بیشتر از 90٪ دستگاه‌های الکترونیکی برای عملکرد درست به رگولاتور ولتاژ نیاز دارند. همین موضوع باعث شده که رگولاتورها به یکی از پرکاربردترین قطعات در دنیای الکترونیک تبدیل شوند. در برخی مدارها حتی ممکن است چندین رگولاتور همزمان مورد استفاده قرار بگیرد. در ادامه به نکات کلیدی برای انتخاب بهترین آی‌سی رگولاتور می‌پردازیم تا مطمئن شوید بهترین انتخاب را برای پروژه خود دارید.
نکات مهم در انتخاب آی سی رگولاتور مناسب
برای خرید رگولاتور و انتخاب آی سی رگولاتور مناسب ، ابتدا باید ولتاژ ورودی، ولتاژ خروجی و حداکثر جریان مورد نیاز دستگاه خود را مشخص کنید. این سه فاکتور اساسی به شما کمک می‌کنند تا نوع مناسب رگولاتور را پیدا کنید. رگولاتورها به دو دسته اصلی تقسیم می‌شوند:
- رگولاتورهای کاهنده (Step-down): این رگولاتورها ولتاژ خروجی کمتری نسبت به ولتاژ ورودی تولید می‌کنند.
- رگولاتورهای افزاینده (Step-up): این نوع رگولاتورها ولتاژی بالاتر از ولتاژ ورودی ارائه می‌دهند.
انتخاب بین این دو نوع به ولتاژهای ورودی و خروجی بستگی دارد. به عنوان مثال، اگر نیاز دارید ولتاژ ورودی 5 ولت را به 3.3 ولت کاهش دهید، باید از یک رگولاتور کاهنده استفاده کنید.
در انتخاب رگولاتور ولتاژ مناسب، باید با دو نوع اصلی آن آشنا باشید که هر کدام ویژگی‌های خاص خود را دارند:
- رگولاتورهای خطی: این رگولاتورها ساده، ارزان و بدون نویز هستند اما بهره‌وری پایینی دارند و فقط می‌توانند ولتاژ را کاهش دهند.
- رگولاتورهای سوئیچینگ: این رگولاتورها پرتوان‌تر و کارآمدتر از خطی‌ها هستند اما پیچیدگی و هزینه بالاتری دارند. آن‌ها می‌توانند ولتاژ را افزایش یا کاهش دهند، اما به دلیل نویز بیشتر، در برخی کاربردها باید دقت بیشتری به کار رود.
اگر ولتاژ خروجی کمتر از ولتاژ ورودی نیاز دارید، بهتر است از رگولاتورهای خطی شروع کنید، چون هم ساده‌تر و هم مقرون‌به‌صرفه‌تر هستند. تنها زمانی باید به رگولاتورهای سوئیچینگ فکر کنید که نیاز به افزایش ولتاژ دارید یا اتلاف توان در مدار برایتان مهم است.
محاسبه توان هدر رفته در رگولاتورهای خطی
رگولاتورهای خطی یکی از نقاط ضعف بزرگشان این است که می‌توانند انرژی زیادی را هدر دهند. این موضوع می‌تواند باعث خالی شدن سریع باتری، داغ شدن بیش از حد و حتی آسیب به دستگاه شود. اگر دستگاه شما با باتری کار می‌کند، استفاده از یک رگولاتور خطی ممکن است منجر به هدر رفتن انرژی به صورت گرما شود و در نتیجه باتری زودتر خالی گردد. همچنین، اگر دستگاه شما به برق وصل باشد ولی گرمای زیادی تولید کند، این موضوع می‌تواند مشکلات دیگری در طراحی آن ایجاد کند.

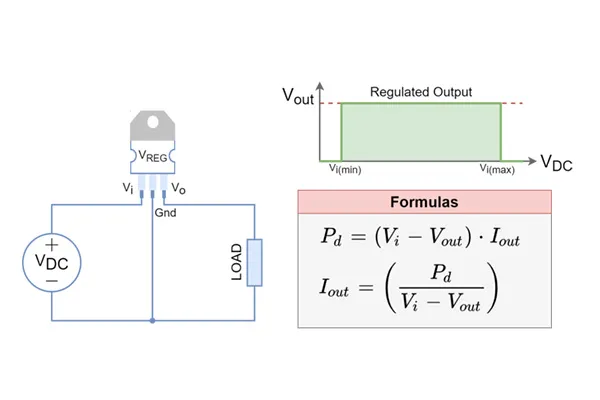

چگونه توان هدر رفته را محاسبه کنیم؟ برای محاسبه توان هدر رفته در رگولاتورهای خطی، می‌توانید از فرمول زیر استفاده کنید:
توان هدر رفته = (ولتاژ ورودی – ولتاژ خروجی) × جریان بار
به طور کلی می‌توان فرض کرد که جریان خروجی (که به آن جریان بار هم می‌گویند) تقریباً با جریان ورودی برای رگولاتورهای خطی برابر است. طبق فرمول بالا، اگر تفاوت ولتاژ بین ورودی و خروجی بزرگ باشد یا جریان بار بالا باشد، رگولاتور شما می‌تواند مقدار قابل توجهی از انرژی را هدر دهد. وقتی یک رگولاتور خطی را انتخاب می‌کنید، تنها اطمینان از مطابقت ولتاژ ورودی و خروجی و جریان بار با مشخصات رگولاتور کافی نیست.
به عنوان مثال، فرض کنید یک رگولاتور خطی وجود دارد که می‌تواند تا ۱۵ ولت و ۱ آمپر را پشتیبانی کند. ممکن است فکر کنید: پس می‌توانم ۱۲ ولت را به ورودی بدهم، ۳.۳ ولت را در خروجی بگیرم و از آن ۱ آمپر جریان بگیرم، درست است؟
متاسفانه درست نیست! شما باید اطمینان حاصل کنید که رگولاتور می‌تواند توان هدر رفته ناشی از این شرایط را تحمل کند. برای این کار، ابتدا باید مقدار توان هدر رفته توسط رگولاتور خطی را با استفاده از فرمول بالا محاسبه کنید.
دوم، یکی از پارامترهای مهم در برگه داده رگولاتورها، مقدار Theta-JA است که به واحد درجه سانتی‌گراد بر وات بیان می‌شود. این مقدار نشان‌دهنده افزایش دما به ازای هر وات انرژی هدر رفته است. برای محاسبه دما، کافی است توان هدر رفته را در این مقدار ضرب کنید:
توان هدر رفته×Θ−JA=افزایش دما نسبت به دمای محیط
به عنوان مثال، اگر Theta-JA رگولاتور شما 50 درجه سانتی‌گراد بر وات باشد، به این معناست که:
- با 1 وات تلفات، دما 50 درجه سانتی‌گراد افزایش می‌یابد.
- با 2 وات تلفات، دما 100 درجه سانتی‌گراد افزایش می‌یابد.
فرض کنید که محاسبه کرده‌اید که رگولاتور شما در شرایط خاص 2 وات توان هدر می‌دهد. با ضرب کردن 2 وات در 50 درجه، دما به 100 درجه سانتی‌گراد می‌رسد. در اینجا مهم است که دمای محیط را هم به این مقدار اضافه کنید. دمای اتاق معمولاً 25 درجه سانتی‌گراد است، بنابراین:
100+25=125 درجه سانتی‌گراد
125 درجه سانتی‌گراد، حداکثر دمایی است که اکثر قطعات الکترونیکی می‌توانند تحمل کنند؛ بنابراین نباید از این مقدار فراتر بروید. معمولاً دما تا 170 یا 200 درجه سانتی‌گراد ممکن است بدون آسیب دیدن دستگاه به کار خود ادامه دهد. خوشبختانه، بیشتر رگولاتورهای مدرن دارای سیستم حفاظت حرارتی هستند که در حدود 150 درجه سانتی‌گراد فعال می‌شود و رگولاتور را خاموش می‌کند.
نکته مهم دیگر این است که دما ممکن است همیشه 25 درجه سانتی‌گراد نباشد. به عنوان مثال، اگر دما در یک روز گرم تابستان به 50 درجه سانتی‌گراد برسد و رگولاتور شما در این شرایط 100 درجه گرم شود، دما به 150 درجه می‌رسد و شما در آستانه دماهایی هستید که ممکن است به رگولاتور آسیب بزند. کار کردن رگولاتور در دماهای بالای 125 درجه ممکن است در کوتاه‌مدت مشکل‌ساز نشود، اما می‌تواند عمر مفید دستگاه را به شدت کاهش دهد.

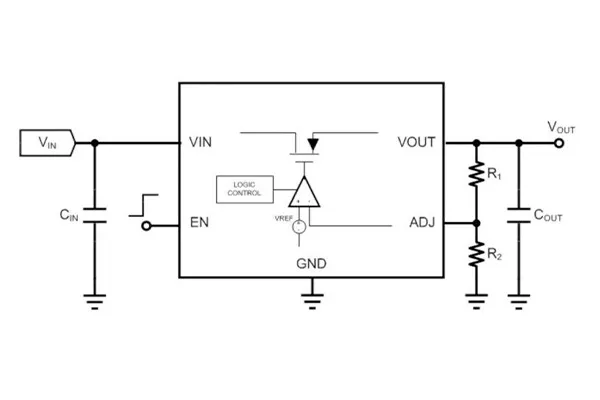

رگولاتورهای لو دراپ (LDO)
رگولاتورهای خطی (LDO) می‌توانند در برخی شرایط بسیار کارآمد باشند و تنها مقدار کمی انرژی تلف کنند. این کارایی زمانی به حداکثر می‌رسد که اختلاف ولتاژ بین ورودی و خروجی بسیار کم باشد. به عنوان مثال اگر ولتاژ ورودی (Vin) و خروجی (Vout) تنها 300 میلی‌ولت با هم تفاوت داشته باشند، حتی اگر جریان بار 3 آمپر باشد، میزان انرژی هدر رفته تنها 0.9 وات خواهد بود که برای اکثر رگولاتورها قابل مدیریت است.
ولتاژ دراپ حداقل اختلاف ولتاژ مورد نیاز بین ورودی و خروجی است که یک رگولاتور می‌تواند به درستی کار کند. اگر این اختلاف کمتر از ولتاژ دراپ باشد، رگولاتور نمی‌تواند به حالت تثبیت برسد. در این حالت، رگولاتور به سادگی مانند یک مقاومت عمل می‌کند و خروجی مستقیماً با ورودی هم‌راستا می‌شود و در واقع هیچ تثبیتی انجام نمی‌دهد.
به عنوان مثال، اگر نویز در منبع ورودی وجود داشته باشد، معمولاً رگولاتور خطی می‌تواند آن را فیلتر کند؛ اما در حالتی که ولتاژ دراپ رعایت نشود، این فیلتر کردن انجام نخواهد شد و تمام نویزها به خروجی منتقل می‌شوند.
یکی از مزایای رگولاتورهای لو دراپ این است که شما می‌توانید آن‌ها را با اتلاف انرژی بسیار کمی راه‌اندازی کنید. در مقابل، بسیاری از رگولاتورهای خطی قدیمی ولتاژ دراپ بالایی دارند. به عنوان نمونه، رگولاتورهای سری 7800 نیاز به حداقل 2 ولت اختلاف بین ورودی و خروجی دارند. به این معنا که اگر 1 آمپر جریان از این رگولاتور عبور کند، 2 وات انرژی هدر خواهد رفت.
اما یک LDO که با ولتاژ دراپ فقط 200 میلی‌ولت کار می‌کند، می‌تواند 10 برابر جریان را با همان میزان اتلاف توان مانند یک رگولاتور خطی که با 2 ولت کار می‌کند، اداره کند. این ویژگی LDO ها را به گزینه‌ای جذاب و کارآمد در بسیاری از کاربردهای الکترونیکی تبدیل کرده است.
نگاهی خلاصه بر رگولاتورهای خطی و انتخاب آی سی رگولاتور مناسب
رگولاتورهای خطی به عنوان یک راه‌حل ساده و کارآمد در بسیاری از پروژه‌های الکترونیکی شناخته می‌شوند. این قطعات برای تأمین ولتاژ پایدار و بدون نویز در شرایط خاص بسیار مفید هستند. در زیر به برخی از شرایطی که این رگولاتورها عملکرد بهتری دارند اشاره می‌کنیم:
- تفاضل ولتاژ کم: زمانی که اختلاف ولتاژ بین ورودی و خروجی کم باشد، رگولاتورهای خطی به خوبی عمل می‌کنند و اتلاف انرژی کمتری دارند. این ویژگی باعث می‌شود که در کاربردهایی که نیاز به تغییرات کوچک در ولتاژ وجود دارد، گزینه‌ای مناسب باشند.
- جریان بار پایین: این رگولاتورها به ویژه برای کاربردهایی که نیاز به جریان بار کم دارند، بسیار مؤثر هستند. در این حالت، توان هدر رفته نیز به حداقل می‌رسد و عملکرد کلی سیستم بهینه می‌شود.
- ولتاژ خروجی تمیز: در بسیاری از پروژه‌های الکترونیکی، داشتن ولتاژ خروجی بدون نویز و پایدار اهمیت بالایی دارد. رگولاتورهای خطی معمولاً قادرند نویزهای موجود در منبع ورودی را فیلتر کنند و ولتاژی صاف و بدون نوسان تولید کنند.
- طراحی ساده و مقرون به صرفه: یکی از بزرگ‌ترین مزایای رگولاتورهای خطی این است که طراحی آن‌ها ساده است و به تجهیزات اضافی کمتری نیاز دارند. این ویژگی باعث می‌شود که هزینه‌های طراحی و ساخت کاهش یابد.
