| # | Part Number | Order | Polarity | Output Type | Number of Outputs | Output Voltage | Output Current | Input Voltage Min | Input Voltage Max | Load Regulation | Line Regulation | Quiescent Current | Mounting Style | Package/Case | Minimum Operating Temperature | Maximum Operating Temperature | Packaging |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
L78M05CDT STMicroelectronics رگولاتور خطی 5 ولت 500 میلی آمپر با پکیج TO-252-3 Fixed Linear Voltage Regulators 500mA 5V TO-252-3 |
1 : 104,270 Rials10 : 100,674 Rials100 : 97,078 Rials500 : 95,640 Rials2500 : 94,202 Rials |
Positive | Fixed | 1 | 5V | 500mA | 7V | 35V | 100mV | 100mV | 6mA | SMD/SMT | DPAK | 0C | +150C | Reel |
 |
L7805CD2T STMicroelectronics رگولاتور خطی 5 ولت 1.5 آمپر با پکیج D2PAK Fixed Linear Voltage Regulators 1.5A 5V D2PAK |
1 : 230,157 Rials10 : 219,198 Rials100 : 212,935 Rials1000 : 205,106 Rials |
Positive | Fixed | 1 | 5V | 1.5A | 35V | 35V | 100mV | 100mV | 8mA | SMD/SMT | D2PAK | 0C | +125C | Reel |
 |
L7805CDT-TR STMicroelectronics رگولاتور خطی 5 ولت 1.5 آمپر با پکیج TO-252-3 Fixed Linear Voltage Regulators 1.5A 5V TO-252-3 |
1 : 219,674 Rials10 : 210,392 Rials100 : 205,751 Rials500 : 202,657 Rials |
Positive | Fixed | 1 | 5V | 1.5A | 7V | 35V | 100mV | 100mV | 4.3mA | SMD/SMT | DPAK | 0C | +125C | Reel |
 |
L78L05ACUTR STMicroelectronics رگولاتور خطی 5 ولت 100 میلی آمپر با پکیج SOT-89 Fixed Linear Voltage Regulators 100mA 5V SOT-89 |
1 : 53,984 Rials10 : 52,122 Rials100 : 49,888 Rials1000 : 48,771 Rials |
Positive | Fixed | 1 | 5V | 100mA | 7V | 30V | 60mV | 150mV | 6mA | SMD/SMT | SOT-89 | 0C | +125C | Reel |
 |
L78M15CDT STMicroelectronics رگولاتور خطی 15 ولت 500 میلی آمپر با پکیج TO-252-3 Fixed Linear Voltage Regulators 500mA 15V TO-252-3 |
2 : 99,960 Rials20 : 97,818 Rials200 : 95,676 Rials1000 : 93,534 Rials |
Positive | Fixed | 1 | 15V | 500mA | 35V | 35V | 300mV | 100mV | 6mA | SMD/SMT | DPAK | 0C | +150C | Reel |
 |
LM317MDT-TR STMicroelectronics رگولاتور خطی با خروجی قابل تنظیم 500 میلی آمپر با پکیج TO-252-3 Linear Voltage Regulators Adjustable 500mA TO-252-3 |
1 : 109,690 Rials50 : 108,485 Rials250 : 106,877 Rials1000 : 105,270 Rials |
Positive | Adjustable | 1 | 1.2 - 37V | 500mA | 4.2V | 40V | 0.5% | 0.04% | 10mA | SMD/SMT | DPAK | 0C | +125C | Reel |
 |
L7805CV STMicroelectronics رگولاتور خطی 5 ولت 1 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1A 5V TO-220-3 |
1 : 168,623 Rials10 : 162,601 Rials100 : 160,794 Rials500 : 157,783 Rials |
Positive | Fixed | 1 | 5V | 1A | 7V | 35V | 100mV | 100mV | 4.3mA | Through Hole | TO-220-3 | 0C | +125C | Tube |
 |
L78M12CDT STMicroelectronics رگولاتور خطی 12 ولت 500 میلی آمپر با پکیج TO-252-3 Fixed Linear Voltage Regulators 500mA 12V TO-252-3 |
1 : 109,644 Rials10 : 105,783 Rials100 : 102,695 Rials500 : 101,150 Rials |
Positive | Fixed | 1 | 12V | 500mA | 35V | 35V | 240mV | 100mV | 6mA | SMD/SMT | DPAK | 0C | +150C | Reel |
 |
L78L09ACUTR STMicroelectronics رگولاتور خطی 9 ولت 100 میلی آمپر با پکیج SOT-89 Fixed Linear Voltage Regulators 100mA 9V SOT-89 |
1 : 95,387 Rials10 : 89,233 Rials100 : 86,156 Rials |
Positive | Fixed | 1 | 9V | 100mA | 11V | 30V | 80mV | 225mV | 6mA | SMD/SMT | SOT-89 | 0C | +125C | Reel |
 |
L7806CV STMicroelectronics رگولاتور خطی 6 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A 6V TO-220-3 |
1 : 276,828 Rials10 : 268,804 Rials100 : 264,792 Rials500 : 262,786 Rials |
Positive | Fixed | 1 | 6V | 1.5A | 8V | 35V | 120mV | 120mV | 4.3mA | Through Hole | TO-220-3 | 0C | +125C | Tube |
 |
L7824CV STMicroelectronics رگولاتور خطی 24 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A 24V TO-220-3 |
1 : 278,229 Rials10 : 273,904 Rials100 : 269,579 Rials500 : 266,696 Rials |
Positive | Fixed | 1 | 24V | 1.5A | 26V | 35V | 480mV | 480mV | 4.6mA | Through Hole | TO-220-3 | 0C | +125C | Tube |
 |
L7915CV STMicroelectronics رگولاتور خطی منفی 15 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A -15V TO-220-3 |
1 : 275,046 Rials10 : 269,824 Rials100 : 265,472 Rials500 : 261,120 Rials |
Negative | Fixed | 1 | -15V | 1.5A | -17.5V | - 35V | 300mV | 300mV | 3mA | Through Hole | TO-220-3 | 0C | +150C | Tube |
 |
L7908CV STMicroelectronics رگولاتور خطی منفی 8 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A -8V TO-220-3 |
1 : 361,616 Rials10 : 354,960 Rials100 : 349,414 Rials500 : 343,868 Rials |
Negative | Fixed | 1 | -8V | 1.5A | -10.5V | - 35V | 160mV | 160mV | 3mA | Through Hole | TO-220-3 | 0C | +150C | Tube |
 |
L7912CV STMicroelectronics رگولاتور خطی منفی 12 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A -12V TO-220-3 |
1 : 261,932 Rials10 : 259,116 Rials100 : 256,299 Rials500 : 253,483 Rials |
Negative | Fixed | 1 | -12V | 1.5A | -14.5V | - 35V | 240mV | 240mV | 3mA | Through Hole | TO-220-3 | 0C | +150C | Tube |
 |
L7815CV UMW رگولاتور خطی 15 ولت 1.2 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.2A 15V TO-220-3 |
1 : 161,721 Rials10 : 155,945 Rials100 : 151,325 Rials |
Positive | Fixed | 1 | 15V | 1.2A | 17V | 35V | 100mV | 300mV | 6mA | Through Hole | TO-220-3 | 0C | +125C | Tube |
 |
L78M09CDT STMicroelectronics رگولاتور خطی 9 ولت 500 میلی آمپر با پکیج TO-252-3 Fixed Linear Voltage Regulators 500mA 9V TO-252-3 |
1 : 171,810 Rials10 : 165,886 Rials100 : 159,962 Rials500 : 155,222 Rials |
Positive | Fixed | 1 | 9V | 500mA | 35V | 35V | 180mV | 100mV | 6mA | SMD/SMT | DPAK | 0C | +150C | Tube |
 |
LM78L05ACMX National Semiconductor رگولاتور خطی 5 ولت 100 میلی آمپر با پکیج SOIC-8 Fixed Linear Voltage Regulators 100mA 5V SOIC-8 |
1 : 192,970 Rials10 : 186,078 Rials100 : 180,565 Rials |
Positive | Fixed | 1 | 5V | 100mA | 6.7V | 35V | 60mV | 75mV | 5mA | SMD/SMT | SOIC-8 | -40C | +125C | Reel |
 |
L7818CV STMicroelectronics رگولاتور خطی 18 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A 18V TO-220-3 |
1 : 283,012 Rials10 : 278,520 Rials100 : 274,027 Rials500 : 269,535 Rials |
Positive | Fixed | 1 | 18V | 1.5A | 20V | 35V | 360mV | 360mV | 4.4mA | Through Hole | TO-220-3 | 0C | +125C | Tube |
 |
L7808CV STMicroelectronics رگولاتور خطی 8 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A 8V TO-220-3 |
1 : 259,403 Rials10 : 256,489 Rials100 : 254,546 Rials500 : 252,603 Rials |
Positive | Fixed | 1 | 8V | 1.5A | 10V | 35V | 160mV | 160mV | 4.3mA | Through Hole | TO-220-3 | 0C | +125C | Tube |
 |
L7812CV STMicroelectronics رگولاتور خطی 12 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A 12V TO-220-3 |
1 : 158,814 Rials10 : 156,461 Rials100 : 155,285 Rials1000 : 154,108 Rials |
Positive | Fixed | 1 | 12V | 1.5A | 14V | 35V | 240mV | 240mV | 4.4mA | Through Hole | TO-220-3 | 0C | +125C | Tube |
 |
L7905CV STMicroelectronics رگولاتور خطی منفی 5 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A -5V TO-220-3 |
1 : 205,703 Rials10 : 202,633 Rials100 : 201,098 Rials300 : 199,563 Rials |
Negative | Fixed | 1 | -5V | 1.5A | -7V | - 35V | 100mV | 100mV | 3mA | Through Hole | TO-220-3 | 0C | +150C | Tube |
 |
L7815CV STMicroelectronics رگولاتور خطی 15 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A 15V TO-220-3 |
1 : 189,805 Rials10 : 183,026 Rials100 : 177,603 Rials |
Positive | Fixed | 1 | 15V | 1.5A | 17V | 35V | 300mV | 300mV | 4.4mA | Through Hole | TO-220-3 | 0C | +125C | Tube |
 |
L7812CD2T STMicroelectronics رگولاتور خطی 12 ولت 1.5 آمپر با پکیج D2PAK Fixed Linear Voltage Regulators 1.5A 12V D2PAK |
1 : 259,179 Rials10 : 242,457 Rials100 : 234,097 Rials500 : 225,736 Rials |
Positive | Fixed | 1 | 12V | 1.5A | 35V | 35V | 240mV | 240mV | 4.4mA | SMD/SMT | D2PAK | 0C | +125C | Reel |
 |
LM337KVURG3 Texas Instruments رگولاتور خطی منفی 1.2- ولت الی 37- ولت 1.5 آمپر با پکیج TO-252-3 Negative Linear Voltage Regulators 1.5A -1.2V to -37V TO-252-3 |
1 : 675,410 Rials10 : 652,120 Rials100 : 628,830 Rials |
Negative | Adjustable | 1 | - 37V ~ 1.2V | 1.5A | -3V | -40V | 1% | 0.01%/V | 1.5mA | SMD/SMT | DPAK | 0C | +125C | Reel |
 |
L7809CV STMicroelectronics رگولاتور خطی 9 ولت 1.5 آمپر با پکیج TO-220-3 Fixed Linear Voltage Regulators 1.5A 9V TO-220-3 |
1 : 236,096 Rials10 : 229,350 Rials100 : 224,291 Rials500 : 220,918 Rials |
Positive | Fixed | 1 | 9V | 1.5A | 11V | 35V | 180mV | 180mV | 4.3mA | Through Hole | TO-220-3 | 0C | +125C | Tube |
 |
SSP7785-3.3V Shanghai Siproin Microelectronics رگولاتور خطی 3.3 ولت 10 میلی آمپر با پکیج ESOP-8 high-performance linear regulator, wide operating input range up to 450VDC, with an output current of up to 10mA 3.3V ESOP-8 |
1 : 248,166 Rials10 : 231,622 Rials100 : 223,349 Rials |
Positive | Fixed | 1 | 3.3V | 10.5mA | 50V | 450V | 0.66% | 0.1%/V | 16uA | SMD/SMT | ESOP8 | -55C | +150C | Reel |
 |
L79L12ACUTR STMicroelectronics رگولاتور خطی -12 ولت 100 میلی آمپر با پکیج SOT-89 Fixed Linear Voltage Regulators 100mA -12V SOT-89 |
1 : 219,810 Rials10 : 205,156 Rials100 : 197,829 Rials |
Negative | Fixed | 1 | -12V | 100mA | -14V | - 35V | 100mV | 250mV | 6.5mA | SMD/SMT | SOT-89 | 0C | +125C | Reel |
 |
SSP7785-5.0V Shanghai Siproin Microelectronics رگولاتور خطی 5 ولت 10 میلی آمپر با پکیج ESOP-8 high-performance linear regulator, wide operating input range up to 450VDC, with an output current of up to 10mA 5V ESOP-8 |
1 : 258,366 Rials10 : 241,142 Rials100 : 232,529 Rials |
Positive | Fixed | 1 | 5V | 10.5mA | 50V | 450V | 0.66% | 0.1%/V | 16uA | SMD/SMT | ESOP8 | -55C | +150C | Reel |
 |
L79L05ACUTR STMicroelectronics رگولاتور خطی منفی 5 ولت 100 میلی آمپر با پکیج SOT-89-3 Fixed Linear Voltage Regulators 100mA -5V SOT-89-3 |
1 : 196,605 Rials10 : 183,498 Rials100 : 176,944 Rials |
Negative | Fixed | 1 | -5V | 100mA | -7V | -30V | 60mV | 150mV | 6mA | SMD/SMT | SOT-89 | 0C | +125C | Reel |
 |
L78L15ACUTR STMicroelectronics رگولاتور خطی 15 ولت 100 میلی آمپر با پکیج SOT-89 Fixed Linear Voltage Regulators 100mA 15V SOT-89 |
1 : 171,360 Rials10 : 159,936 Rials100 : 154,224 Rials |
Positive | Fixed | 1 | 15V | 100mA | 17V | 35V | 150mV | 300mV | 6.5mA | SMD/SMT | SOT-89 | 0C | +125C | Reel |
 |
L7815CD2T STMicroelectronics رگولاتور خطی 15 ولت 1.5 آمپر با پکیج D2PAK Fixed Linear Voltage Regulators 1.5A 15V D2PAK |
1 : 423,640 Rials10 : 411,536 Rials100 : 399,432 Rials |
Positive | Fixed | 1 | 15V | 1.5A | 35V | 35V | 300mV | 300mV | 8mA | SMD/SMT | D2PAK | 0C | +125C | Reel |
 |
L200CV STMicroelectronics رگولاتور خطی با خروجی قابل تنظیم 2 آمپر با پکیج Pentawatt Linear Voltage Regulators Adjustable 2A Pentawatt |
1 : 4,160,240 Rials10 : 4,115,020 Rials100 : 4,069,800 Rials |
Positive | Adjustable | 1 | 2.85 - 36V | 2A | 8V | 40V | 1% | N/A | N/A | Through Hole | Pentawatt | -25C | +150C | Tube |
 |
L78L12ACUTR STMicroelectronics رگولاتور خطی 12 ولت 100 میلی آمپر با پکیج SOT-89 Fixed Linear Voltage Regulators 100mA 12V SOT-89 |
1 : 143,310 Rials10 : 133,756 Rials100 : 128,979 Rials |
Positive | Fixed | 1 | 12V | 100mA | 14V | 35V | 100mV | 250mV | 6.5mA | SMD/SMT | SOT-89 | 0C | +125C | Reel |
L7805CDT-TRرگولاتور خطی 5 ولت 1.5 آمپر با پکیج TO-252-3
Fixed Linear Voltage Regulators 1.5A 5V TO-252-3
More info
L78L05ACUTRرگولاتور خطی 5 ولت 100 میلی آمپر با پکیج SOT-89
Fixed Linear Voltage Regulators 100mA 5V SOT-89
More info
LM317MDT-TRرگولاتور خطی با خروجی قابل تنظیم 500 میلی آمپر با پکیج TO-252-3
Linear Voltage Regulators Adjustable 500mA TO-252-3
More info
L78L09ACUTRرگولاتور خطی 9 ولت 100 میلی آمپر با پکیج SOT-89
Fixed Linear Voltage Regulators 100mA 9V SOT-89
More info
LM78L05ACMXرگولاتور خطی 5 ولت 100 میلی آمپر با پکیج SOIC-8
Fixed Linear Voltage Regulators 100mA 5V SOIC-8
More infoدر این دسته‌بندی از وبسایت لیون الکترونیک، شما می‌توانید به راحتی رگولاتورهای موجود در سایت را مشاهده و مشخصات آن را مشاهده کنید و پس از انتخاب رگولاتور مورد نظر خود اقدام به خرید آن نمایید.
به طور معمول مدارهای الکترونیکی تغذیه خود را از منابعی دریافت می‌کنند که ولتاژ آنها بالاتر از ولتاژ مورد نیاز سیستم است. به عنوان مثال، ممکن است از یک باتری 9 ولتی برای تغذیه تقویت کننده‌ای استفاده شود که به محدوده ورودی 0 تا 5 ولت نیاز دارد، یا دو باتری 1.5 ولتی به صورت سری ممکن است برق مداری را که شامل منطق دیجیتال 1.8 ولتی است، تأمین کند.
در چنین مواقعی باید با استفاده از قطعه‌ای که ولتاژ بالاتری را می‌پذیرد و ولتاژ کمتری تولید می‌کند، توان ورودی را تنظیم کنیم. این قطعه رگولاتور ولتاژ نام دارد.
رگولاتور جزو جدایی ناپذیر مدارات الکترونیک است. امروزه آی سی های رگولاتور در پکیج‌ها و انواع مختلف وجود دارد. به طور مثال شما در هنگام خرید رگولاتور اس ام دی جنرال با چند ده انتخاب رو‌به‌رو هستید از این رو باید در هنگام انتخاب و خرید آی سی رگولاتور برای مدار خود، قیمت و مشخصات انواع رگولاتورها را بررسی و مقایسه کنید سپس با توجه با نیاز خود دست به انتخاب بزنید.
به طور کلی سه نوع آی سی تنظیم کننده ولتاژ یا آی سی رگولاتور ولتاژ وجود دارد:
- آی سی رگولاتورهای خطی (linear voltage regulators)
- آی سی رگولاتورهای سوئیچینگ (switching voltage regulators)
- تراشه های مبدل DC/DC

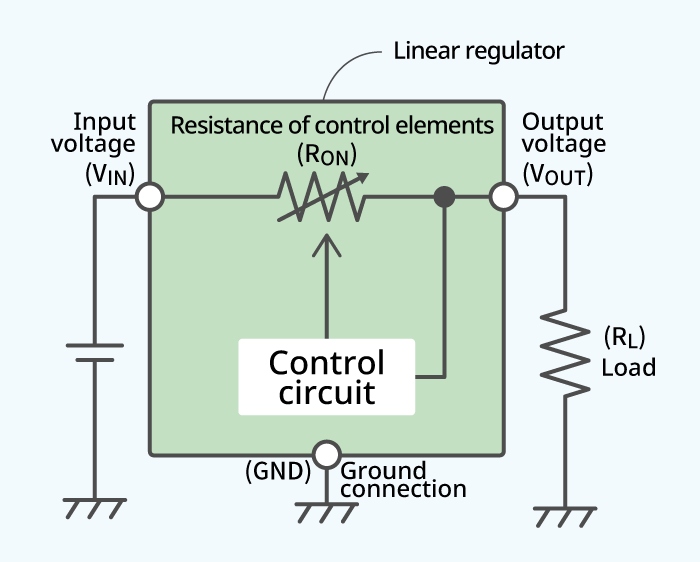

در این متن تمرکز ما بر روی آی سی های رگولاتور خطی است. رگولاتور خطی از یک ترانزیستور قدرت و یک سیستم کنترلی دارای فیدبک برای تنظیم ولتاژ خروجی استفاده می‌کنند. این رگولاتورها به واسطه داشتن سیستم فیدبک همیشه ولتاژ خروجی را ثابت نگه می‌دارد و با تغییرات در جریان بار و ولتاژ ورودی، مقدار ولتاژ خروجی تغییر نمی‌کند.
رگولاتورهای خطی در دو نوع با خرجی ثابت و خروجی متغییر تولید می‌گردند، در نوع متغیر شما با استفاده از یک مدار تقسیم ولتاژ و یک پتانسیومتر قادر به تغییر میزان ولتاژ خروجی رگولاتور هستید.
یک نقطه ضعف جدی رگولاتورهای خطی، راندمان پایین آنها برای بسیاری از کاربردها است. ترانزیستور داخل رگولاتور، که بین پایه های ورودی و خروجی متصل است، مانند یک مقاومت سری متغیر عمل می‌کند. بنابراین، تفاضل مقدار ولتاژ ورودی به خروجی بالا همراه با جریان بار بالا منجر به اتلاف توان زیادی می شود و این اتلاف توان به صورت ایجاد حرارت صورت می‌گیرد.
توان تلف شده توسط رگولاتور منجر به افزایش دمای قطعه می شود و بدون وجود مسیرهای کافی که اجازه می‌دهد گرما از رگولاتور دفع شود، دما به اندازه ای زیاد می‌شود که موجب اختلال جدی در کار رگولاتور خاموش شدن حرارتی شود.
اگرچه رگولاتورهای خطی معمولاً از نظر کارایی پایین‌تر از رگولاتور سوئیچینگ هستند، ولی به دلایل متعدد هنوز به طور گسترده مورد استفاده قرار می‌گیرند.
از مزیت های اصلی آن می‌توان سهولت استفاده، عدم تولید نویز صوتی است. تنها اجزای خارجی مورد نیاز برای اکثر رگولاتورهای خطی خازن‌های ورودی و خروجی هستند و ظرفیت خازنی به اندازه کافی انعطاف‌پذیر است تا کار طراحی را بسیار ساده کند.
قیمت آی سی رگولاتور بسیار متنوع است و بسته به مشخصات آن از چند صد تومان تا چند ده هزار تومان متغیر است. قیمت آی سی رگولاتور به ویژگی ها و مشخصات آنها بستگی دارد که این ویژگی ها عبارتند از:
1) ولتاژ ورودی
2) ولتاژ خروجی
3) جریان خروجی
4) قابلیت تنظیم ولتاژ خروجی
5) دمای کاری
6) میزان راندمان
7) پکیج
در خرید آی سی رگولاتور همچون دیگر قطعات الکترونیکی باید دقت شود تا محصول فیک با قیمت بالا بجای محصول اورجینال تهیه نکنید. همچنین شما در بازار برای یک پارت نامبر مشخص چند قیمت مختلف را مشاهده کنید و این پدیده به دلیل وجود اجناس تقلبی و کپی در کنار جنس اورجینال در بازار است.
در اینجا لازم است که به یک فروشگاه معتبر اعتماد کنید. به این نکته مهم دقت کنید که خرید آی سی رگولاتور غیر اورجینال ممکن است باعث خسارت زیادی به مدارهای الکترونیک شود. فروشگاه خرید قطعات الکترونیکی لیون الکترونیک محصولات اورجینال و با کیفیت ارائه می کند، در نتیجه با خیال راحت می‌توانید خرید آیسی رگولاتور را از این فروشگاه انجام دهید
