در دنیای طراحی مدار و الکترونیک، برای انتخاب، استفاده و پیاده‌سازی درست قطعات، باید بتوانیم مشخصات آن‌ها را دقیق بررسی کنیم. این کار فقط از طریق منبعی به‌نام دیتاشیت (Data Sheet) امکان‌پذیر است.
ممکن است شما یک آی‌سی یا ترانزیستور را در اختیار داشته باشید، اما اگر نحوه استفاده درست از آن را ندانید، ممکن است عملکرد مدار شما ناقص یا حتی خطرناک باشد. دیتا شیت دقیقاً راهنمای کامل استفاده از قطعه است.
در این مقاله، به‌صورت گام‌به‌گام با مفاهیم پایه، ساختار دیتا شیت و نحوه خواندن آن آشنا می‌شوید. همچنین با ذکر چند مثال واقعی مثل رگولاتور 7805 موضوع برای شما ملموس‌تر خواهد شد.
دیتا شیت چیست؟
دیتا شیت یک سند فنی رسمی است که توسط سازنده قطعه منتشر می‌شود و شامل تمام اطلاعات لازم برای استفاده، تست، طراحی و ایمن‌سازی یک قطعه الکترونیکی است.
اطلاعاتی که معمولاً در دیتا شیت وجود دارد:
- مشخصات الکتریکی قطعه (ولتاژ، جریان، توان، و...)
- نوع عملکرد داخلی
- توضیح پایه‌ها (پین‌آوت)
- ابعاد فیزیکی
- مدارهای نمونه برای استفاده درست از قطعه
چرا یادگیری خواندن دیتا شیت ضروری است؟
فرض کنید یک آی‌سی بدون دیتاشیت دارید، فقط یک تکه پلاستیک مشکی با چند پایه است! اما اگر دیتا شیت آن را بخوانید، می‌فهمید:
- هر پایه چه کاری انجام می‌دهد
- در چه ولتاژ و جریانی کار می‌کند
- چه محدودیت‌هایی دارد
- چگونه می‌توانید آن را در مدار استفاده کنید
بخش‌های مختلف دیتا شیت (با مثال)
بیایید دیتا شیت آی‌سی رگولاتور معروف 7805 را بررسی کنیم. این آی‌سی ولتاژ ورودی را به‌صورت 5 ولت ثابت در خروجی تحویل می‌دهد.
عنوان و توضیحات کلی
در ابتدای دیتا شیت معمولاً نام قطعه، کاربرد عمومی و توضیح مختصری درباره عملکرد آن نوشته شده است.
مثال از دیتا شیت 7805:
LM7805 – 5V Positive Voltage Regulator
توضیح: این قطعه ولتاژهای بالاتر (مثل 9 یا 12 ولت) را به 5 ولت ثابت تبدیل می‌کند.
ویژگی‌های کلیدی (Key Features)
این بخش خلاصه‌ای از توانمندی‌های قطعه است.
مثال برای 7805:
- ولتاژ خروجی: 5 ولت
- جریان خروجی تا 1 آمپر
- محافظت در برابر اتصال کوتاه (Short Circuit Protection)
- پایدار در برابر دمای بالا
کاربردها (Applications)
این بخش نشان می‌دهد کجا می‌توان از این قطعه استفاده کرد.
مثال:
- تغذیه مدارهای میکروکنترلری
- منابع تغذیه ثابت 5 ولت برای سنسورها و ماژول‌ها
- شارژرهای ساده
پین‌آوت و توضیح پایه‌ها (Pinout)
یکی از مهم‌ترین بخش‌هاست. اگر پایه‌ها را اشتباه متصل کنید، قطعه ممکن است بسوزد.
مثال پین‌آوت 7805 (سه پایه دارد):
پایه 1: Input ولتاژ ورودی
پایه 2: GND زمین
پایه 3: Output ولتاژ خروجی 5 ولت
معمولاً دیتا شیت شکل قطعه را هم از بالا یا از بغل نمایش می‌دهد تا راحت‌تر پین‌ها را تشخیص دهید.
مشخصات الکتریکی (Electrical Characteristics)
در این جدول، پارامترهایی مانند ولتاژ کاری، جریان، دمای کاری و غیره ذکر شده‌اند.
مثال از جدول 7805:
- Input Voltage: حداکثر 35 ولت
- Output Voltage: 5V ± 0.2V
- Max Output Current: 1A
- Operating Temperature: 0°C to 125°C
توجه: اگر ولتاژ ورودی شما 5.1 ولت باشد، خروجی 7805 نمی‌تواند دقیق 5 ولت بدهد. معمولاً باید 2 ولت بیشتر از خروجی ورودی بدهید (dropout voltage).
نمودارهای عملکردی
در این بخش نمودارهایی نمایش داده می‌شوند مثل:
- تغییر ولتاژ خروجی بر حسب دما
- راندمان در برابر جریان بار
مثلاً برای 7805، نمودار نشان می‌دهد اگر جریان خروجی بیشتر شود، دمای بدنه افزایش می‌یابد.
مدارهای نمونه (Typical Application Circuit)
دیتا شیت معمولاً یک مدار ساده و مطمئن برای استفاده از قطعه نشان می‌دهد.

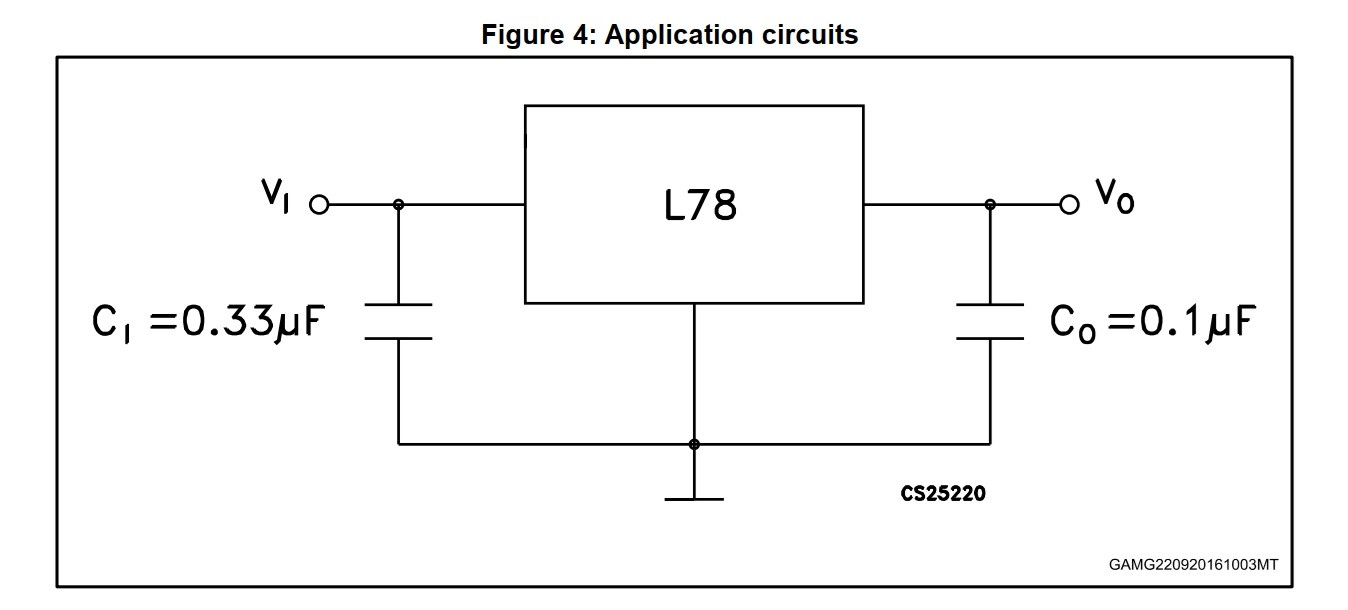

مثال از مدار پیشنهادی 7805:
در این مدار، خازن‌های C1 و C2 برای تثبیت ولتاژ ورودی و خروجی هستند مثلاً 0.33 میکروفاراد و 0.1 میکرئ فاراد
ابعاد مکانیکی (Package Information)
برای طراحی برد PCB، به این بخش نیاز دارید. تمام اندازه‌ها با دقت میلی‌متری ذکر شده‌اند.
چگونه دیتا شیت بخوانیم؟ (راهنمای گام‌به‌گام)
- شناخت قطعه و شماره مدل
مثلاً LM317 یا IRF540N - بررسی خلاصه دیتا شیت برای فهم عملکرد کلی
- مشاهده پین‌آوت و شناسایی پایه‌ها
- خواندن جدول مشخصات الکتریکی و بررسی تطابق با نیاز شما
- دیدن مدارهای نمونه برای تست اولیه
- استفاده از نمودارها برای تحلیل عمیق‌تر عملکرد قطعه در شرایط خاص
- بررسی ابعاد و پکیج برای طراحی PCB
نکات تکمیلی
- اگر دیتا شیت یک قطعه را ندارید، سایت‌هایی مثل datasheetcatalog.com یا digikey.com یا سرچ در گوگل به شما کمک می‌کنند.
- همیشه به آخرین نسخه رسمی و معتبر دیتا شیت منتشرشده توسط سازنده اصلی مراجعه کنید.
- گاهی قطعات مشابه، پین‌ها یا مشخصات متفاوتی دارند. فقط به نام قطعه اکتفا نکنید.
کلام آخر
خواندن دیتا شیت یکی از مهارت‌های اساسی در طراحی مدار است. برای هر قطعه‌ای که در پروژه خود استفاده می‌کنید، بهتر است قبل از اتصال به مدار، دیتا شیت آن را به دقت مطالعه کنید. با تمرین روی قطعات ساده مثل 7805، LM358 یا NE555 به‌تدریج مهارت بیشتری پیدا می‌کنید و می‌توانید حتی قطعات پیچیده را نیز به‌راحتی استفاده کنید.
