مهم ترین تفاوت های خازن‌ سرامیکی و پلی استر

در دنیای الکترونیک، خازن‌ها صرفاً ذخیره‌کننده‌های انرژی نیستند؛ آن‌ها فیلترها، کوپل کننده‌ها و تثبیت‌کننده‌هایی هستند که رفتارشان مستقیماً بر کیفیت عملکرد مدار تأثیر می‌گذارد. انتخاب بین خازن سرامیکی (Ceramic) و پلی‌استر (Polyester/Mylar) یکی از چالش‌های همیشگی طراحان است.

با لیون الکترونیک همراه باشید تا دراین مقاله به صورت کامل تفاوت خازن سرامیکی و پلی استر را از نظر ساختاری، الکتریکی و کاربردی بررسی کنیم.

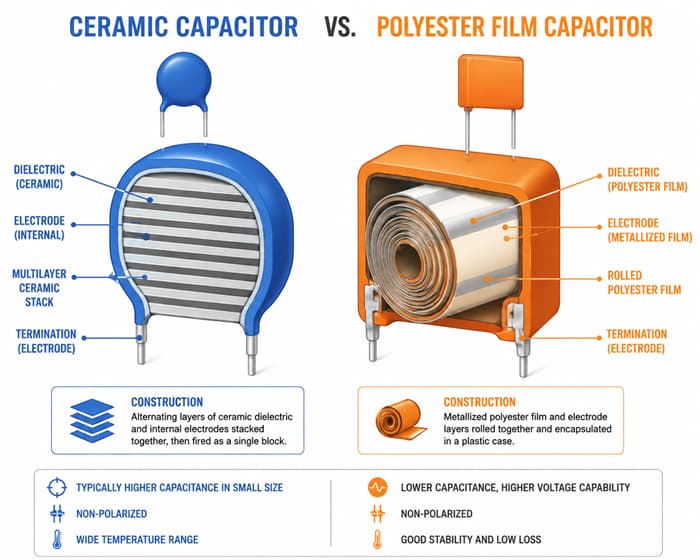

۱. ساختارشناسی و مواد تشکیل‌دهنده

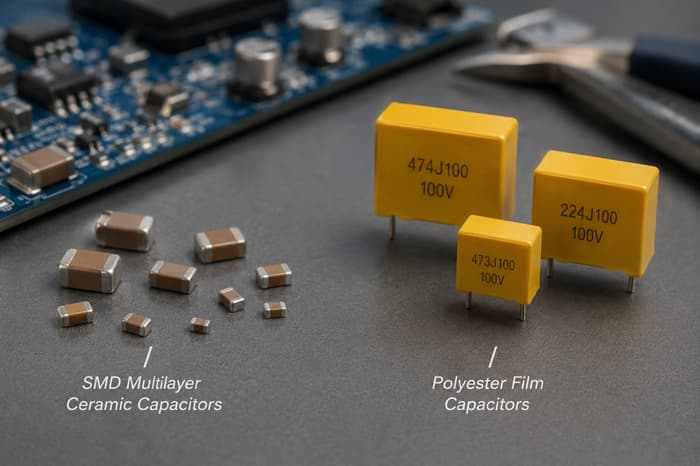

خازن‌های سرامیکی (Ceramic Capacitors)

این خازن‌ها از تیتانات باریم یا سایر ترکیبات سرامیکی به عنوان دی‌الکتریک استفاده می‌کنند. در مدل‌های مدرن (MLCC) ، لایه‌های بسیار نازک سرامیک و فلز به‌صورت متناوب روی هم پرس شده و یک بلوک یکپارچه تشکیل می‌دهند.

•    کلاس ۱ (C0G/NP0): دقت بسیار بالا و پایداری فوق‌العاده.

•    کلاس ۲ (X7R/X5R): ظرفیت بالاتر در حجم کمتر اما با پایداری کمتر.

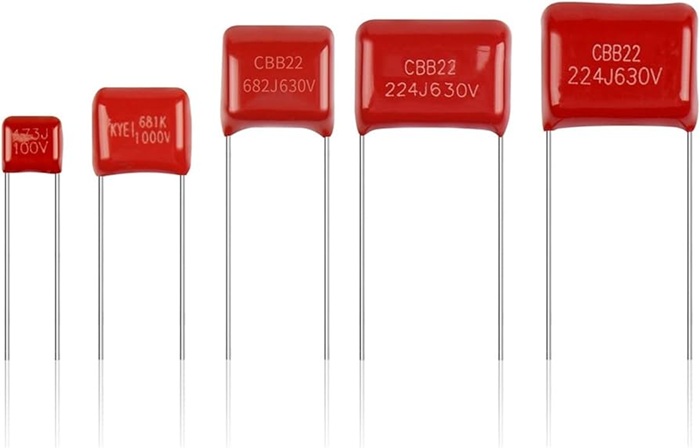

خازن‌های پلی‌استر (Polyester Film Capacitors)

این خازن‌ها از خانواده خازن‌های فیلم هستند. دی‌الکتریک آن‌ها یک لایه نازک از پلی‌اتیلن ترفتالات (PET) است. الکترودها یا به صورت ورقه‌های فلزی (Foil) هستند یا به صورت لایه‌ای بسیار نازک روی فیلم پلاستیکی تبخیر شده‌اند (Metallized).

 لیون الکترونیک، مرجع واردات قطعات الکترونیکی

۲. تحلیل پارامترهای الکتریکی، دومین تفاوت خازن سرامیکی و پلی استر

الف) پاسخ فرکانسی و ESL/ESR

•    سرامیکی: به دلیل ساختار فشرده و بدون پایه در مدل‌های (SMD) ، اندوکتانس سری معادل (ESL) بسیار پایینی دارند. این ویژگی باعث می‌شود فرکانس رزونانس آن‌ها بسیار بالا باشد و برای حذف نویزهای فرکانس بالا MHz و GHz ایده‌آل باشند.

•    پلی‌استر: ساختار فیلم‌های پیچیده‌شده باعث ایجاد اندوکتانس بیشتری می‌شود. بنابراین در فرکانس‌های بالا عملکرد ضعیفی دارند و عمدتاً در کاربردهای صوتی و فرکانس‌های پایین (زیر ۱ مگاهرتز) استفاده می‌شوند.

ب) پایداری ولتاژ (Voltage Coefficient)

•    سرامیکی (کلاس ۲): یک نقطه ضعف بزرگ! ظرفیت خازن‌های X7R یا Y5V با اعمال ولتاژ DC به شدت کاهش می‌یابد (گاهی تا ۸۰٪ ظرفیت نامی).

•    پلی‌استر: ظرفیت آن‌ها نسبت به ولتاژ اعمال شده بسیار پایدار است و به همین دلیل در مدارهای آنالوگ حساس که نیاز به ظرفیت ثابت دارند، ترجیح داده می‌شوند.

ج) پایداری دمایی و پیری (Aging)

•    سرامیکی: خازن‌های سرامیکی کلاس ۲ با گذشت زمان دچار افت ظرفیت می‌شوند. (Aging) همچنین تغییرات دما تأثیر شدیدی بر ظرفیت آن‌ها دارد.

•    پلی‌استر: مقاومت دمایی خوبی دارند و پدیده پیری در آن‌ها تقریباً ناچیز است.

۳. ویژگی‌های فیزیکی و ایمنی

خاصیت میکروفونیک (Microphonics/Piezoelectric Effect)

خازن‌ سرامیکی کلاس ۲ خاصیت پیزوالکتریک دارند. اگر به آن‌ها ضربه وارد شود یا لرزش داشته باشند، ولتاژ کوچکی تولید می‌کنند (نویز). برعکس، اگر سیگنال AC به آن‌ها اعمال شود، ممکن است نویز صوتی (صدای سوت) تولید کنند. خازن‌های پلی‌استر کاملاً از این نقص مبرا هستند.

خودترمیمی (Self-healing)

خازن‌های پلی‌استر متالیزه دارای خاصیت خودترمیمی هستند. اگر بر اثر جرقه یا ولتاژ اضافی، دی‌الکتریک سوراخ شود، لایه نازک فلزی اطراف نقطه آسیب‌دیده تبخیر شده و از اتصال کوتاه شدن خازن جلوگیری می‌کند. خازن‌های سرامیکی در صورت شکست دی‌الکتریک معمولاً اتصال کوتاه شده و ممکن است باعث سوختن مدار شوند.

۴. جدول مقایسه نهایی تفاوت خازن سرامیکی و پلی استر

۵. نتیجه‌گیری و کاربرد پیشنهادی

برای انتخاب هوشمندانه و خرید خازن این قواعد را در ذهن داشته باشید:

1.    خازن سرامیکی انتخاب کنید اگر:

• در حال طراحی مدار دیجیتال هستید (مثلاً برای پایه تغذیه میکروکنترلر).
• محدودیت شدید فضا داری.
• نیاز به فیلتر کردن فرکانس‌های رادیویی (RF) داری.

2.    خازن پلی‌استر انتخاب کنید اگر:

• در حال کار روی سیگنال‌های صوتی (Audio) هستی و کیفیت صدا برایتان مهم است.
• نیاز به ثابت ماندن ظرفیت در ولتاژهای مختلف دارید.
• در مدارات قدرت یا متصل به برق شهر (مانند بالاست‌های الکترونیکی) فعالیت می‌کنید.

امیدواریم با مطالعه مقاله " مهم ترین تفاوت های خازن‌ سرامیکی و پلی‌استر" پاسخ سوالات خود را دریافت کرده باشید. ممنون می‌شویم که اگر نکته‌ای به صورت مبهم مطرح شده یا به پرسشی پاسخ نداده‌ایم، در قسمت نظرات آن‌را با ما در میان بگذارید.
