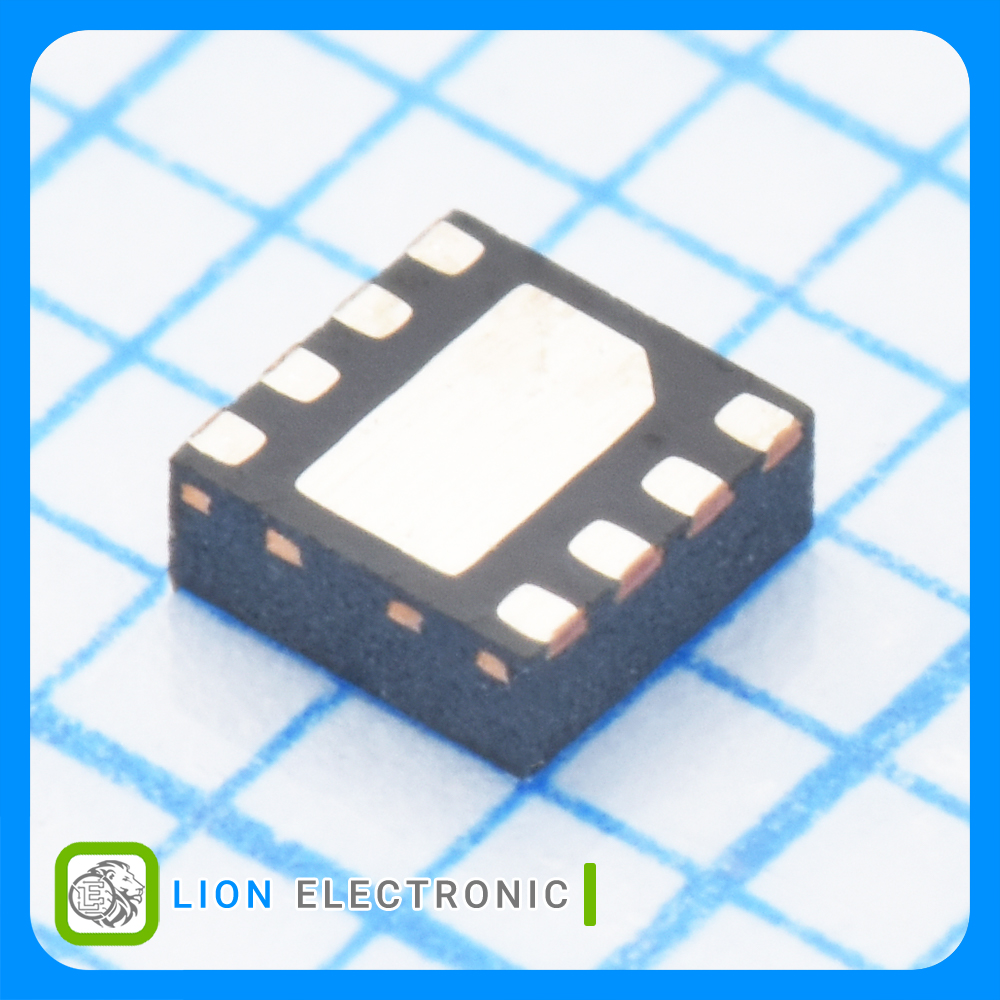

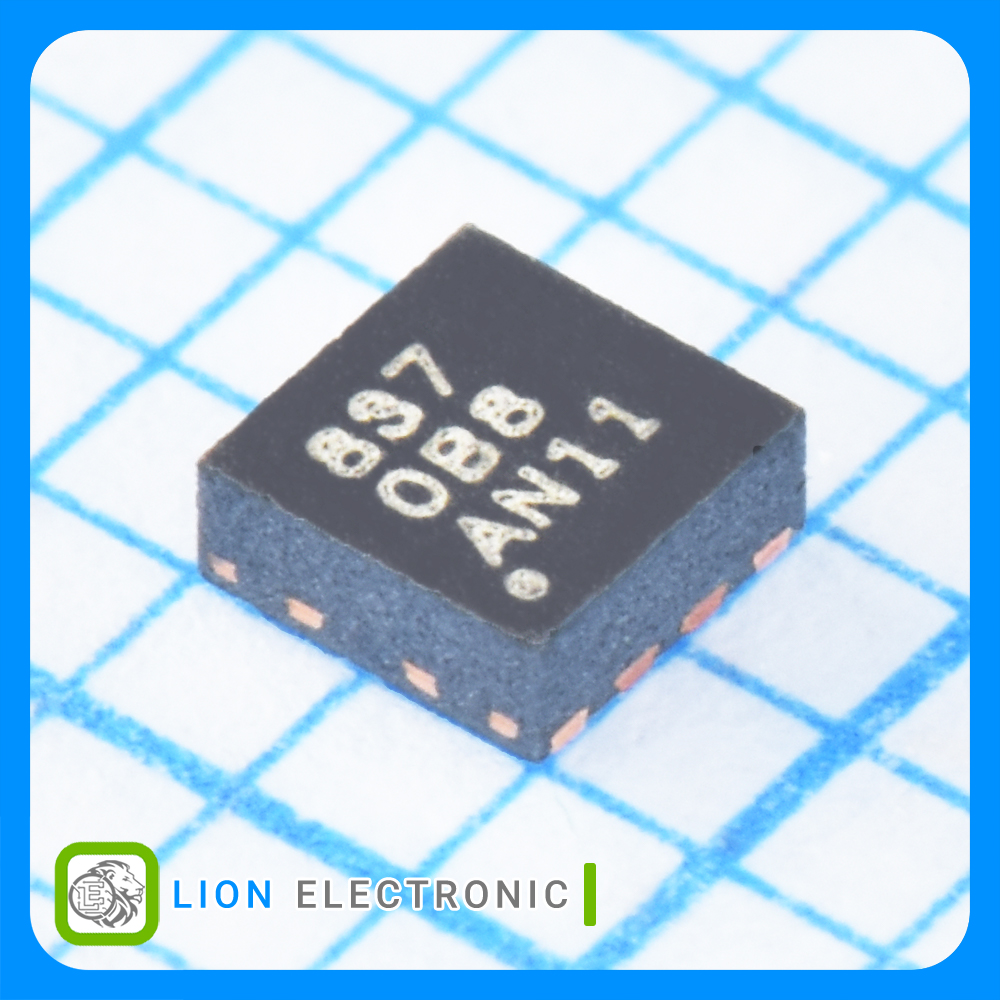

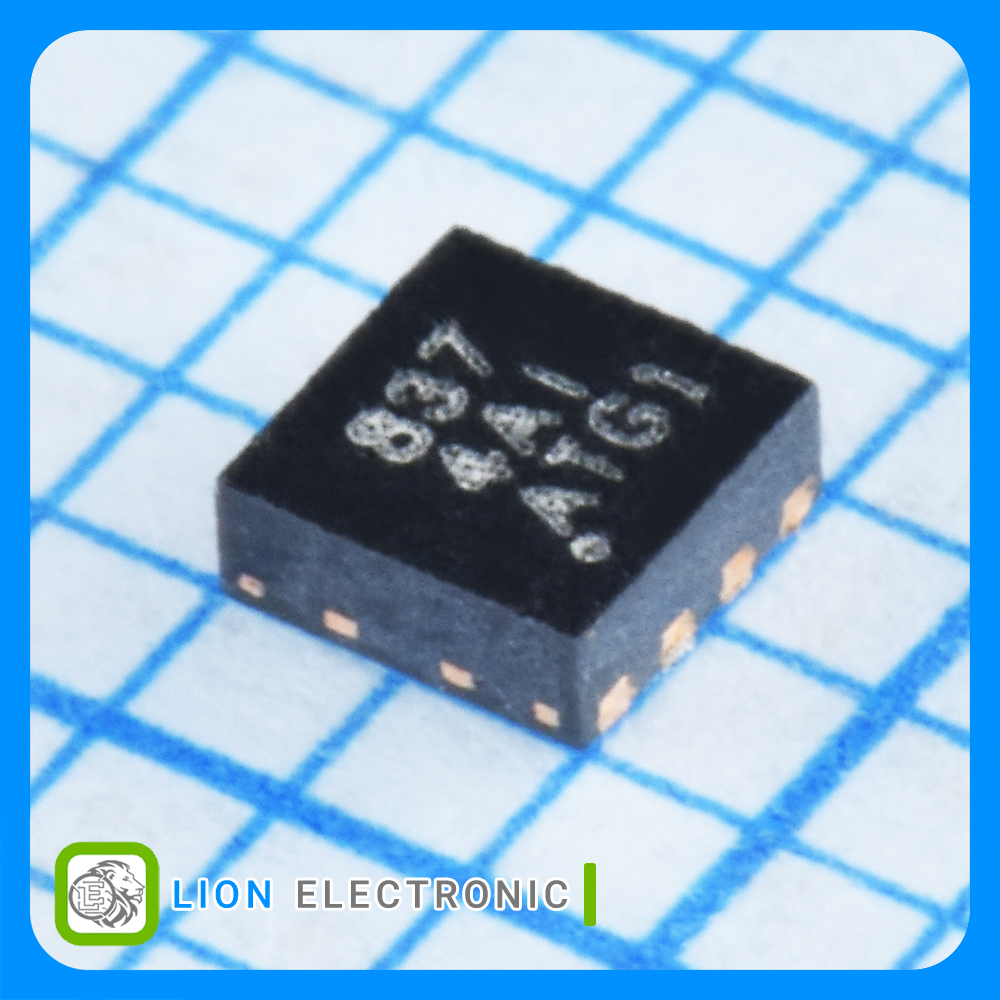

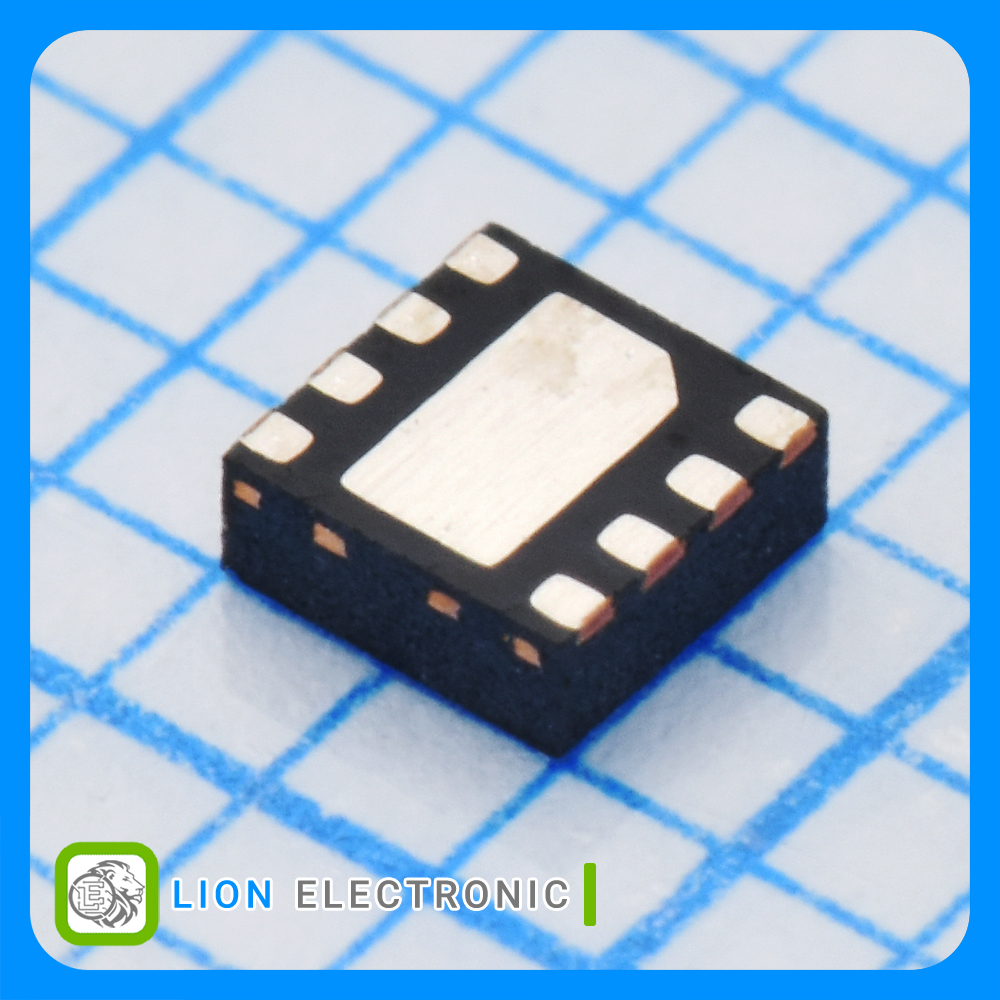

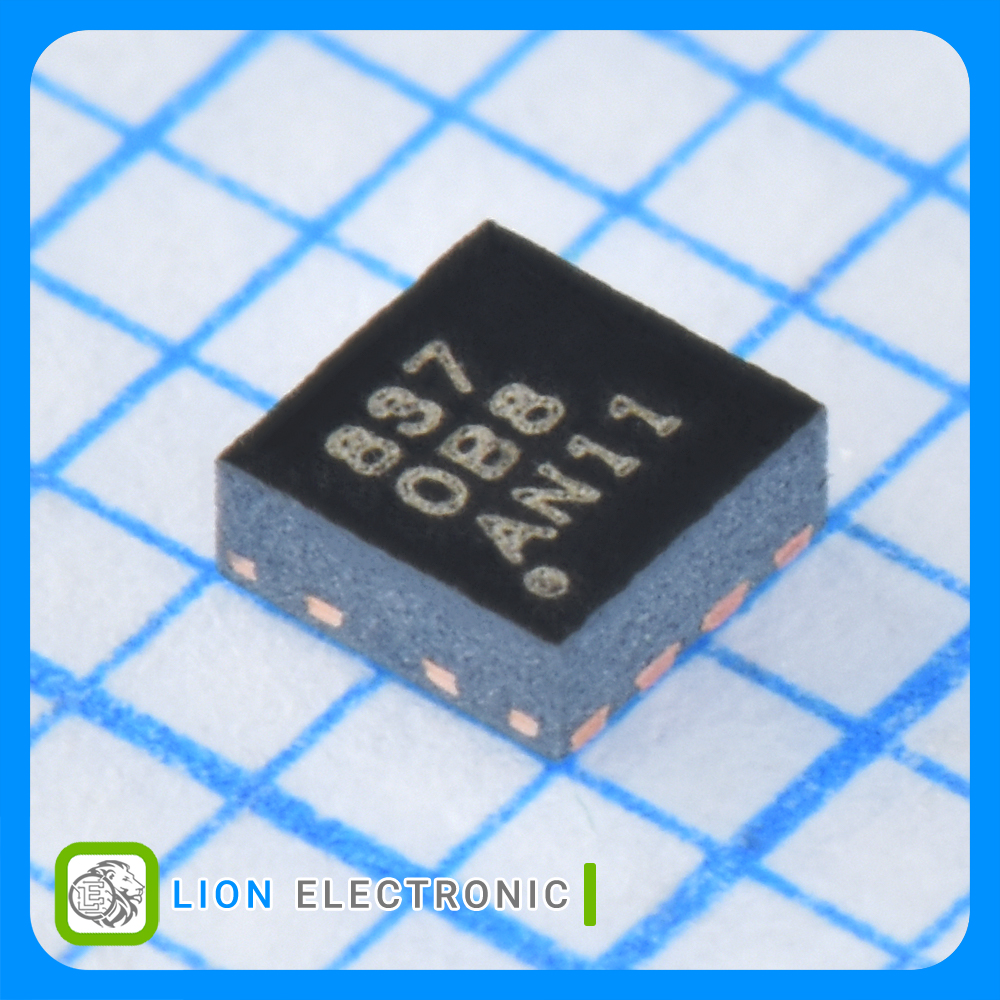

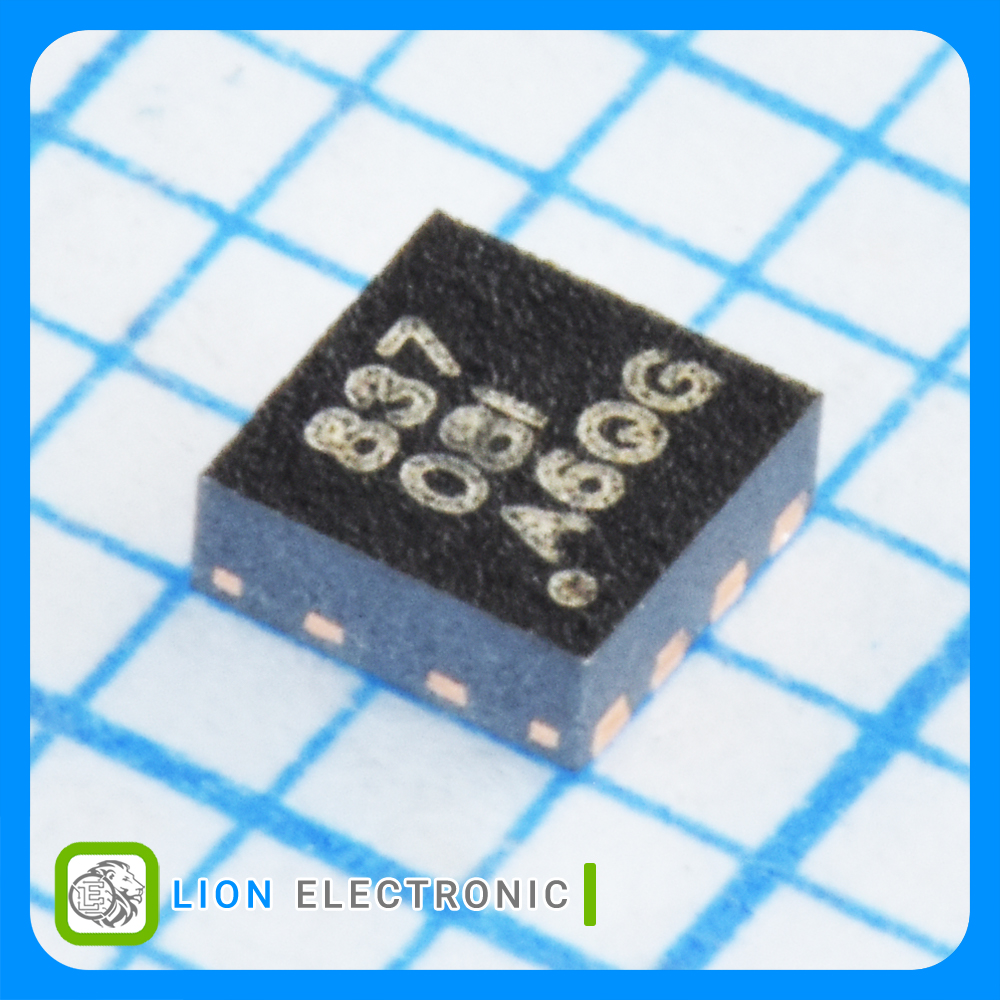

آیسی درایور موتور DRV8837DSGR

Part Number
DRV8837DSGR
Manufacturer
Texas Instruments
Texas Instruments
Description

آیسی درایور موتور با بیشینه جریان 1.8 آمپر و با توان راه اندازی

موتورهای DC تا 11 ولت

موجودی محصول
190

در صورت ناموجود بودن و یا کمبود موجودی محصول می توانید آنرا به لیست استعلام اضافه نمایید تا توسط کارشناسان واحد سفارشات خارجی بررسی شده و نتیجه به شما اطلاع داده شود

قیمت محصول
تعداد قیمت
1 100,848 ریال
10 97,370 ریال
100 93,892 ریال
معرفی

آیسی DRV8837DSGR یک درایور موتور یکپارچه از نوع پل H است و مناسب استفاده در محصولات الکترونیک از جمله لنز دوربین‌های DSLR، ربات‌های اسباب‌ بازی و آموزشی و همچنین سایر کنترل های حرکتی  که با ولتاژ پایین یا باتری کار می‌کنند، است. این آیسی می تواند یک موتور DC یا عملگر‌های دیگر مانند شیر برقی را راه‌اندازی و کنترل کند. بلوک درایور این آیسی شامل ماسفت‌های توان از نوع کانال N است که به صورت یک پل H به هم متصل شده‌اند و می‌توان از آن برای به تحریک سیم پیچ یک موتور DC استفاده کرد. مدارات پمپ شارژ داخلی ولتاژ مورد نیاز برای درایو گیت ماسفت‌ها را تولید می کند.

آیسی DRV8837DSGR می تواند تا حداکثر 1.8 آمپر جریان برای بار تامین کند. این آیسی قادر به راه‌اندازی موتورهایی با ولتاژ تغذیه 0 تا 11 ولت و خود آیسی نیاز یه یک  ولتاژ تغذیه 1.8 تا 7 ولت دارد. DRV8838 با استفاده از رابط PHASE/ENABLE کنترل می شود. این رابط از یک پایه برای کنترل جهت جریان پل H و از یک پایه برای فعال یا غیرفعال کردن پل H استفاده می کند. این آیسی دارای سیستم‌های محافظتی در برابر اضافه جریان، اتصال کوتاه، دمای بیش از حد و قطع در حالت کاهش ولتاژ است.

مشخصات آیسی درایور موتور DRV8837DSGR

  • Part Number
    آیسی درایور موتور DRV8837DSGR
  • Mounting Style
    SMD/SMT
  • Minimum Operating Temperature
    -40C
  • Product
    Brushed DC Motor Drivers
  • Packaging
    Reel
  • Maximum Operating Temperature
    +85C
  • Operating Supply Voltage
    1.8V to 11V
  • Type
    Low Voltage
  • Operating Supply Current
    300uA
  • Output Current
    1.8A
  • Package-Case
    WSON-8
