STM32F407VGT6

معرفی میکروکنترلر STM32F407VGT6

میکروکنترلر STM32F407VGT6 یکی از قدرتمندترین اعضای خانواده‌ی STM32F4 از شرکت STMicroelectronics است که بر پایه‌ی هسته‌ی ARM Cortex-M4 با واحد محاسبات عددی ممیز شناور (FPU) طراحی شده است. این تراشه با فرکانس کاری تا ۱۶۸ مگاهرتز، عملکردی بسیار سریع و دقیق در پردازش داده‌ها، کنترل سیستم‌ها و اجرای الگوریتم‌های پیچیده ارائه می‌دهد. وجود امکانات جانبی گسترده، سرعت بالا و مصرف توان بهینه باعث شده این میکروکنترلر به یکی از گزینه‌های محبوب در طراحی سیستم‌های تعبیه‌شده‌ی پیشرفته تبدیل شود.

مشخصات فنی STM32F407VGT6

این میکروکنترلر دارای ۱ مگابایت حافظه فلش داخلی و ۱۹۲ کیلوبایت حافظه SRAM است که امکان اجرای برنامه‌های بزرگ و ذخیره‌سازی داده‌های حجیم را فراهم می‌کند. STM32F407VGT6 از طیف وسیعی از واحدهای جانبی پشتیبانی می‌کند، از جمله ۳ مبدل آنالوگ به دیجیتال (ADC) با دقت ۱۲ بیتی، چندین تایمر پیشرفته، رابط‌های ارتباطی متعدد مانند USART، SPI، I2C، CAN و USB OTG و همچنین واحدهای کنترل PWM برای کاربردهای کنترلی و موتوری.

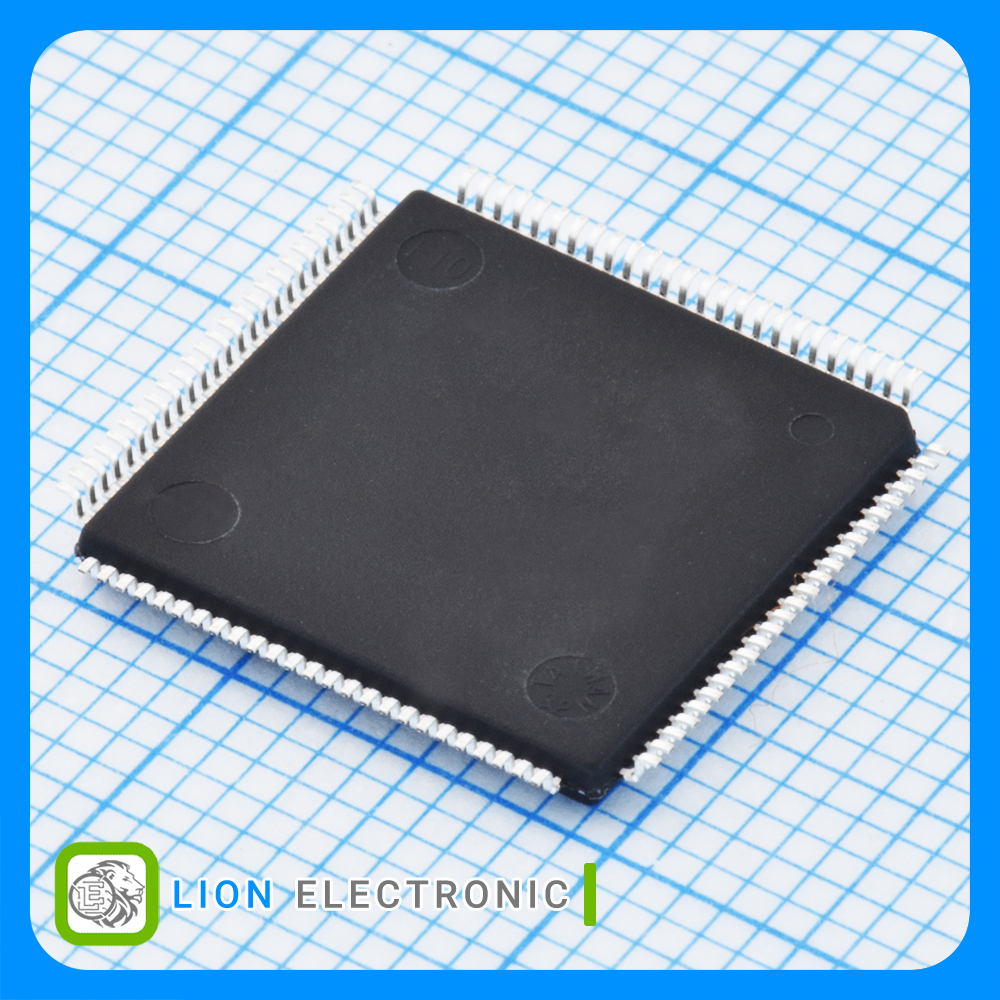

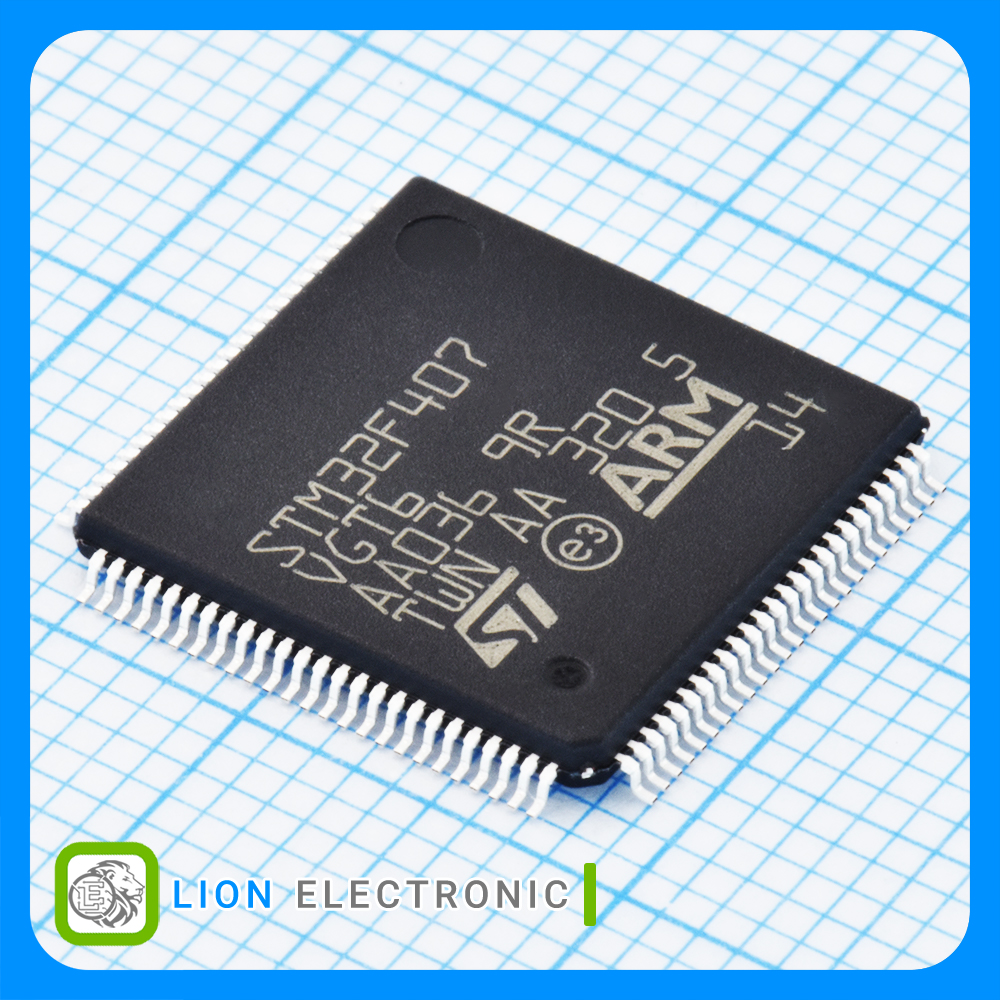

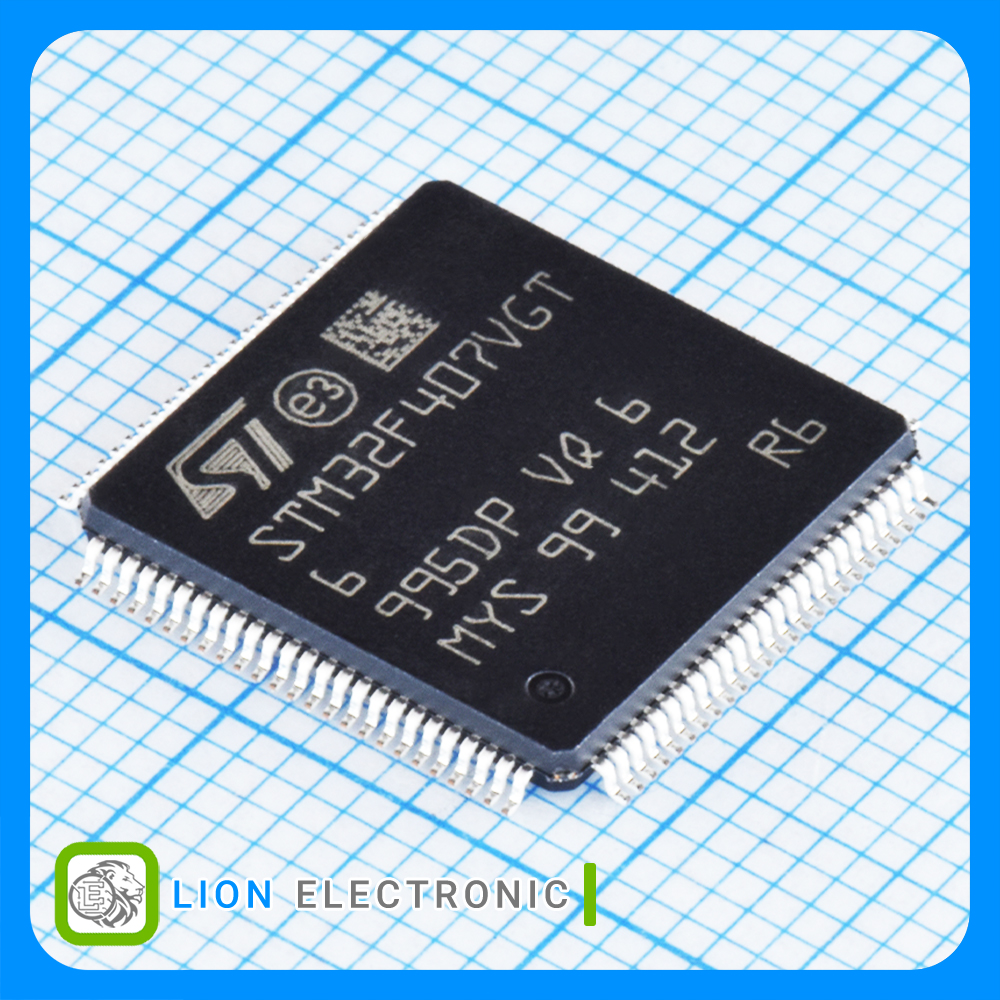

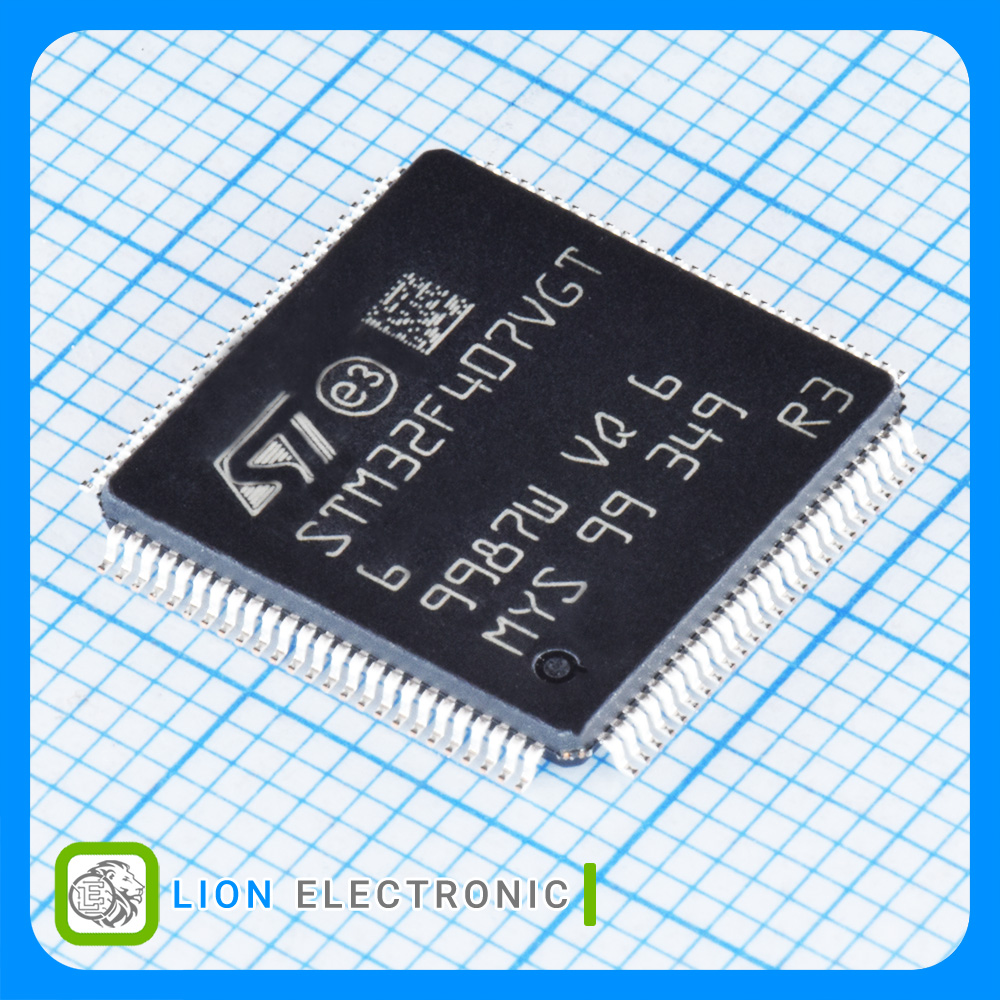

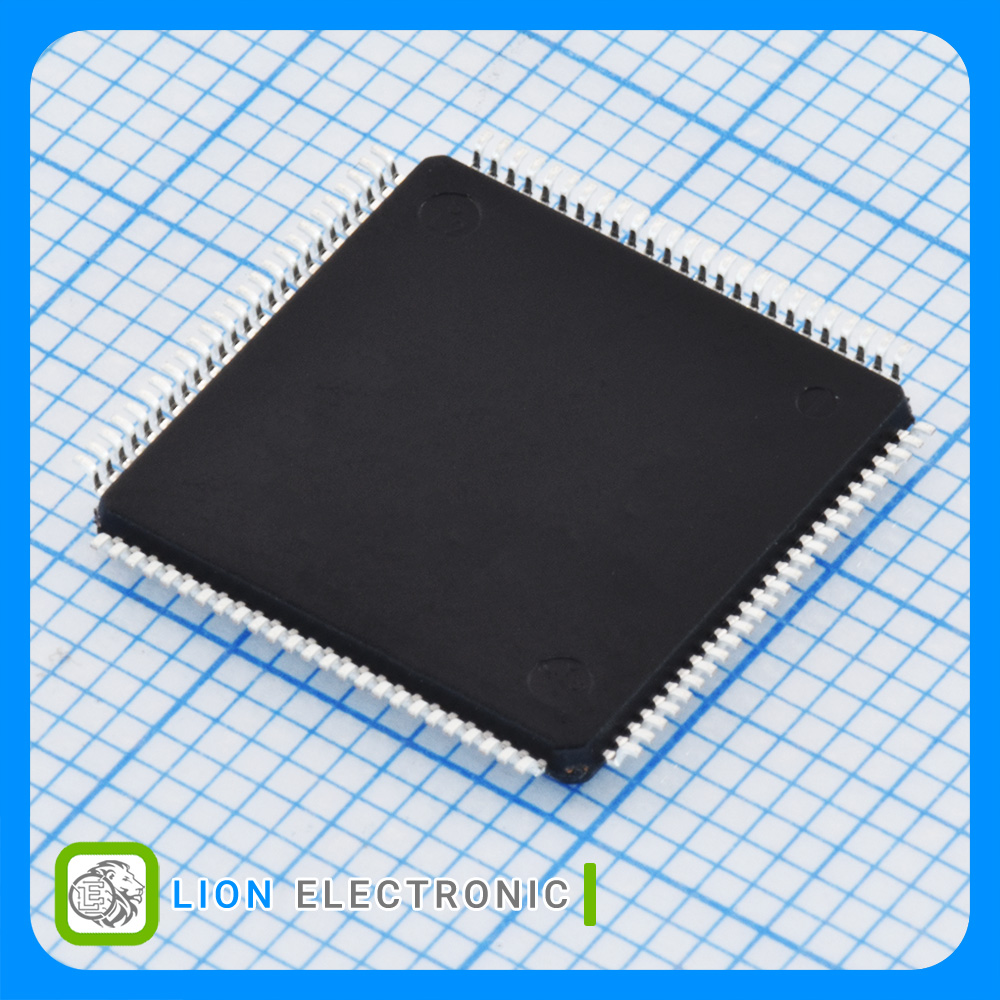

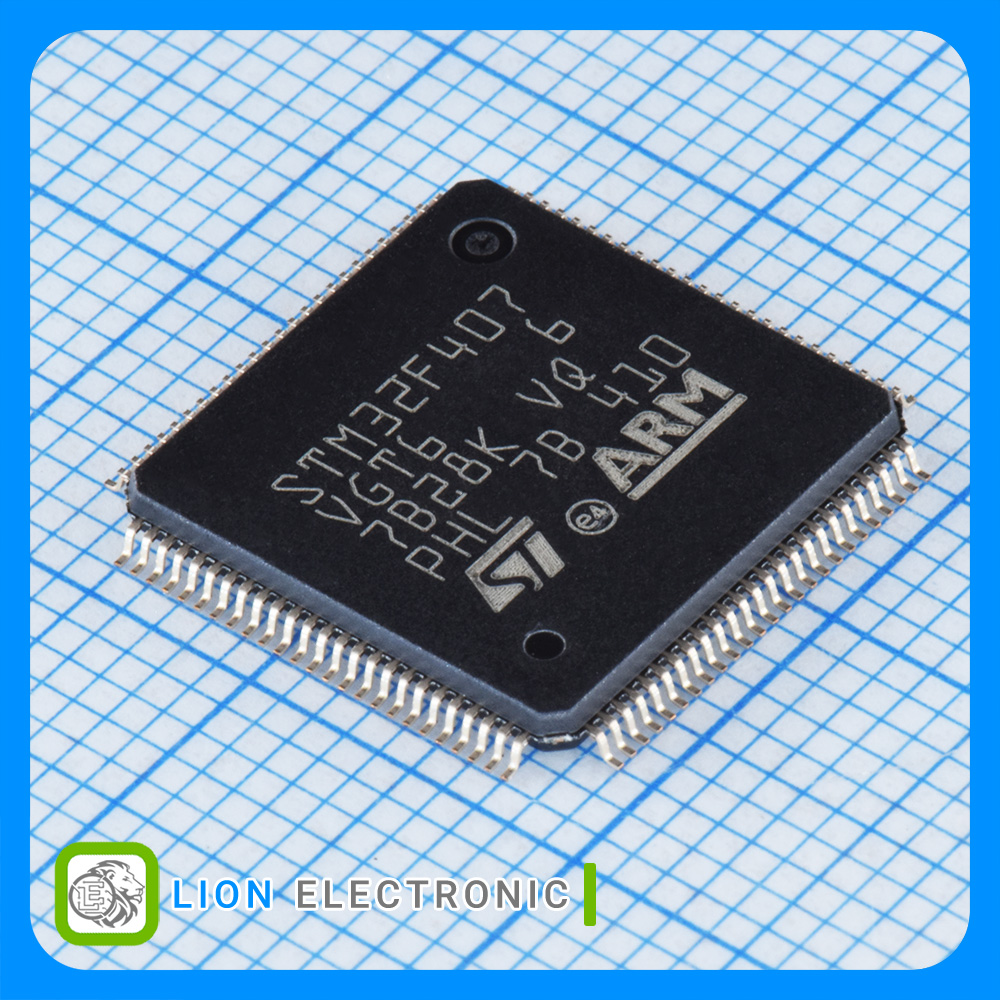

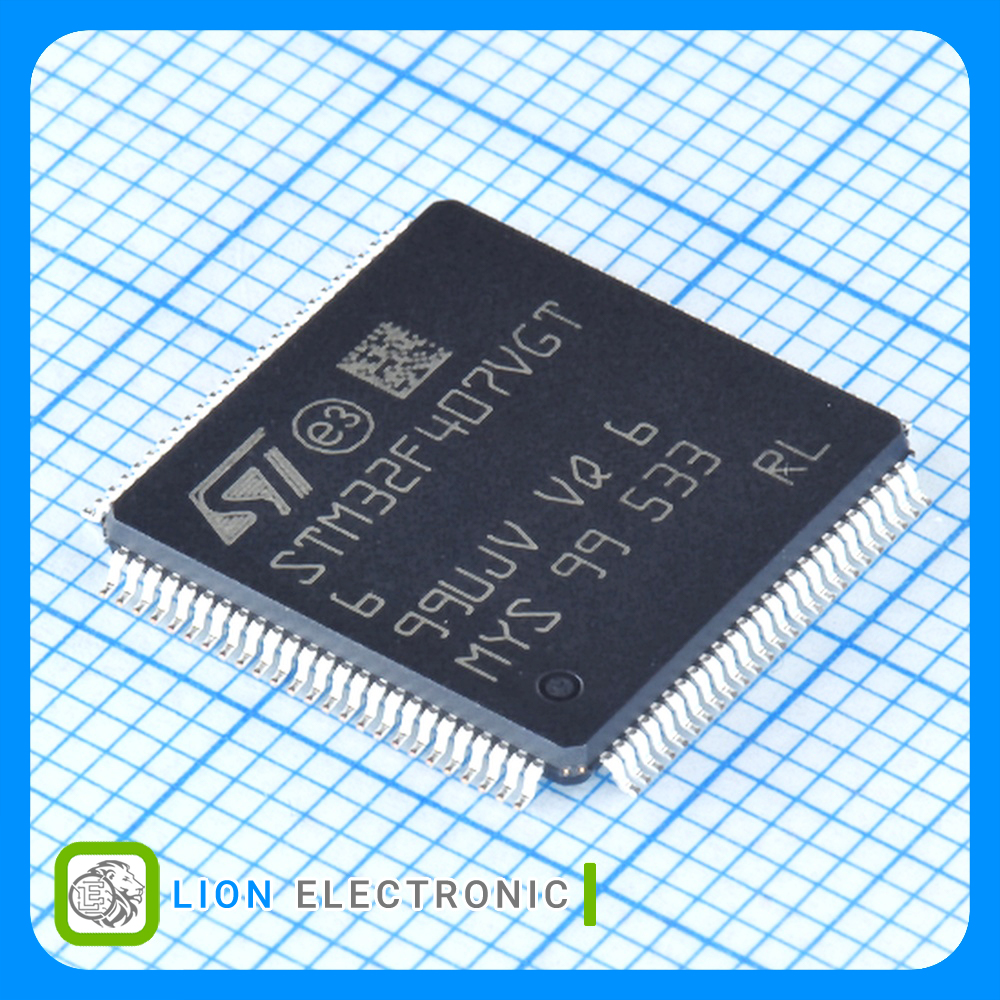

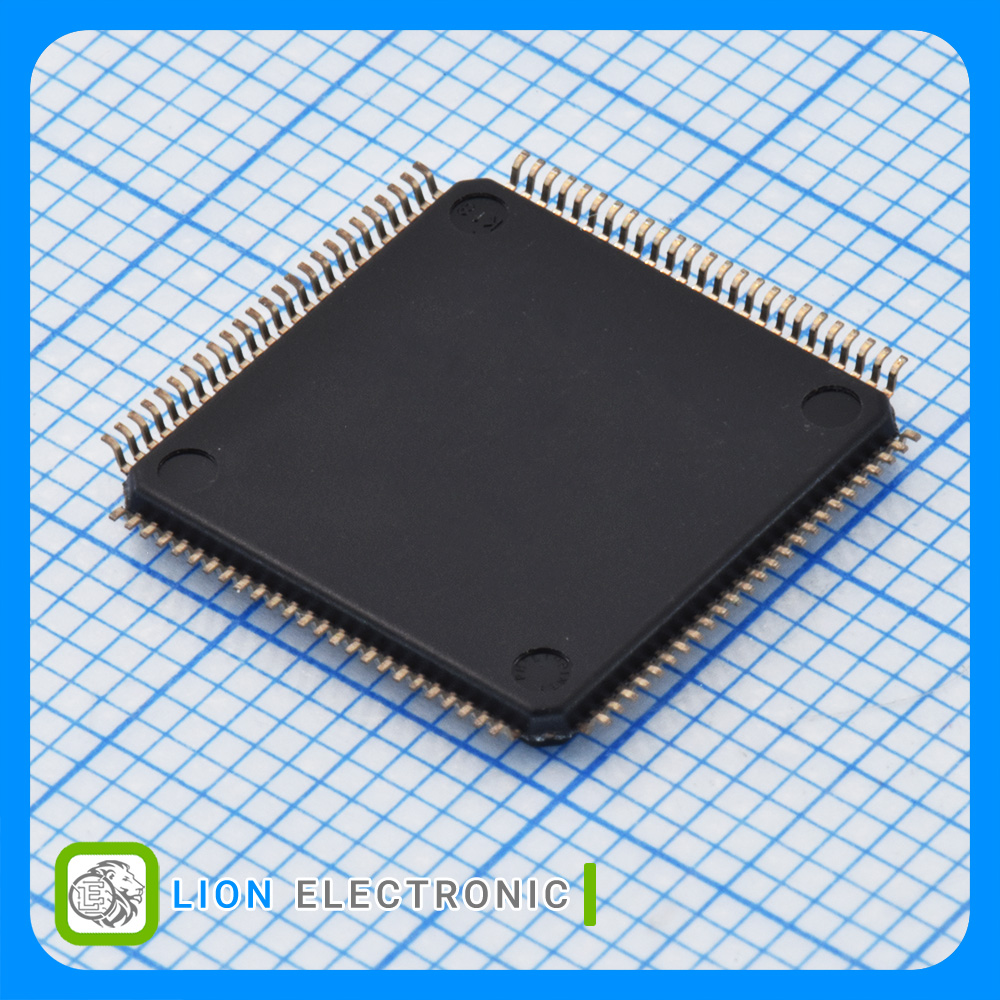

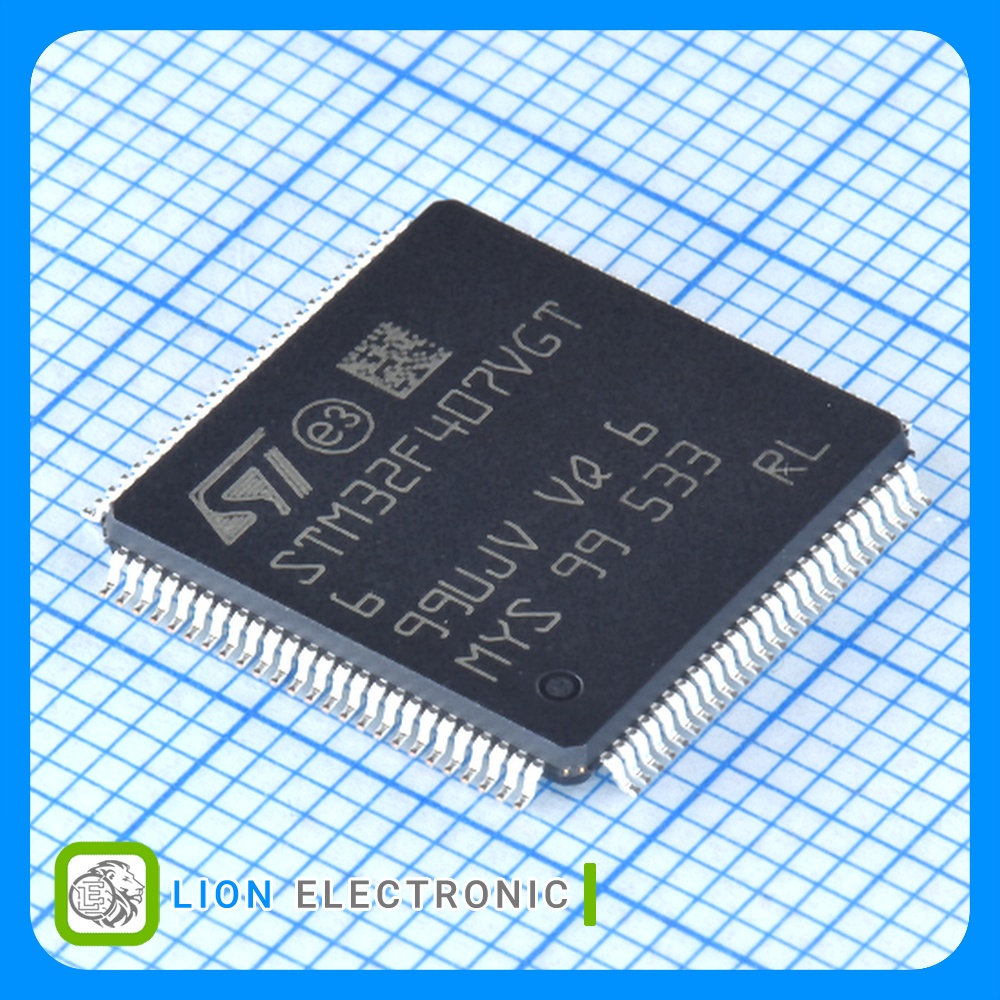

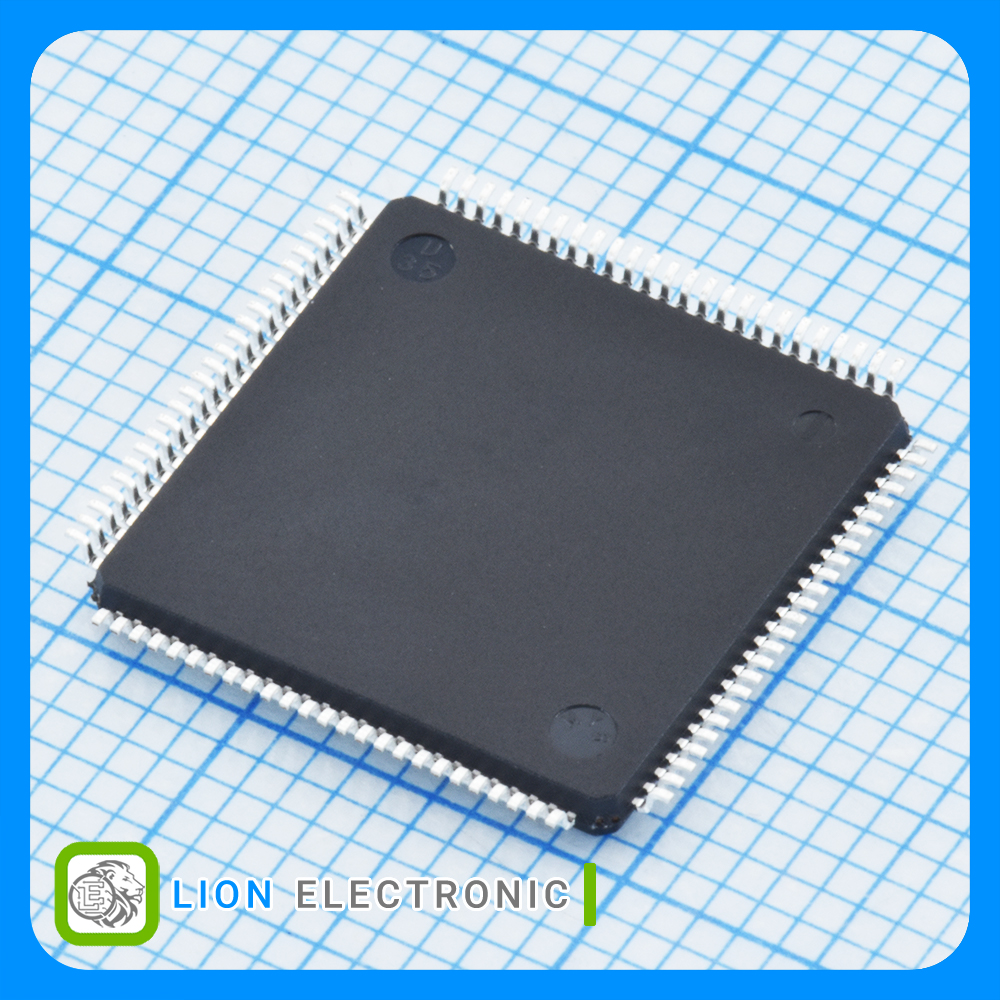

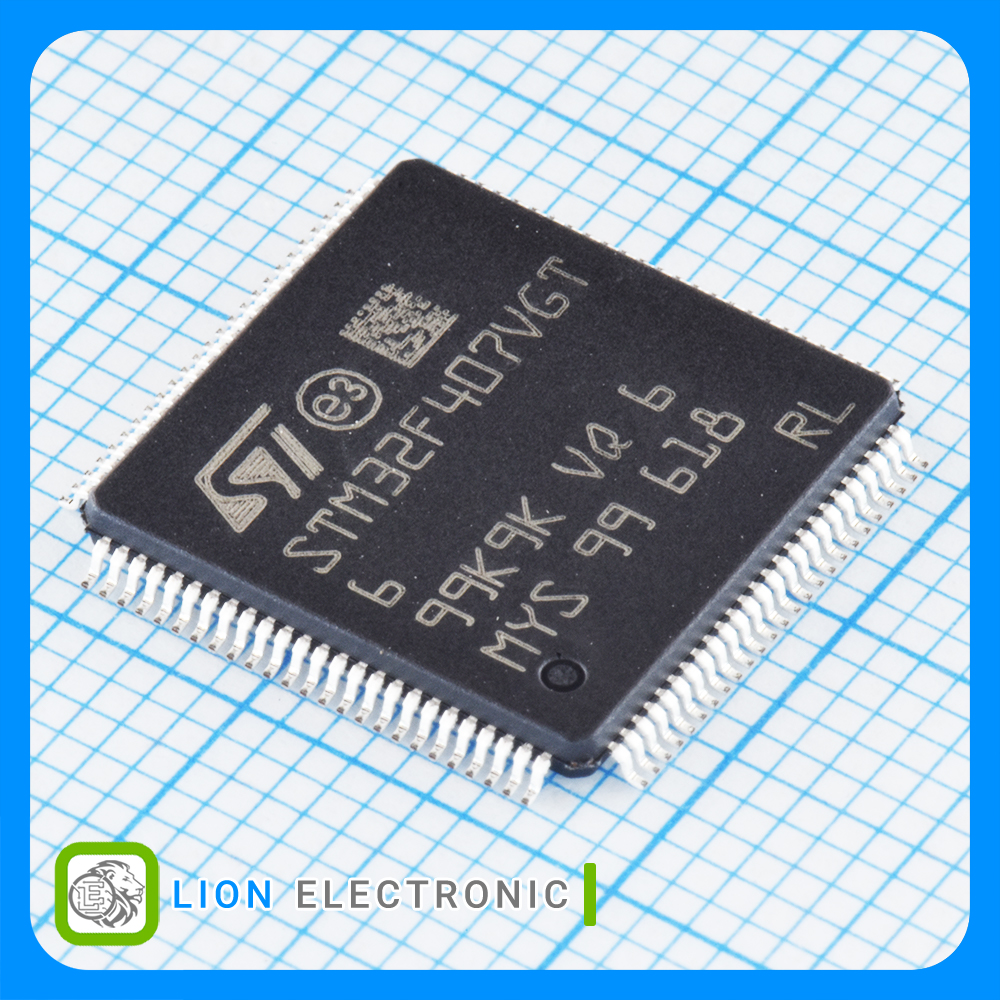

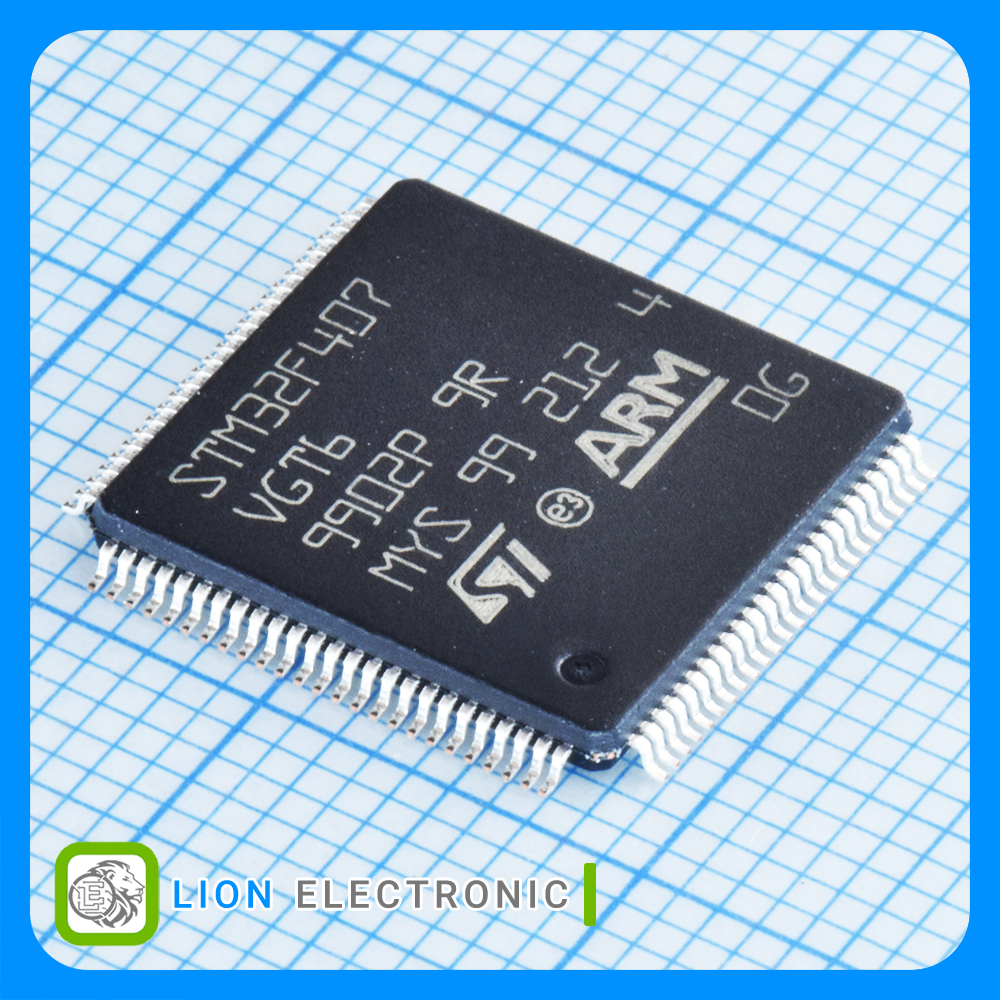

این تراشه در پکیج LQFP-100 پایه‌ای عرضه می‌شود و تمامی پین‌های اصلی آن برای استفاده در پروژه‌های حرفه‌ای در دسترس هستند. از آن‌جا که در این مدل از واحد DMA (Direct Memory Access) نیز پشتیبانی می‌شود، تبادل داده‌ها بدون اشغال پردازنده مرکزی انجام گرفته و کارایی سیستم به شکل محسوسی افزایش می‌یابد.

کاربردهای میکروکنترلر STM32F407VGT6

STM32F407VGT6 در حوزه‌های مختلفی مورد استفاده قرار می‌گیرد؛ از طراحی بردهای توسعه و سیستم‌های آموزشی گرفته تا پروژه‌های صنعتی و تجهیزات هوشمند. این میکروکنترلر گزینه‌ای ایده‌آل برای پردازش سیگنال‌های دیجیتال، کنترل موتور، سیستم‌های صوتی، پروژه‌های IoT، کنترلرهای رباتیک، و ابزارهای اندازه‌گیری دقیق است. بسیاری از بردهای توسعه‌ی معروف مانند Discovery Board STM32F4 نیز بر پایه‌ی همین تراشه طراحی شده‌اند.

نکات طراحی و توسعه میکروکنترلر STM32F407VGT6

برای کار با این میکروکنترلر می‌توان از محیط‌های توسعه‌ی متنوعی مانند STM32CubeIDE، Keil uVision و PlatformIO استفاده کرد. کتابخانه‌ی قدرتمند HAL (Hardware Abstraction Layer) که توسط ST ارائه می‌شود، برنامه‌نویسی را ساده و استاندارد کرده است. علاوه بر این، امکان استفاده از سیستم‌عامل‌های سبک مانند FreeRTOS نیز بر روی این تراشه وجود دارد. از نظر تغذیه، STM32F407VGT6 معمولاً با ولتاژ ۳٫۳ ولت کار می‌کند و پایه‌های آن تحمل ولتاژ منطقی ۵ ولت را ندارند، بنابراین هنگام طراحی مدار باید سطح ولتاژ سیگنال‌ها به‌درستی تنظیم شود.

نکات مهم هنگام خرید STM32F407VGT6

در هنگام خرید STM32F407VGT6 باید به پکیج تراشه، شرایط لحیم‌کاری و منبع تأمین معتبر توجه کرد. برخی نسخه‌های غیراصل در بازار وجود دارند که ممکن است عملکرد یا سرعت آن‌ها با نسخه‌ی اصلی تفاوت داشته باشد. اگر برای تولید انبوه یا طراحی صنعتی از این تراشه استفاده می‌کنید، توصیه می‌شود تراشه را از توزیع‌کنندگان رسمی یا نمایندگی‌های معتبر تهیه نمایید تا از اصالت و کیفیت آن اطمینان حاصل شود.
