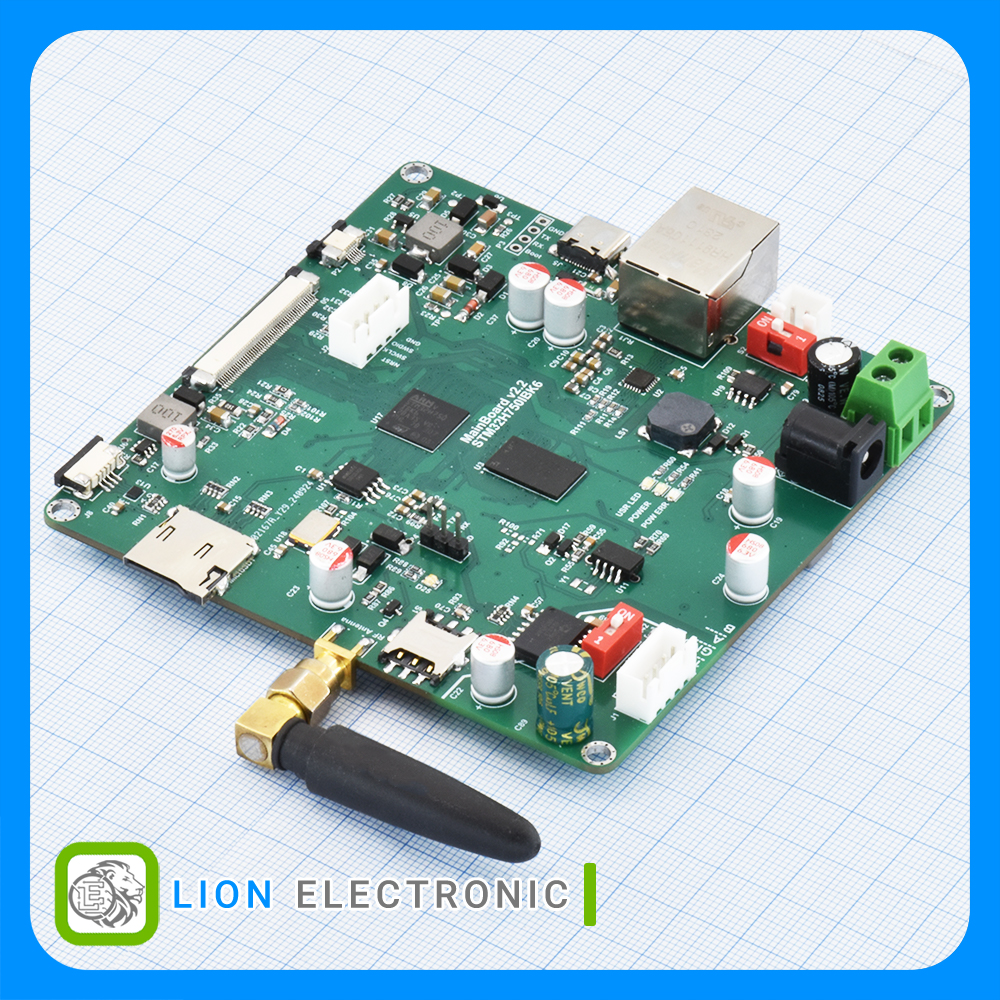

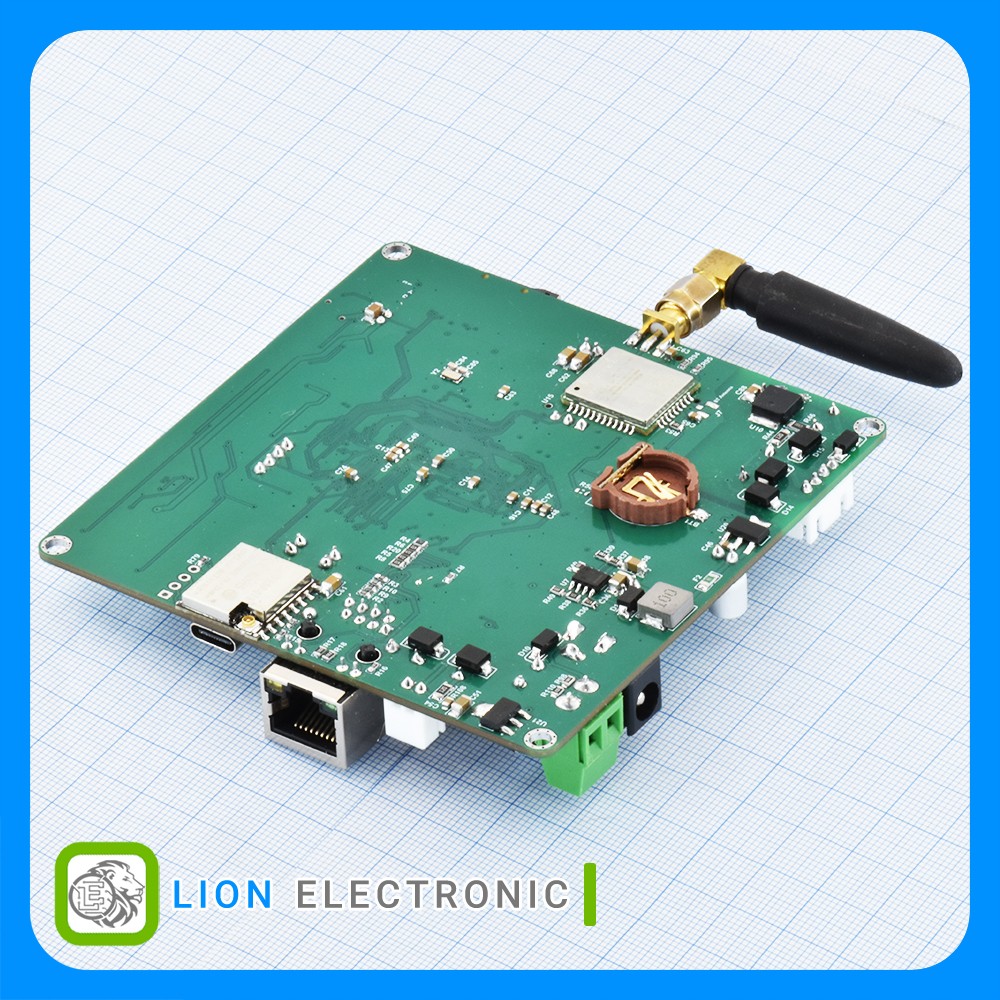

برد توسعه DK-H750-V2.2

برد توسعه DK-H750-V2.2

Part Number

DK-H750-V2.2

Datasheet

Lion Part

6165

Manufacturer

Description

برد توسعه STM32H750IBK6 با پردازنده 480 مگاهرتزی، حافظه قدرتمند، پشتیبانی از نمایشگر، ارتباطات صنعتی (RS485/CAN) و ماژول‌های ارتباطی متنوع، گزینه‌ای ایده‌آل برای پروژه‌های پیچیده‌ی نهفته، صنعتی و اینترنت اشیا است.

لینک گیت هاب محصول

موجودی محصول

به زودی

در صورت کمبود موجودی محصول می توانید آنرا به لیست استعلام اضافه نمایید تا توسط کارشناسان واحد سفارشات خارجی بررسی شده و نتیجه به شما اطلاع داده شود

این کالا فعلا موجود نیست اما می‌توانید زنگوله را بزنید تا به محض موجود شدن، به شما خبر دهیم.

قیمت محصول

تعداد	قیمت
1	43,199,924 ریال

معرفی

توضیح معرفی محصول :

این برد توسعه ی پیشرفته بر پایه ی STM32H750IBK6 از خانواده ی STM32H7 طراحی شده که از هسته ی پرقدرت Cortex-M7 با فرکانس کاری 480 مگاهرتز بهره می برد و برای پردازش های سنگین، کنترل صنعتی و پروژه های چندرسانه ای کاملاً مناسب است.

برد مجهز به 64 مگابایت SDRAM با باس ۳۲ بیتی برای پردازش های گرافیکی و حافظه ای، حافظه فلش داخلی ۱۲۸ کیلوبایت و یک فلش خارجی QSPI با ظرفیت ۱۶ مگابایت است که امکان ذخیره سازی دیتا و کدهای سنگین را فراهم می سازد.

پشتیبانی از واحد LTDC جهت اتصال به نمایشگرهای رنگی، به همراه تاچ مقاومتی و خازنی، این برد را برای رابط های کاربری گرافیکی پیشرفته بسیار مناسب می سازد.

از نظر ارتباطات، برد شامل:

پورت اترنت با تراشه PHY LAN8742

ماژول GSM قابل انتخاب : SIM800C یا M08-R

رابط RS485 ایزوله شده برای ارتباط صنعتی مطمئن

رابط CAN BUS برای شبکه های صنعتی

ماژول وای فای ESP8266 با اتصال مستقیم

شکاف SDCARD 4 بیتی برای ذخیره سازی دیتا

درگاه USB Host برای اتصال انواع دستگاه ها

دارای RTC خارجی RX8010SJ برای نگه داری دقیق زمان فراهم شده است.

برد با ابعاد 10x10 سانتی متر و طراحی ۴ لایه، با ورودی تغذیه ی وسیع ۷ تا ۴۸ ولت (0.05 تا 0.5 آمپر) ساخته شده که آن را برای محیط های صنعتی با نوسانات ولتاژ مناسب می سازد.

این برد توسعه یک راه حل کامل برای پیاده سازی سیستم های پیشرفته ی نهفته، پروژه های صنعتی، سیستم های مانیتورینگ و کنترل، و رابط های گرافیکی با توان پردازشی بالا است.

specifications:

MCU: STM32H750IBK6

SDRAM : 32bit 64MB

Flash: internal 128KB + 16MB external QSPI Flash

LTDC

TOUCH Resistive and Capacitive

ETHERNET with phy LAN8742

GSM : SIM800C or M08-R

ISOLATED RS485

CAN BUS

SDCARD 4bit

ESP8266

External RTC RX8010SJ or DS1307

USB HOST

Supply: 7-48V 0.05-0.5A

(10x10cm and 4 layer PCB)

مشخصات برد توسعه DK-H750-V2.2

Part Number

برد توسعه DK-H750-V2.2
Maximum RAM Capacity

N/A
Processor Type

ARM
Processor Brand

STMicroelectronics
Installed RAM

64MB
Cache Memory

N/A
Minimum Operating Temperature

0C
Product Type

Development Board
Chipsets

STM32H750IBK6
Maximum Operating Temperature

+70C
Frequency

480MHz
Dimensions

100mm x 100mm
Interface Type

Ethernet, CAN, USB, RS485
Operating Supply Voltage

7V - 48V
