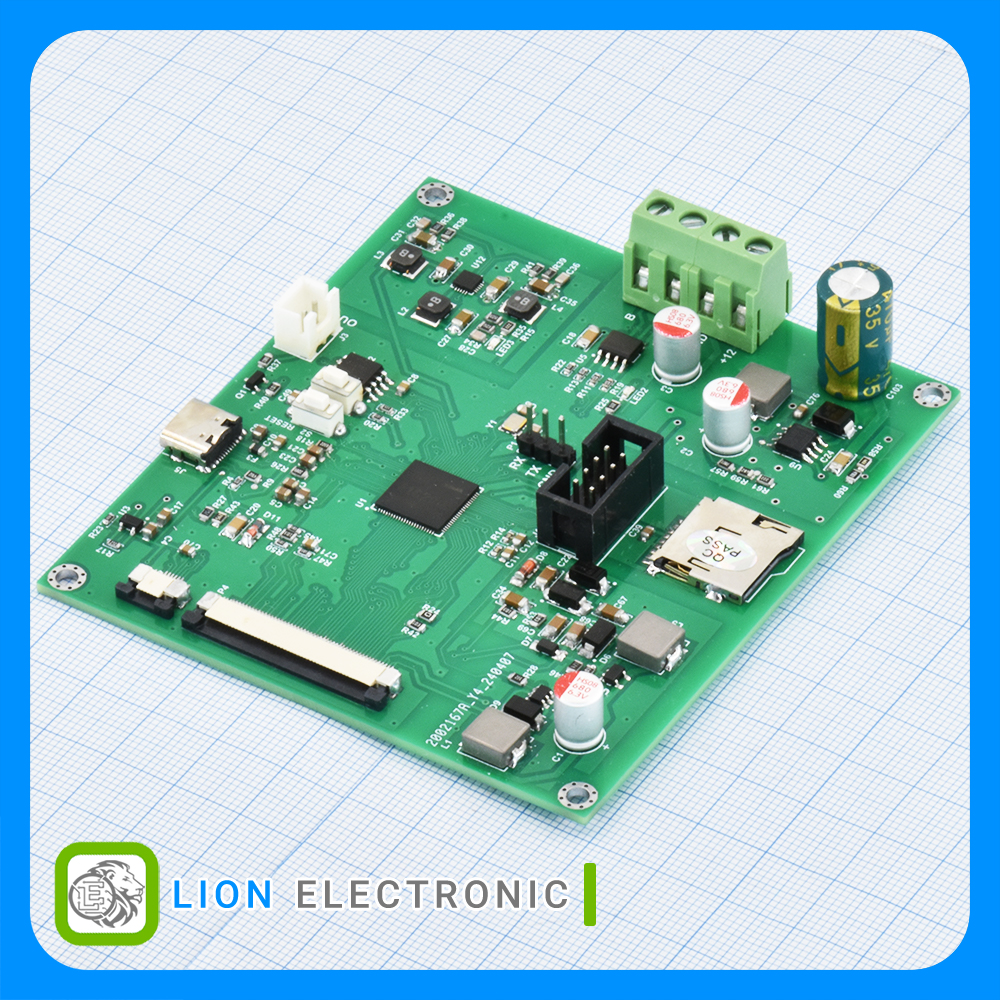

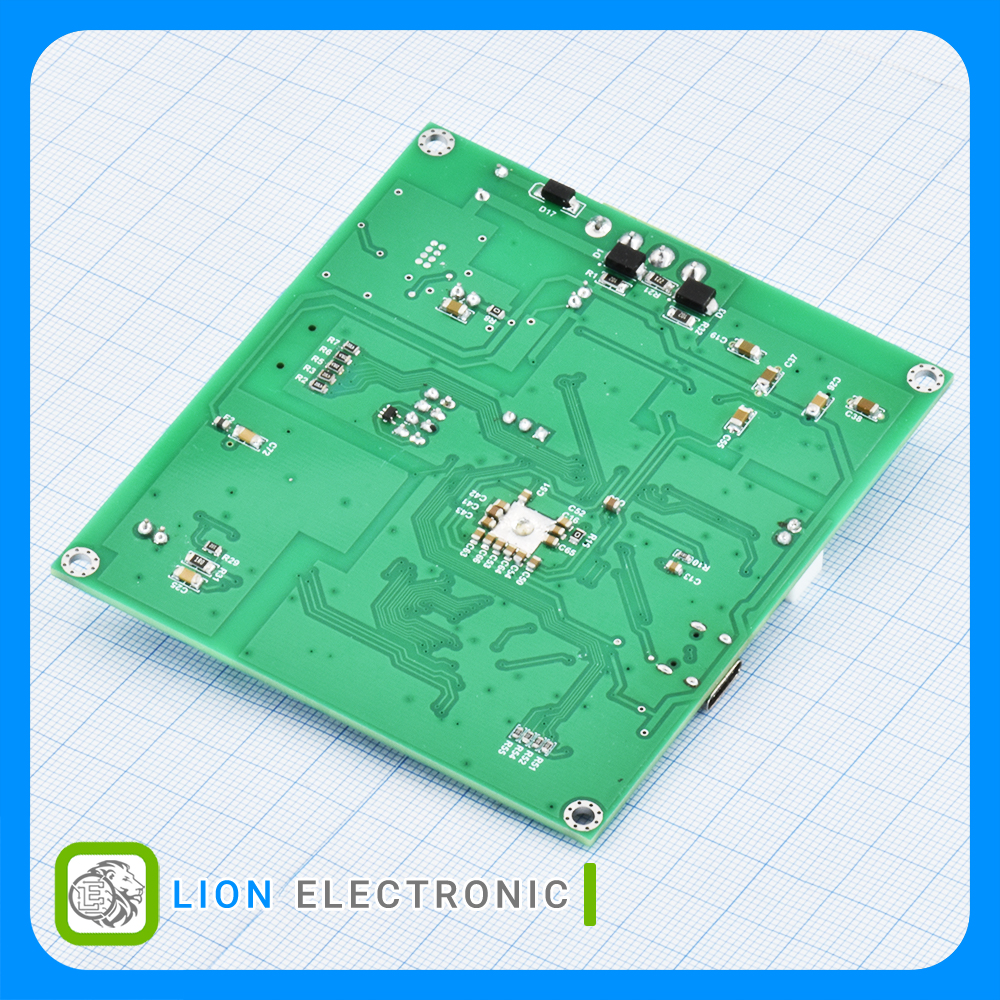

برد توسعه DK-F1C200S-V1.7

برد توسعه DK-F1C200S-V1.7

Part Number
DK-F1C200S-V1.7
Datasheet
Lion Part
6168
Manufacturer
Made in IRAN
Made in IRAN
Description

این برد مبتنی بر تراشه Allwinner F1C100s با قابلیت پشتیبانی از نمایشگر 7 اینچی، ورودی تغذیه گسترده، حافظه فلش خارجی، تاچ خازنی و ارتباطات متنوع طراحی شده و مناسب پروژه‌های چندرسانه‌ای و سیستم‌های نهفته کم‌هزینه است.

لینک گیت هاب محصول

موجودی محصول
1

در صورت کمبود موجودی محصول می توانید آنرا به لیست استعلام اضافه نمایید تا توسط کارشناسان واحد سفارشات خارجی بررسی شده و نتیجه به شما اطلاع داده شود

قیمت محصول
تعداد قیمت
1 20,218,604 ریال
معرفی

توضیح معرفی محصول :



این برد توسعه بر پایه تراشه ی Allwinner FC200s طراحی شده که یک پردازنده کم مصرف ARM926EJ-S با پردازشگر گرافیکی مجتمع ( 2D GPU) است و برای کاربردهای مالتی مدیا، رابط های کاربری گرافیکی، سیستم های نهفته و کنترل پنل ها ایده آل می باشد.



برد از طریق ورودی تغذیه ۷ تا ۳۵ ولت با رگولاتور داخلی تغذیه می شود و دارای پورت USB Type-C برای ارتباط و تامین برق است. حافظه ی خارجی از نوع SPI NOR Flash مدل W25Q128 (16MB) به کار رفته و قابلیت بوت و ذخیره سازی سیستم عامل را فراهم می سازد.



برای نمایش تصویر، برد دارای کانکتور FPC-50pin برای اتصال نمایشگر LCD تا رزولوشن 1280X720 پیکسل و همچنین کانکتور FPC-6pin برای اتصال تاچ خازنی (GT911) است که امکان ایجاد رابط کاربری لمسی را مهیا می کند.



برد همچنین دارای پورت RS485 با محافظت TVS برای ارتباط صنعتی مقاوم در برابر نویز، سوکت microSD با ارتباط ۴ بیتی جهت افزایش حافظه، و کلیدهای بوت و ریست برای کنترل فرآیند راه اندازی است. یک خروجی ماسفت دار قابل کنترل نیز برای راه اندازی بارهایی نظیر LED، بازر یا رله در نظر گرفته شده است.



در کنار این ها، یک کانکتور IDC هشت پین با خطوط تغذیه 3.3V و 5V برای اتصال آسان ماژول های جانبی، سنسورها و تجهیزات کمکی فراهم شده است. این برد با ترکیب ویژگی های گرافیکی، ورودی/خروجی متنوع، و طراحی صنعتی، گزینه ای ایده آل برای توسعه انواع رابط های انسان-ماشین (HMI) ، پنل های کنترل هوشمند، و سیستم های تعاملی است.

مشخصات برد توسعه DK-F1C200S-V1.7

  • Part Number
    برد توسعه DK-F1C200S-V1.7
  • Maximum RAM Capacity
    N/A
  • Processor Type
    ARM
  • Installed RAM
    64MB
  • Cache Memory
    N/A
  • Processor Brand
    Allwinner
  • Minimum Operating Temperature
    0C
  • Product Type
    Development Board
  • Chipsets
    Allwinner F1C200s
  • Maximum Operating Temperature
    +70C
  • Frequency
    533MHz
  • Dimensions
    N/A
  • Interface Type
    USB, RS485
  • Operating Supply Voltage
    7V - 35V
