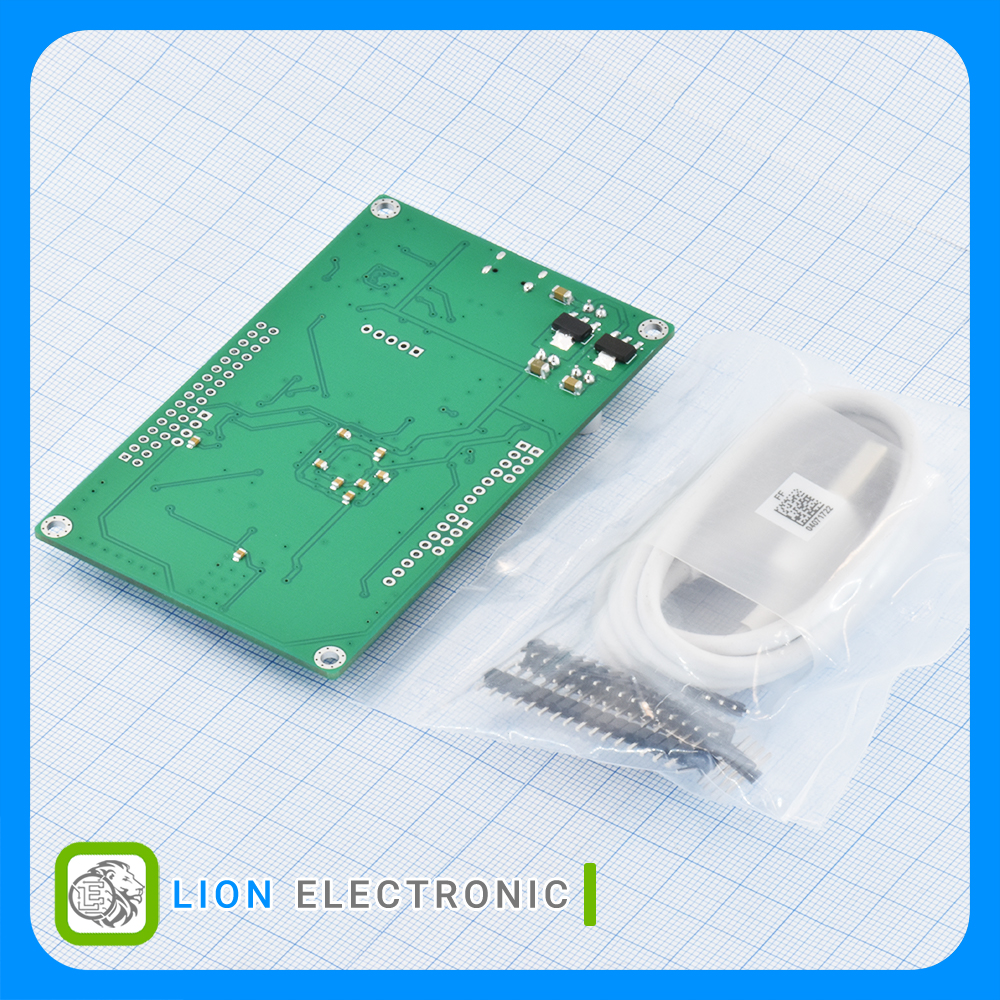

برد توسعه DK-S6LX9-V10

برد توسعه DK-S6LX9-V10

Part Number
DK-S6LX9-V10
Datasheet
Lion Part
6169
Manufacturer
Made in IRAN
Made in IRAN
Description

این برد توسعه مبتنی بر FPGA با تراشه Xilinx Spartan-6 XC6SLX9 طراحی شده و دارای پورت USB مبتنی بر FT2232H برای پروگرام، حافظه SDRAM خارجی، فلش SPI و اسیلاتور ۵۰ مگاهرتز است. این برد مناسب پروژه‌های پردازش دیجیتال، آموزش معماری سیستم‌ها و پیاده‌سازی سیستم‌های پرسرعت است.

لینک گیت هاب محصول

موجودی محصول
1

در صورت کمبود موجودی محصول می توانید آنرا به لیست استعلام اضافه نمایید تا توسط کارشناسان واحد سفارشات خارجی بررسی شده و نتیجه به شما اطلاع داده شود

قیمت محصول
تعداد قیمت
1 33,709,680 ریال
معرفی

توضیح معرفی محصول :

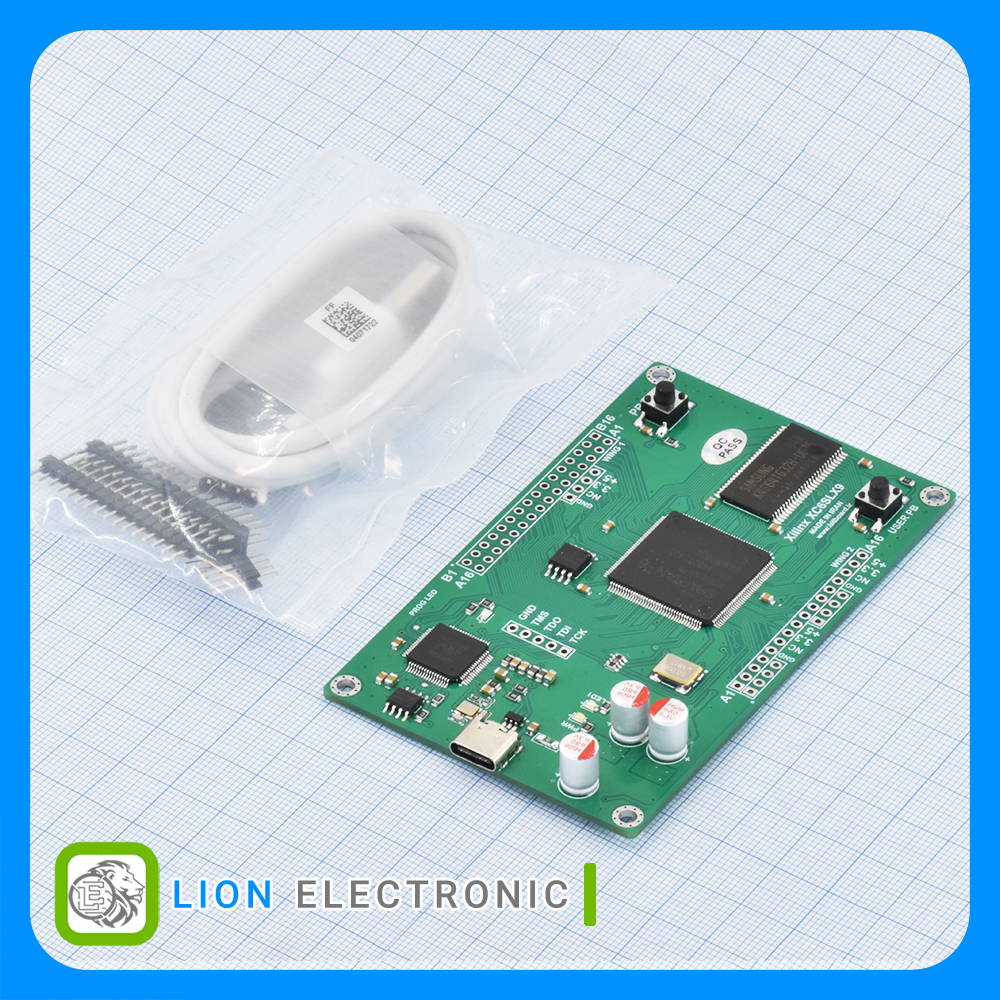

این برد توسعه ی FPGA با استفاده از تراشه ی Xilinx Spartan-6 XC6SLX9 طراحی شده و برای کاربردهای آموزشی، تحقیقاتی و توسعه سیستم های دیجیتال و سیستم های نهفته (Embedded) مناسب است. درگاه USB آن از طریق تراشه ی FT2232H پیاده سازی شده که علاوه بر تغذیه و ارتباط سریال، امکان پروگرام و دیباگ مستقیم FPGA را بدون نیاز به پروگرامر خارجی فراهم می کند.



برای گسترش قابلیت های پردازشی، برد به یک حافظه SDRAM خارجی از نوع K4S561632    (با ظرفیت 64Mbit) مجهز شده که امکان ذخیره سازی داده های حجیم و اجرای برنامه های پیچیده تر مانند پردازش تصویر یا سیستم عامل های سبک را فراهم می سازد. همچنین، یک حافظه ی فلش SPI مدل W25Q32 برای ذخیره سازی دائم پیکربندی (bitstream) و داده های نرم افزاری تعبیه شده است.



فرکانس پایه سیستم از یک اسیلاتور 50 مگاهرتز تامین می شود که می تواند با استفاده از ماژول های داخلی FPGA  (نظیر PLL یا DCM) برای تولید فرکانس های موردنیاز سیستم تغییر یابد. این برد قابلیت اتصال به ماژول ها یا بردهای جانبی مختلف را دارد و با توجه به ترکیب حافظه، ارتباط USB و منابع کلاک، بستری کامل برای توسعه پروژه های پیشرفته دیجیتال فراهم می کند.

مشخصات برد توسعه DK-S6LX9-V10

  • Part Number
    برد توسعه DK-S6LX9-V10
  • Maximum RAM Capacity
    N/A
  • Installed RAM
    8MB
  • Cache Memory
    N/A
  • Processor Brand
    Xilinx
  • Minimum Operating Temperature
    0C
  • Product Type
    Development Board
  • Chipsets
    Xilinx Spartan-6 XC6SLX9
  • Maximum Operating Temperature
    +70C
  • Frequency
    N/A
  • Dimensions
    N/A
  • Interface Type
    USB
  • Operating Supply Voltage
    5V
