نحوه شناسایی قطعات روی برد از روی حروف
اگر تا به حال سعی کرده باشید بردهای الکترونیکی را تعمیر کنید، معمولا از نگاه کردن به یک قطعه و ندانستن وظیفه آن قطعه احساس ناامیدی می‌کنید. البته هر چه مواجهه شما با بردها و قطعات الکترونیکی بیشتر شود، شناخت بیشتری نسبت به آنها پیدا می‌کنید. خوشبختانه منابع آنلاین زیادی وجود دارد که می تواند به شناخت بهتر قطعات الکترونیکی کمک کند. ما هم به جای شکایت از این وضعیت، تصمیم گرفتیم آموزشی برای را به شما معرفی کنیم و شما را از سردرگمی در بیاوریم. در این آموزش سعی کرده‌ایم با کمک تصاویر حروف اختصاری قطعات الکترونیکی روی برد را به شما معرفی کنیم.
لیون الکترونیک، فروشگاه قطعات الکترونیک مرجع اصلی واردات قطعات الکترونیک در این مقاله شما را با شناسایی قطعات روی برد از روی حروف آشنا می‌کند:

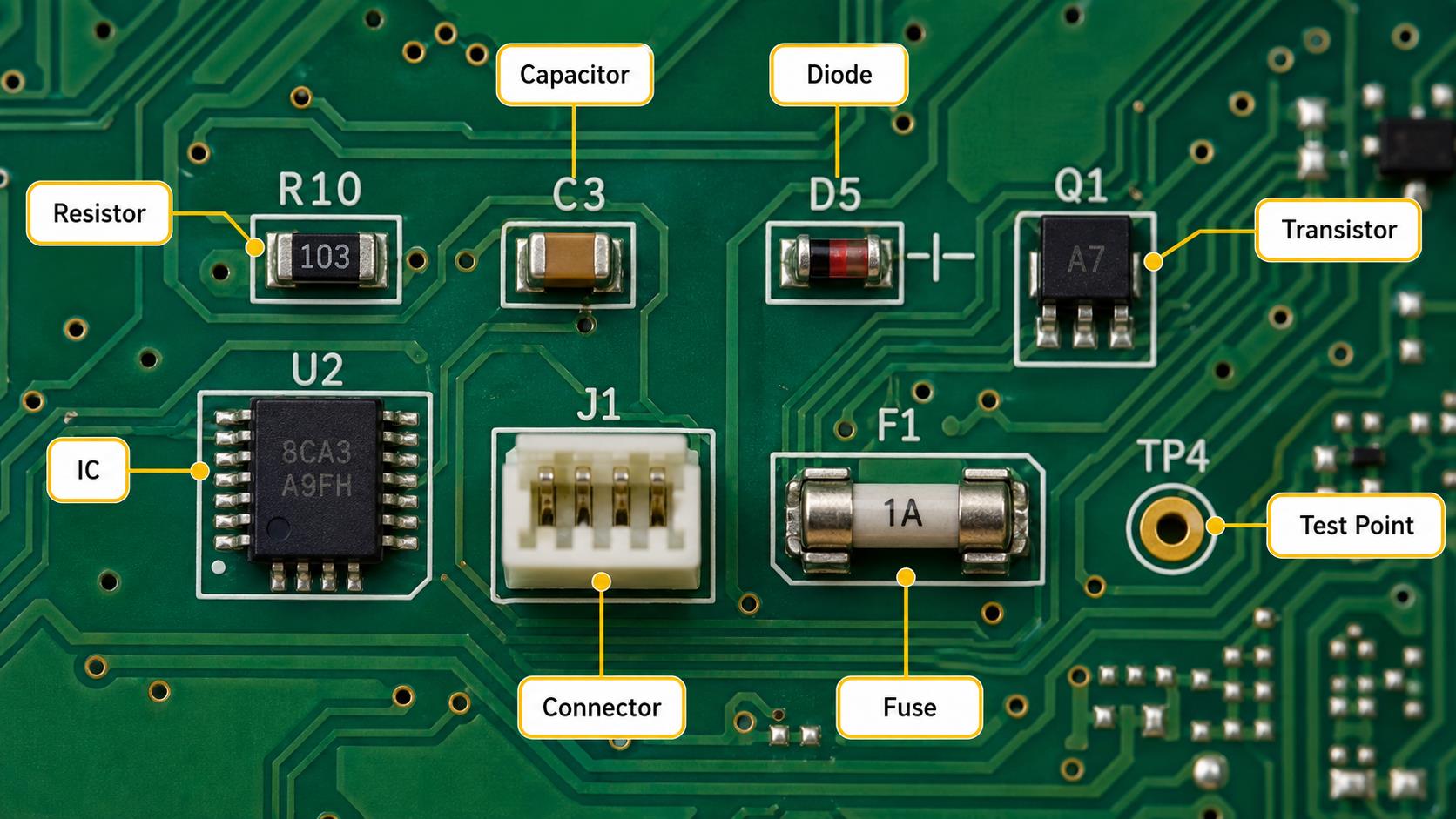

نماد قطعات الکترونیکی روی برد
در اینجا لیستی از برخی نماد قطعات الکترونیکی روی برد آمده است. با این حال، درک این نکته مهم است که این فقط یک راهنما است. برخی از طراحان PCB فقط از بخشی از این لیست استفاده می کنند یا ممکن است از کدی برای نوع دیگری از مؤلفه استفاده کنند. برای داشتن اطلاعات بیشتر درباره این مباحث می‌توانید مقاله «معرفی برد مدار چاپی (PCB)» را مطالعه کنید.
| قطعه | حروف اختصاری | قطعه | حروف اختصاری |
| پل دیودی | BR | باتری | BT |
| خازن | C | قطع کننده مدار | CB |
| کوپل کننده جهت دار | DC | دیود | D |
| فیوز | F | اوسیلاتور | G |
| آیسی | IC | جامپر یا جک | J |
| رله یا کنتاکتور | K | سلف | L |
| ال ای دی | LED | وریستور اکسید فلزی | MOV |
| بلندگو | LS | منبع نغذیه | PS |
| پلاگ یا پریز | P | ترانزیستور | Q |
| پتانسیومتر | POT | مقاومت | R |
| سوئیچ | S or SW | ترانسفرمر | T |
| ترمینال بلوکی | TB | ترموکوپل | TC |
| تست پوینت | TP | ترانسیستور | TR |
| آیسی | U | مقاومت متغیر | VR |
| ترانسدیوسر | X | کریستال | XTAL |
| دیود زنر | Z | دیود زنر | ZD |
چگونه قطعات الکترونیک را به صورت گام به گام شناسایی کنیم؟
مانند بسیاری از چیزهای دیگر در زندگی، زمانی که کار را به بخش‌های کوچک‌تر تقسیم کنیم، انجام دادن هر بخش آسان‌تر می‌شود.
ابتدا سعی کنید بفهمید وظیفه و کار آن برد چیست و برای چه کاری استفاده می شود؟ آیا این یک مادربرد است یا فقط یک کار خاص انجام می دهد؟ برخی از بردهای الکترونیک با کدهایی مشخص شده اند که به این روند کمک می کند. به عنوان مثال، برد DMCB در تصویر زیر یک برد کنترل اصلی برای سیستم DOS در سیستم‌های GE Mark V است.
در مرحله بعد، اجزای پسیو، مانند خازن ها و سلف ها را شناسایی کنید. به طور مثال به دنبال مقاومت و پتانسیومتر بگردید. معمولاً مقاومت‌ها علامت اهم دارند. نماد اهم حرف یونانی Omega است که به شکل زیر است: 100MΩ که به 100 مگا اهم ترجمه می شود.
سایر اجزایی که به راحتی قابل شناسایی هستند عبارتند از: اسیلاتورها (سیلندرها یا جعبه هایی که معمولاً با X یا Y مشخص می شوند)، ترانسفورماتورها (T)، دیودها (D) و رله ها (با علامت K مشخص می شوند).
حالا ببینید که آیا برد فیوز دارد یا خیر. فیوزها اغلب به شکل استوانه‌های شفاف یا مات هستند. سپس سعی کنید.
پس از آن کانکتورهای برد را شناسایی کنید. کانکتورها برای اتصال سایر بردها به مدار یا اتصال برد به یک سیستم بزرگتر یا اجزای خارجی استفاده می شوند. انواع مختلفی از کانکتورها وجود دارد که می‌توانید ماه ها وقت صرف کنید تا همه آنها را بشناسید، اما رایج ترین آنها بک پلن، ترمینال‌های بلوکی، پین هدرها و سوکت هایی هستند که پین هدرها داخل آن می‌روند، و جک ها و دوشاخه ها هستند.
در نهایت، پردازنده و سایر آیسی‌های روی برد را شناسایی کنید. بسیاری از آیسی ها دارای شناسه سازنده و شماره قطعه هستند. اگر چنین باشد، ممکن است بتوانید یک دیتاشیت آن را جستجو کنید تا درباره تراشه بیشتر بدانید.
متداول ترین قطعات در بردهای الکترونیک
بردهای الکترونیکی می‌توانند دارای اجزای بسیار متفاوتی باشند، در زیر ما هشت نوع از رایج ترین قطعات تشکیل دهنده بردهای الکترونیک را معرفی میکنیم.
باتری‌ها در بیشتر موارد با علامت "BT" نشانه گذاری می شوند. در مدارات از باتری‌ها برای ذخیره توان و پشتیبانی استفاده می‌کنند .
خازن ها با علامت "C" نشانه گذاری می‌گردند. خازن‌ها انرژی را ذخیره می کنند. معمولا بر روی خازن‌ها عبارت میکروفاراد (µF) یا میلی‌فاراد (mF) مشاهده می‌شود.
دیودها با علامت D یا CR و دیودهای زنر ممکن است دارای علامت Z یا ZD باشند. از دیودها برای تنظیم ولتاژ و بسیاری کاربردهای دیگر در مدارات الکترونیکی استفاده می‌شود.
سلف ها با علامت L مشخص می‌شوند. سیم پیچ های سلف انرژی را در میدان مغناطیسی حاصل از عبور جریان الکتریکی ذخیره می‌کنند.
ال ای دی ها یا دیودهای ساطع کننده نور با علامت LED مشخص می‌شوند. ال ای دی ها انرژی الکتریکی را به نور تبدیل می کنند و در مدارات الکترونیک برای مشخص کردن وضعیت سیگنال به کار می‌روند.
مقاومت ها را با علامت R مشخص می‌کنند. مقاومت ها جریان را کاهش می دهند، سطوح سیگنال را تنظیم می کنند، ولتاژها را تقسیم می کنند. آنها همچنین می‌توانند توان الکتریکی را به شکل گرما تلف کنند.
سوئیچ ها با علامت S مشخص می‌شوند. سوئیچ‌ها درست مانند کلید یک چراغ، برای روشن یا خاموش کردن وسایل استفاده می‌شوند.
ترانزیستورها با علامت Q مشخص می‌گردند. ترانزیستورها نوعی نیمه هادی هستند. ترانزیستور کار سوئیچ و تقویت و تصحیح سیگنال را بر عهده دارد. چرا ترانزیستورها با Q نشان داده می شوند؟ زیرا قبل از اینکه برای اولین بار در دهه 1950 معرفی شدند، ترانسفورماتورها مخفف T را گرفته بودند.
به طور کلی اگر به مباحث این چنینی علاقه دارید و می‌خواهید بیشتر با این قطعات و دستگاه‌های رایج آشنا شوید، پیشنهاد میکنیم مقاله«رله چیست ؟ انواع رله و کاربرد آنها» ما را از دست ندهید و حتما آن را در مجله لیون الکترونیک مطالعه کنید؛ زیرا این مورد یکی دیگر از رایج‌ترین مفاهیم در دنیای الکترونیک است که بای با آن آشنا شوید.
جهت مشاهده آموزش کامل خواندن دیتاشیت کلیک کنید.
کلام اخر
در این مقاله سعی کردیم معنی حروف روی برد الکترونیک را بیان کنیم تا شما زمانیکه با بردها و قطعات الکترونیک مواجه می‌شوید، دچار سردرگمی نشوید. با شناخت حروف اختصاری قطعات الکترونیکی روی برد می توانید با آگاهی بردهای الکترونیک را بررسی کنید و بتوانید در تعمیر ان قطعات الکترونیکی موفق شوید.
