JMD1.3TFT-12
JMD1.3TFT-12
Part Number
6265
Lion Part
Datasheet
Shenzhen Jinma Ding Electronics Manufacture
نمایشگر TFT LCD رنگی 1.3 اینچ رزولوشن 240(H)RGB x 240(V) با رابط SPI و کنترلر ST7789P3، کانکتور 12 پین لحیمی

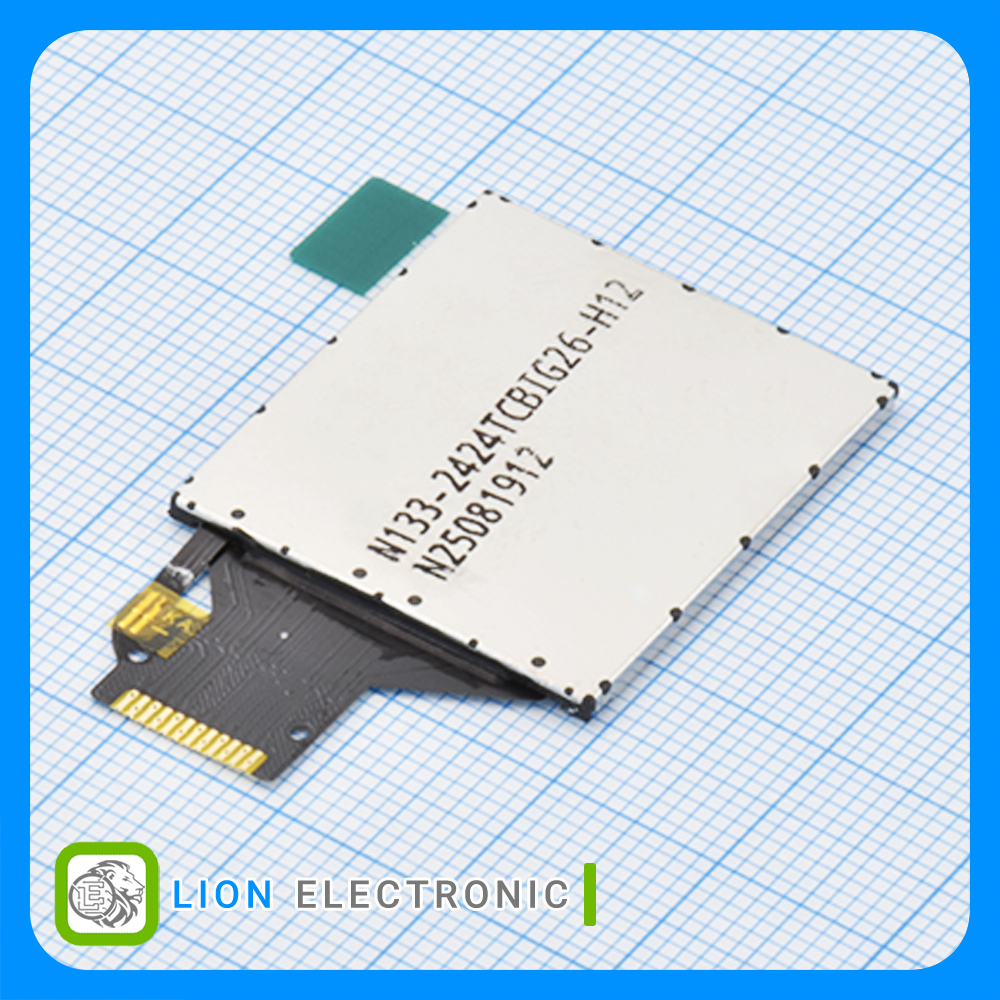

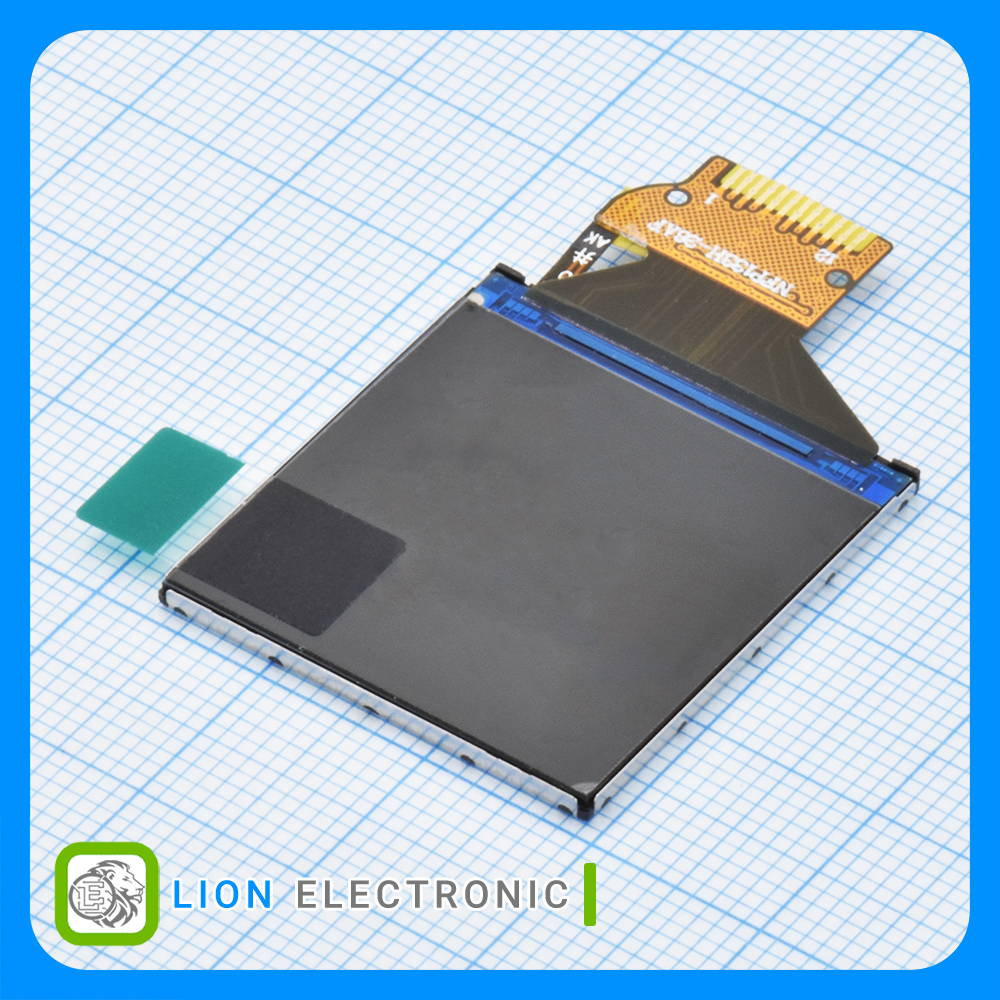

TFT LCD Display 1.3 inch, 240(H)RGB x 240(V) Resolution with SPI Interface, ST7789P3 Controller, Solderable 12 Pin FPC Connector
معرفی
نمایشگر TFT LCD رنگی 1.3 اینچ رزولوشن 240(H)RGB x 240(V) با رابط SPI و کنترلر ST7789P3، کانکتور 12 پین لحیمی
TFT LCD Display 1.3 inch, 240(H)RGB x 240(V) Resolution with SPI Interface, ST7789P3 Controller, Solderable 12 Pin FPC Connector
Specifications
- Product: TFT Display
- Interface Type: SPI
- Controller Type: ST7789P3
- Display mode: Normally Black, Transmissive
- Number of Pins: 12
- Resolution: 240(H)RGB x 240(V)
- Operating Supply Voltage: 2.4 - 3.3V
- Touch Panel: No
- Backlighting: Yes
- Display Size - inch: 1.3
- Viewing Area - W x H: 23.4(V) x 23.4(H) mm
- Modules Size - W x H x T: 26.16(H) x 29.22(V) x1.5(D) mm
- Packaging: Bulk
مشخصات JMD1.3TFT-12
JMD1.3TFT-12
Part Number
ST7789P3
Controller Type
Yes
Backlighting
26.16(H) x 29.22(V) x1.5(D) mm
Modules Size - W x H x T
No
Touch Panel
23.4(V) x 23.4(H) mm
Viewing Area - W x H
Normally Black, Transmissive
Display mode
12
Number of Pins
Bulk
Packaging
1.3
Display Size - inch
240(H)RGB x 240(V)
Resolution
2.4 - 3.3V
Operating Supply Voltage
TFT Display
Product
SPI
Interface Type
نظرات کاربران
علیرضا پردل
1405-08-03 21:14
آیا این lcd با این F1001-T-12-25T-R کانکتور سازگار هست.
اگر که نیست میتونید بگید چه کانکتور مناسب هست
پاسخ مدیر:
سلام دوست عزیز کانکتور این نمایشگر لحیمی هست و روی برد لحیم میشه
