TL494CDR
TL494CDR
Part Number
819
Lion Part
Datasheet
Texas Instruments Manufacture
سوئیچ کنترلر 40 ولت 200 میلیآمپر با پکیج SOP-16
Pulse-Width-Modulation Control Circuits
معرفی

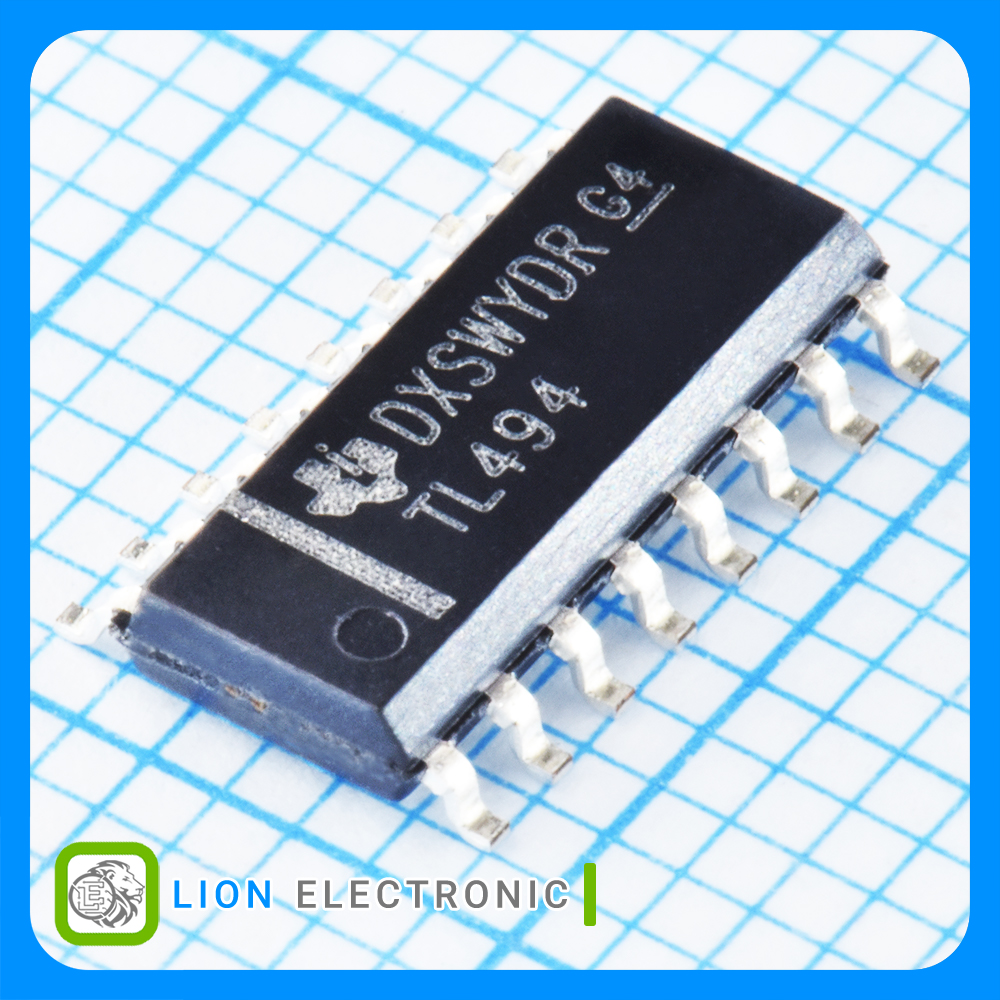

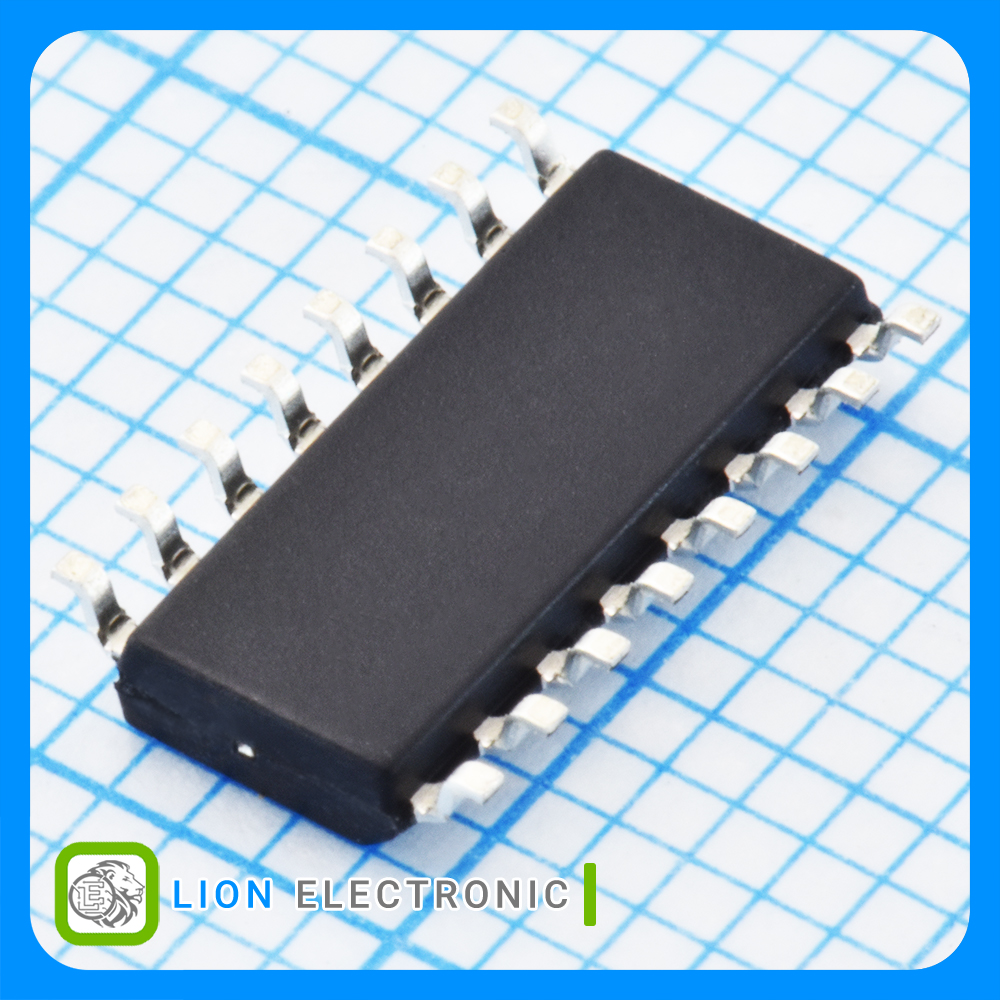

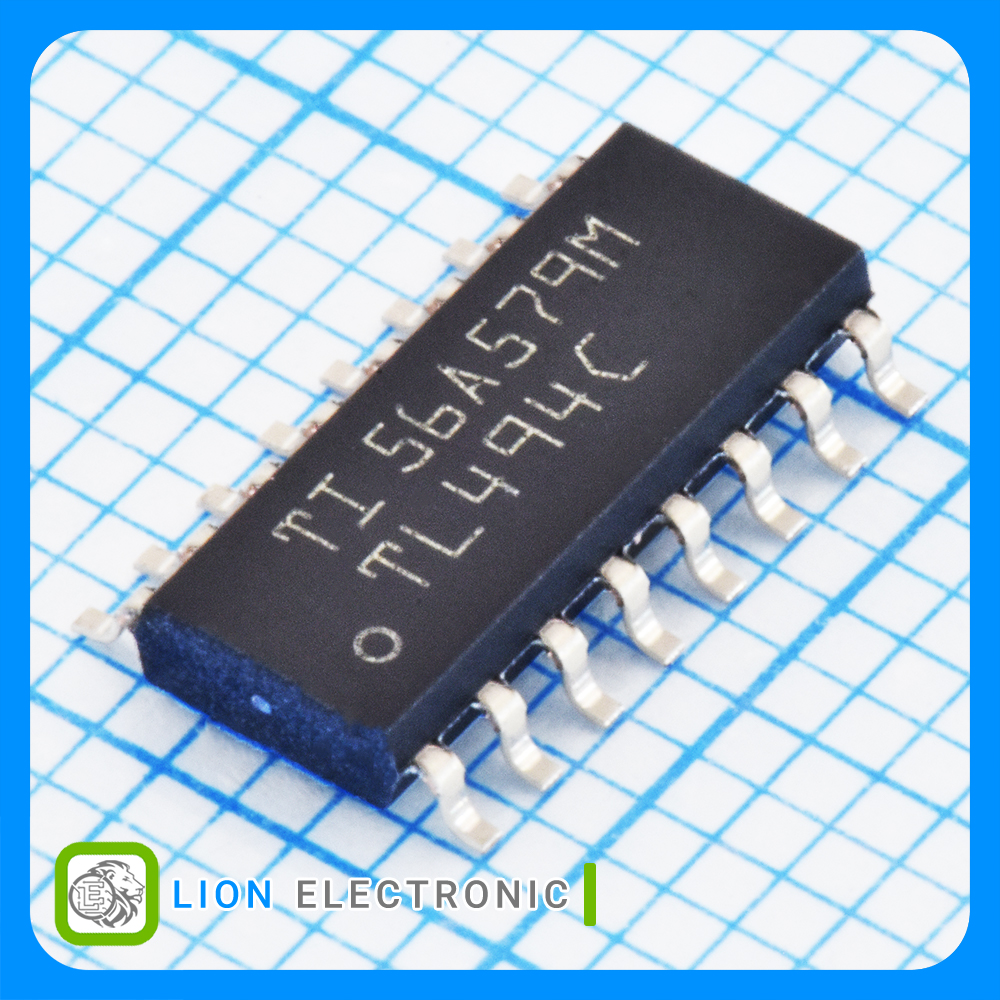

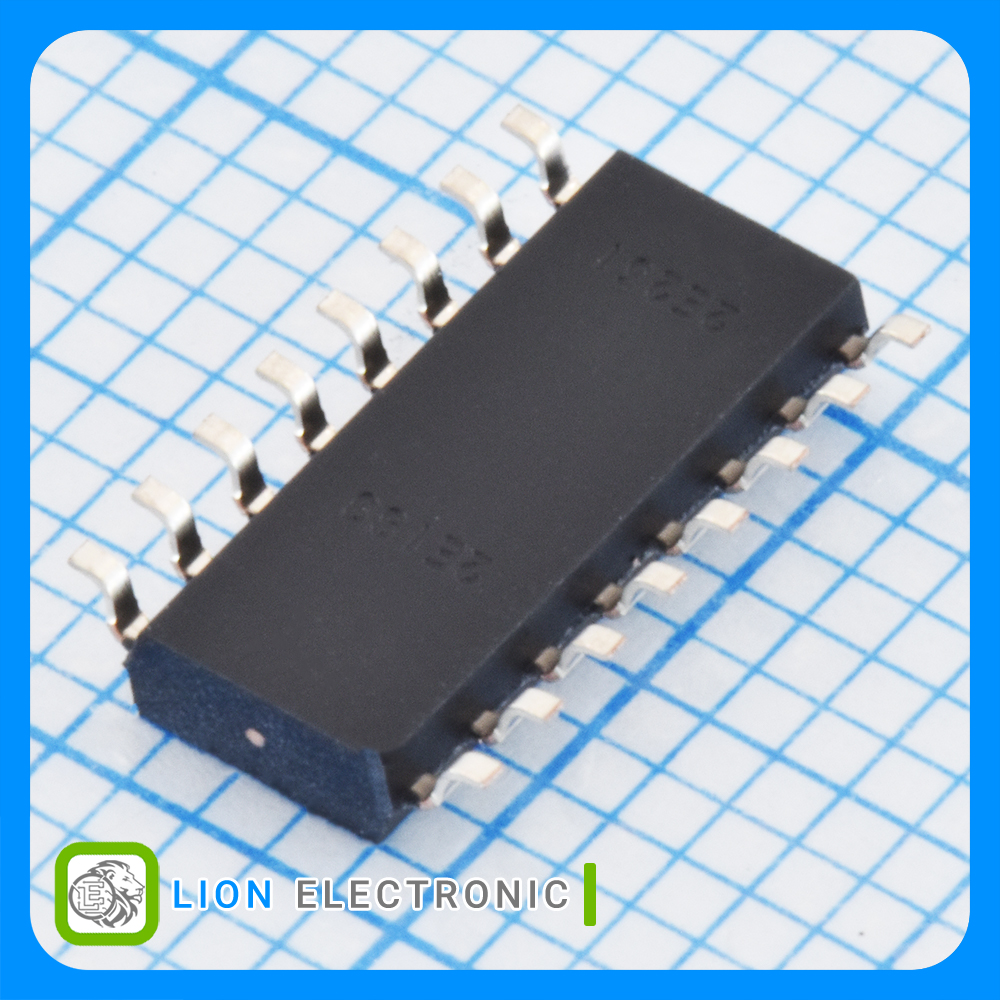

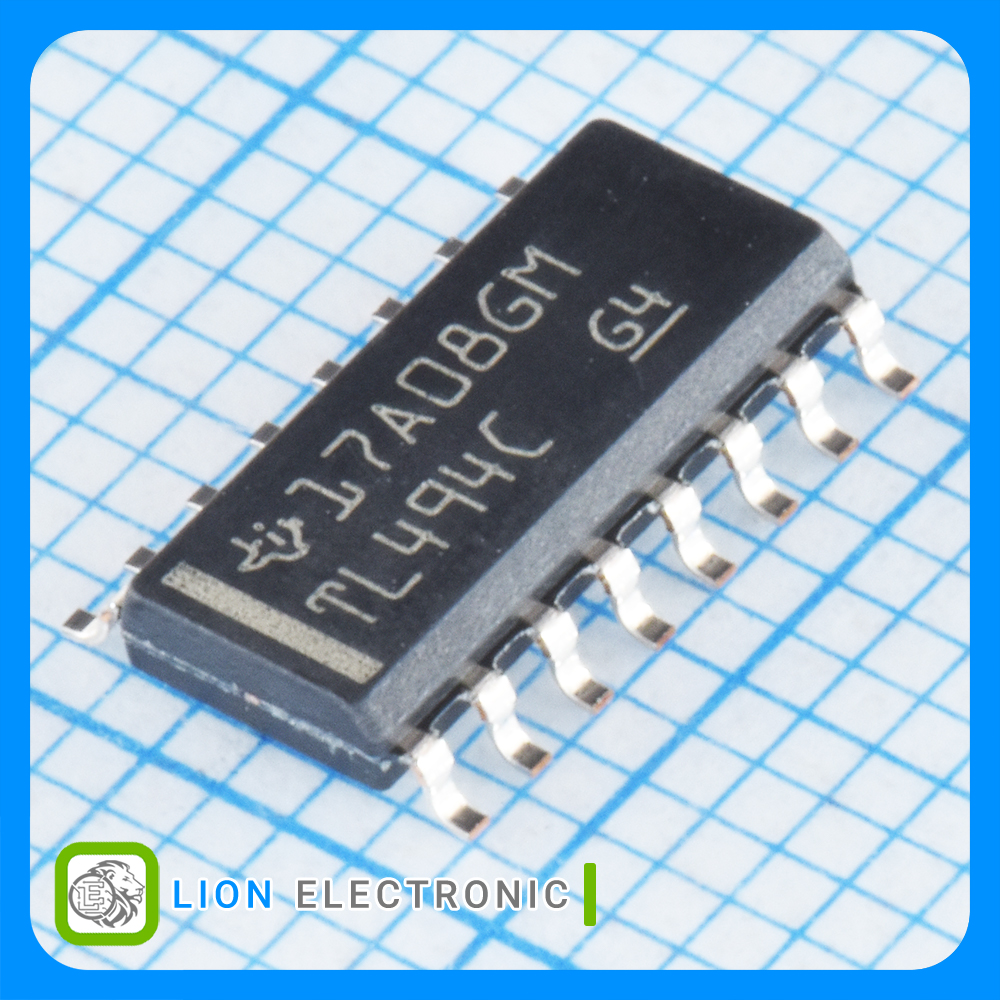

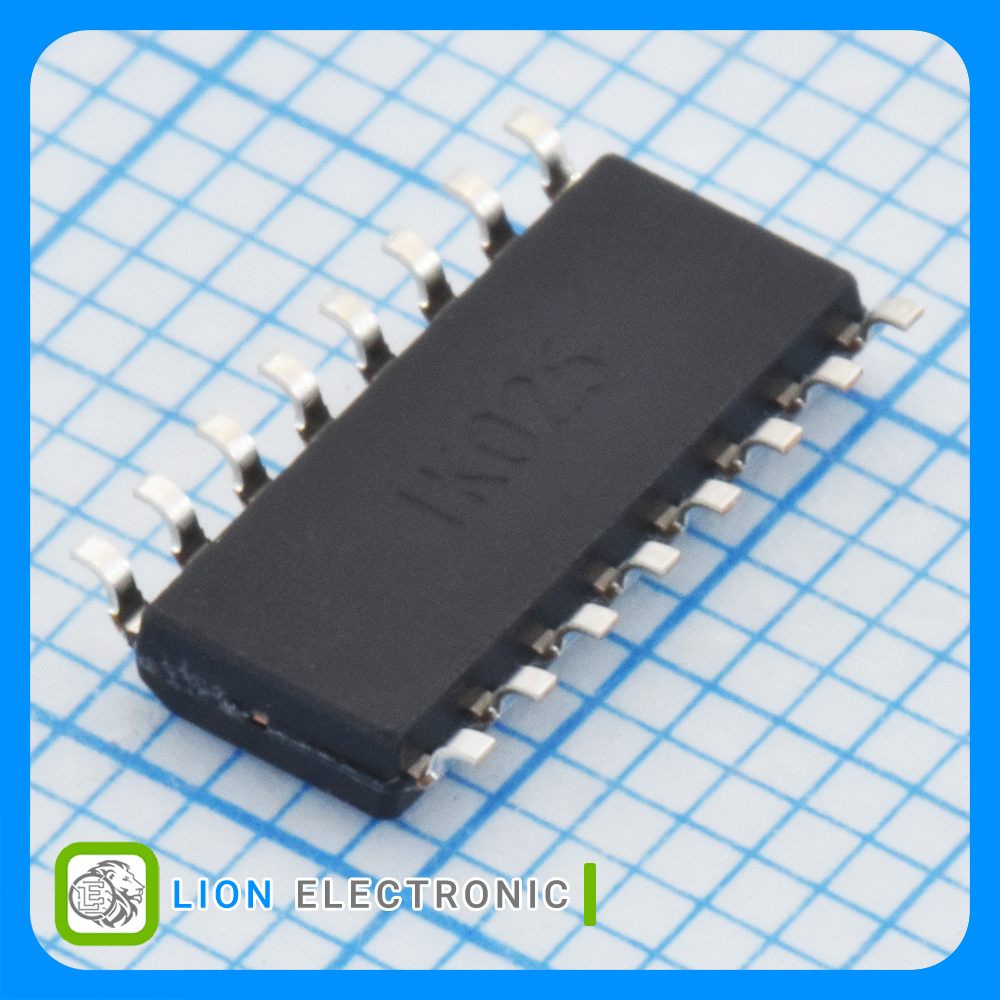

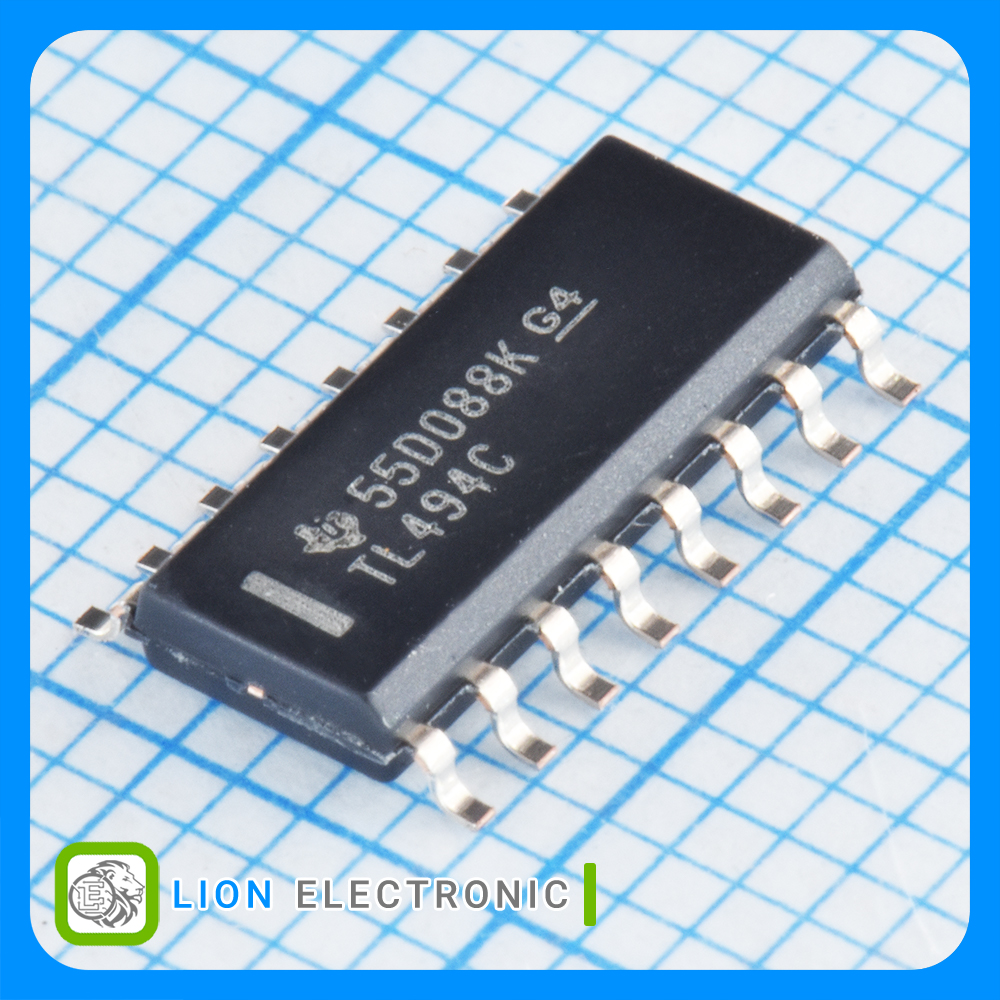

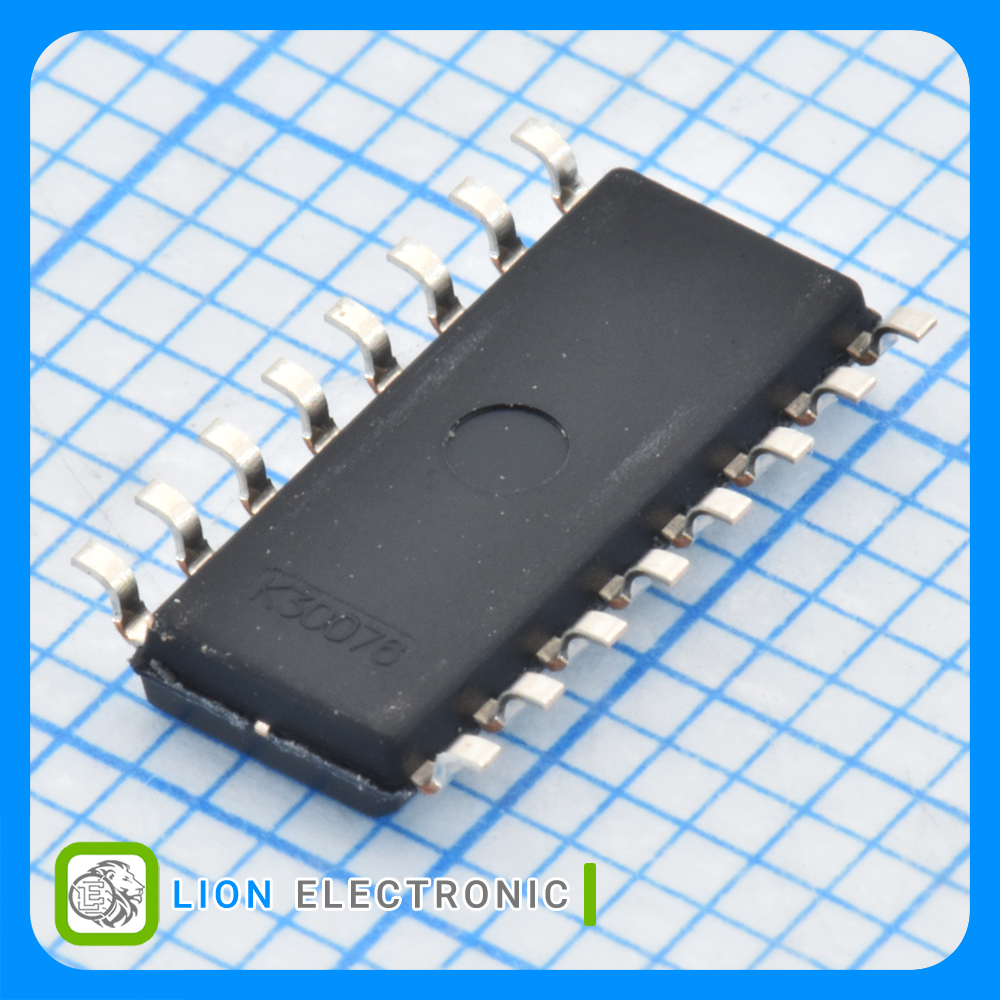

آیسی TL494CDR
آیسی TL494 داری تمامی مدارات کنترل مدولاسیون پهنای باند یا PWM در قالب یک تراشه واحد است. این تراشه که برای قسمت کنترل منابع تغذیه سوئیچینگ طراحی شده است، انعطاف پذیری زیادی دارد و میتوان آن را برای بسیاری کاربردهای تغذیهای کانفیگ نمود. آیسی TL494 دارای دو عدد تقویت کننده خطا یا ارور آمپلی فایر، یک نوسان ساز قابل تنظیم داخلی، یک مقایسه کننده کنترل زمان مرده (DTC)، یک فلیپ فلاپ کنترل پالس، یک رگولاتور 5 ولت داخلی و مدارات کنترل خروجی است. از این آیسی میتوان در ساخت منبع تغذیه کامپوتر، منابع تغذیه AC/DC دارای پاور فاکتور بالای 90 وات و بسیاری کاربردهای دیگر استفاده نمود.این آیسی در پکیج های دیپ و اس ام دی به بازار عرضه گردیده و دارای 16 پایه است.
خرید آیسی TL494CDR
فروشگاه واردات قطعات الکترونیک لیون الکترونیک عرضه کننده انواع قطعات الکترونیک و انواع آیسی کنترلر سوئیچینگ با قیمت های مناسب و اجناس اورجینال می باشد.
مشخصات TL494CDR
TL494CDR
Part Number
45%
Duty Cycle - Max
2
Number of Outputs
Boost, Buck, Flyback, Forward, Push-Pull
Topology
+70C
Maximum Operating Temperature
Reel
Packaging
SMD/SMT
Mounting Style
0C
Minimum Operating Temperature
7 - 40V
Input Voltage
300kHz
Switching Frequency
40V
Output Voltage
SOP-16
Package-Case
