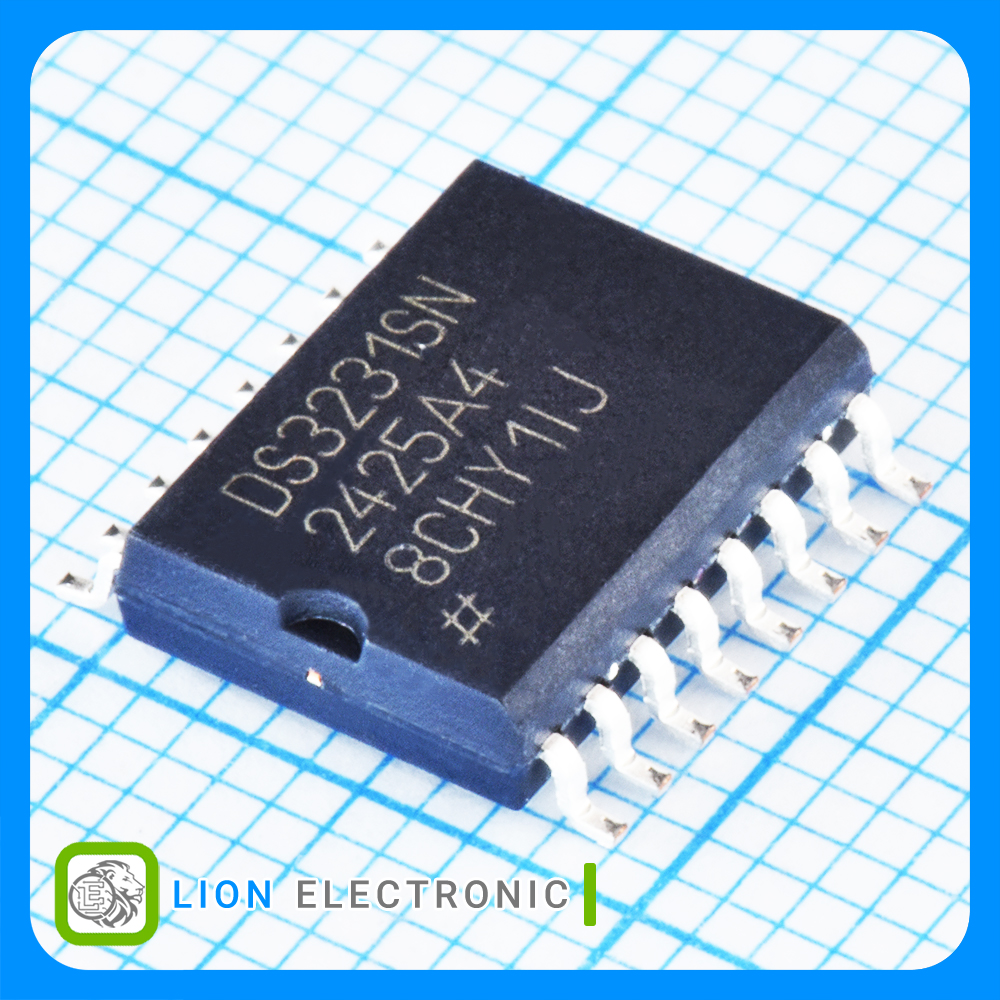

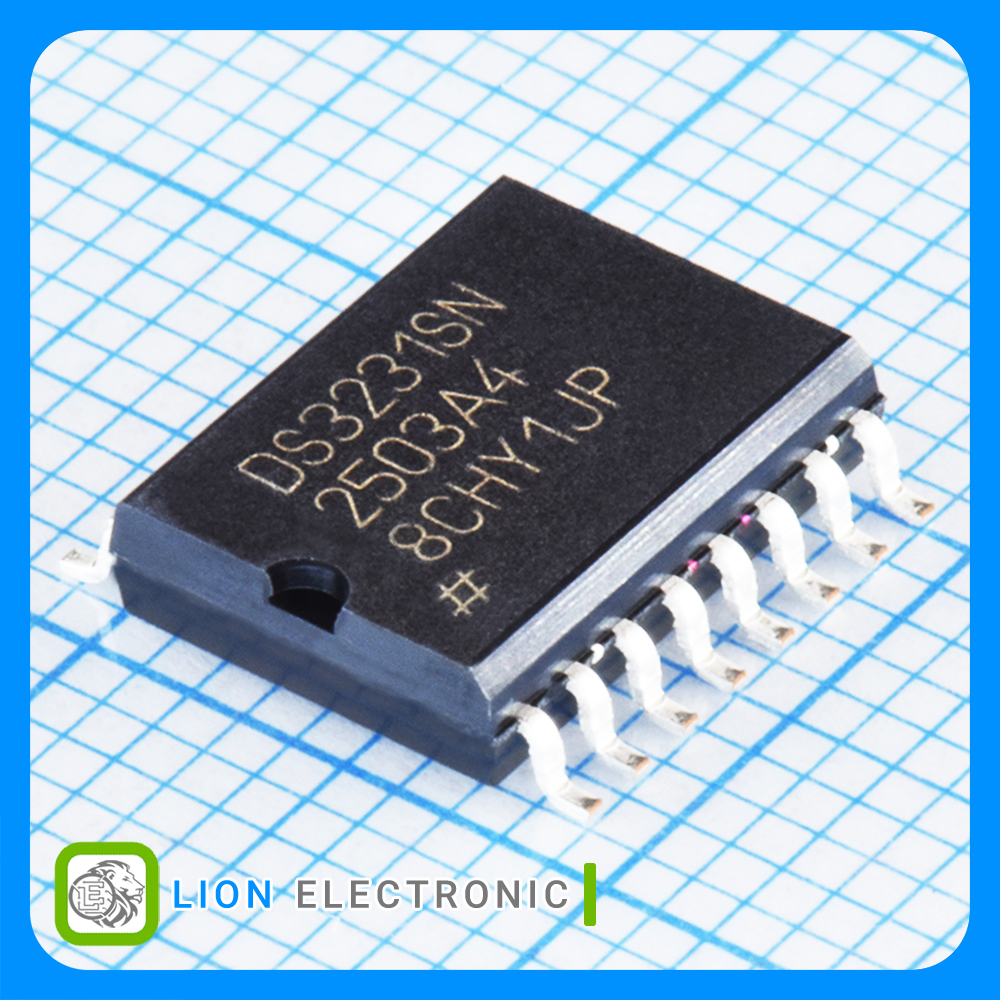

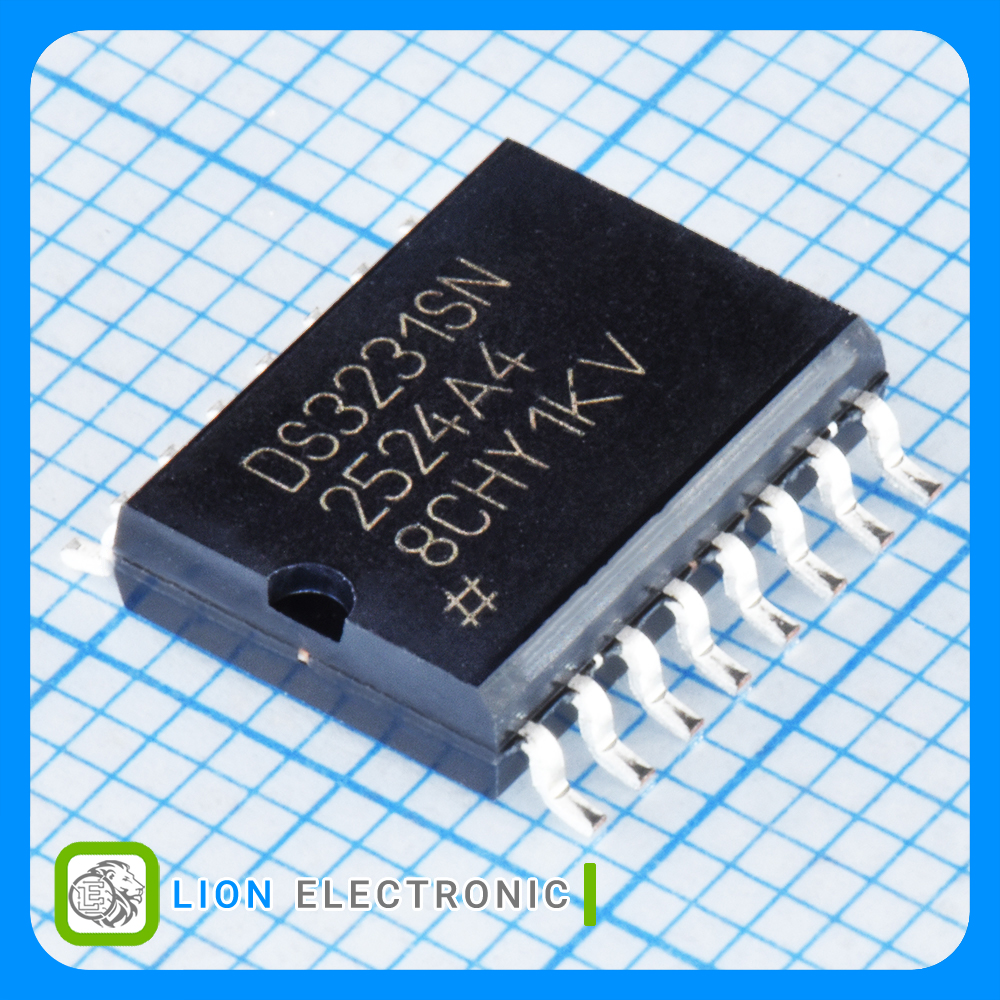

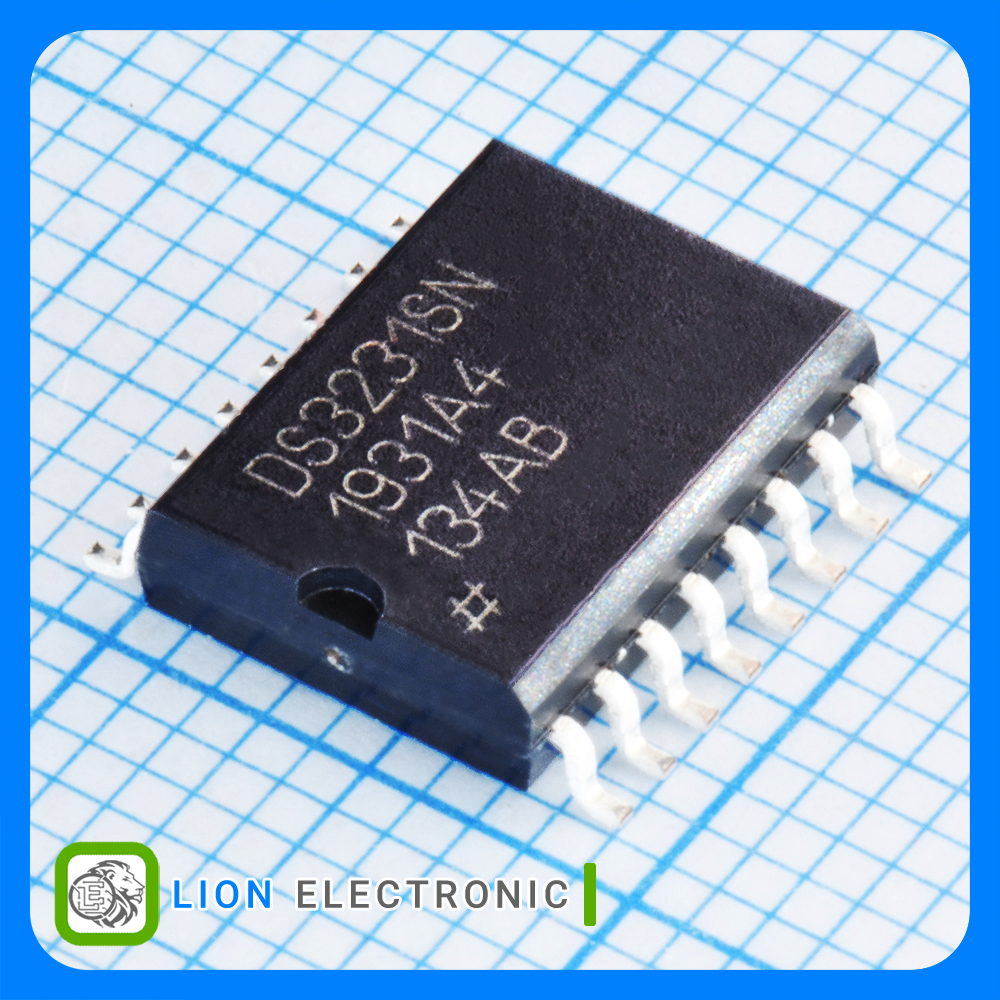

DS3231SN

معرفی آیسی  DS3231SN

تراشه  DS3231SN یکی از دقیق‌ترین آیسی های ساعت(RTC) موجود در بازار است که توسط شرکت Maxim Integrated (اکنون بخشی از Analog Devices) طراحی شده است. این تراشه برای ثبت زمان و تاریخ به‌صورت دقیق حتی در صورت قطع منبع تغذیه طراحی شده و با وجود نوسان‌ساز کریستالی داخلی جبران‌شده با دما، دقتی بسیار بالا در اندازه‌گیری زمان ارائه می‌دهد. به همین دلیل، بسیاری از طراحان هنگام بررسی قیمت آیسی  DS3231SN، این قطعه را به‌عنوان گزینه‌ای مطمئن برای پروژه‌های صنعتی و هوشمند انتخاب می‌کنند.

ساختار و عملکرد DS3231SN

تراشه DS3231SN شامل یک نوسان‌ساز کریستال داخلی، مدار جبران دما (TCXO)، و رابط ارتباطی I2C است که تمام این اجزا در یک بسته کوچک مجتمع شده‌اند. این طراحی باعث می‌شود خطای زمانی حتی در تغییرات دمای محیطی بسیار پایین باقی بماند. دقت عملکرد آن حدود ±2ppm در محدوده دمایی صنعتی است، که معادل خطایی کمتر از یک دقیقه در سال می‌باشد. این ماژول قادر است ساعت، دقیقه، ثانیه، روز، تاریخ، ماه و سال را با در نظر گرفتن سال کبیسه به‌صورت خودکار نگهداری کند.

در صورت قطع برق، ماژول DS3231SN با کمک باتری پشتیبان خود به کار ادامه می‌دهد و داده‌ها از بین نمی‌روند. همچنین قابلیت تولید سیگنال‌های زمان‌بندی‌شده (Alarm و Square-Wave Output) را دارد که در بسیاری از کاربردهای کنترلی و سیستم‌های داده‌برداری (Data Logging) بسیار مفید است. همین عملکرد دقیق و پایدار باعث شده قیمت ماژول DS3231SN در مقایسه با دقت و قابلیت‌های فنی آن کاملاً توجیه‌پذیر باشد.

برای مشاهده قیمت آیسی و تراشه کلیک  کنید

ویژگی‌های فنی و طراحی DS3231SN

DS3231SN با ولتاژ کاری بین 2.3 تا 5.5 ولت عمل می‌کند و از طریق رابط I2C به میکروکنترلرها و سیستم‌های کنترلی متصل می‌شود. مصرف توان بسیار پایین، این تراشه را برای کاربردهای باتری‌دار و قابل حمل مناسب کرده است. علاوه بر این، در این مدل از یک سنسور دمای داخلی نیز استفاده شده که امکان خواندن دمای محیط را به‌صورت دیجیتال فراهم می‌کند. وجود پین‌های خروجی برای سیگنال‌های آلارم و پالس مربعی (Square Wave) کنترل سیستم‌های زمان‌بندی را ساده‌تر می‌سازد.

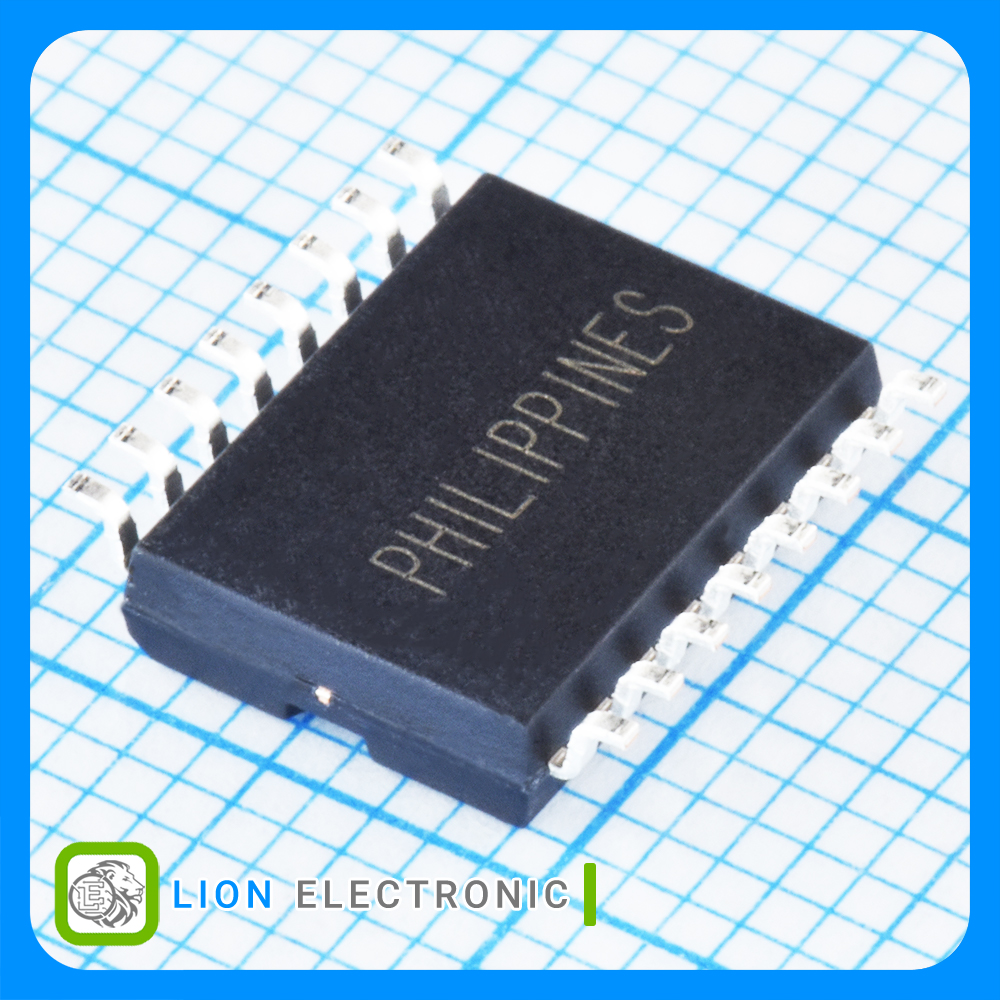

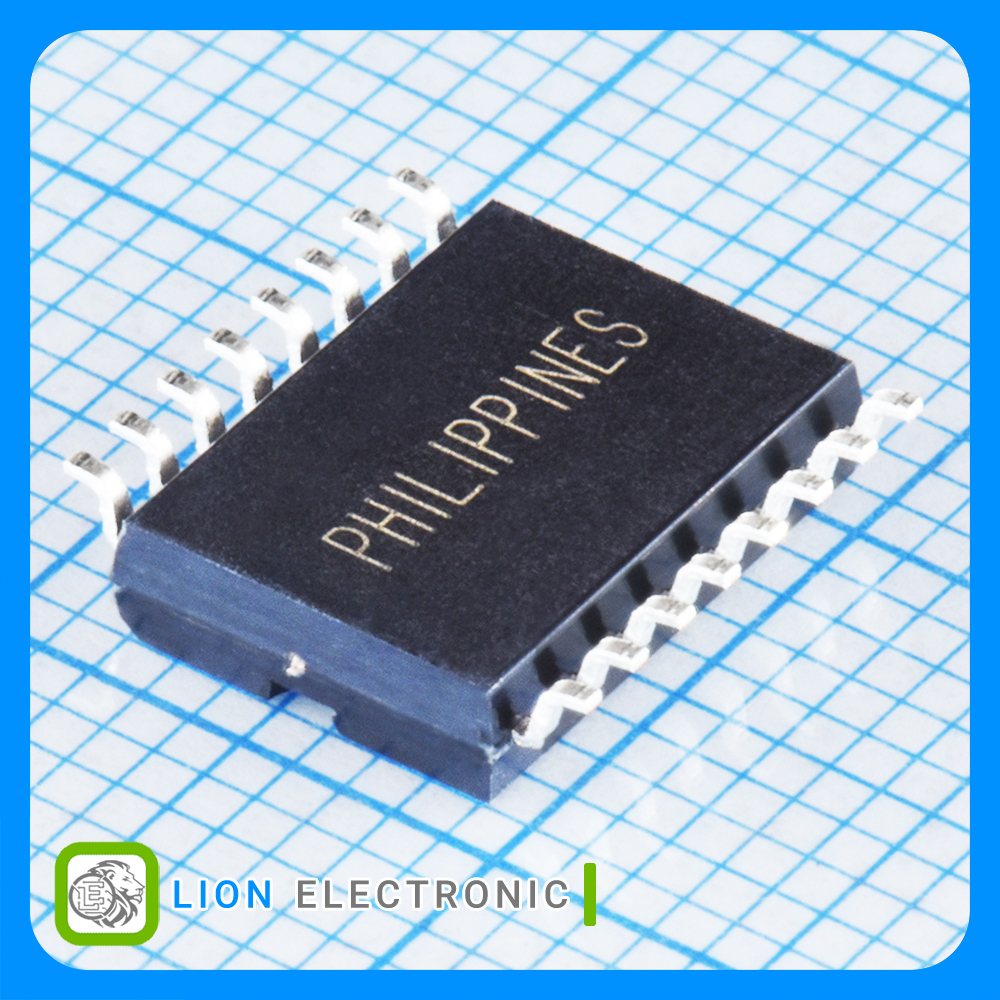

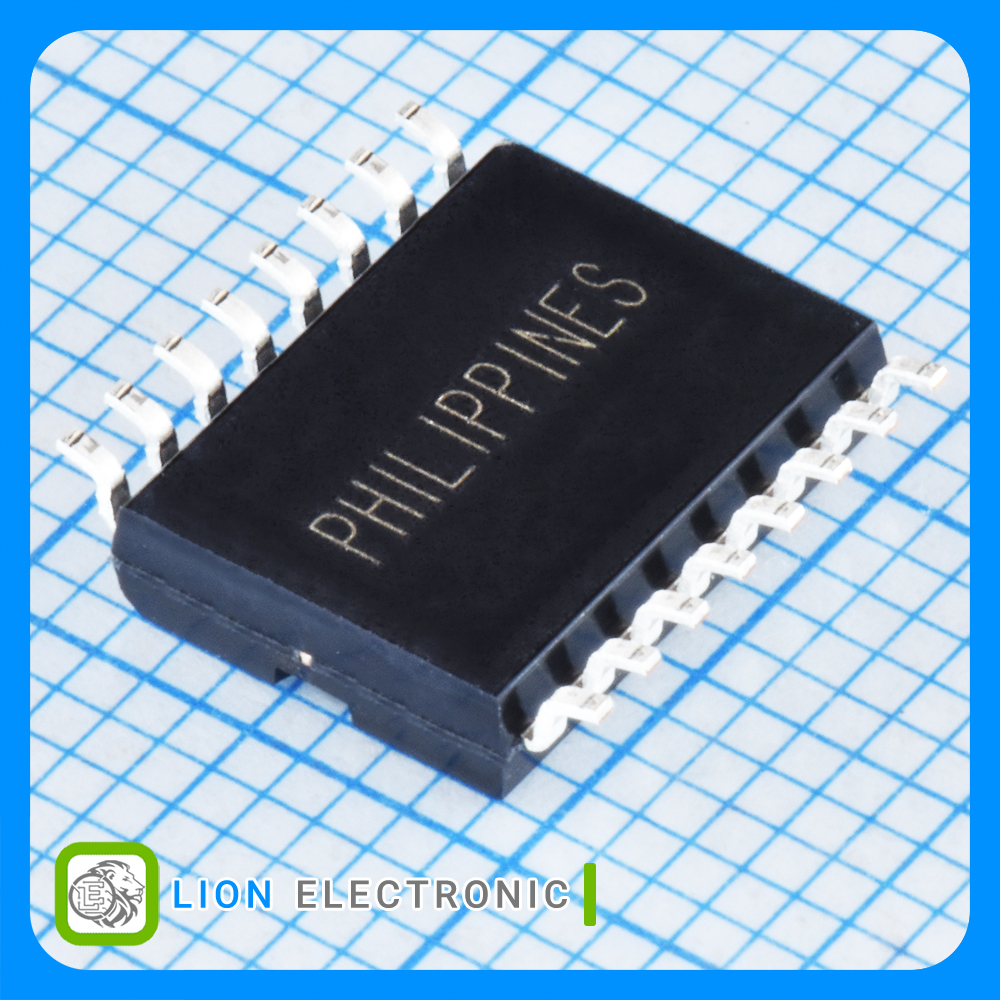

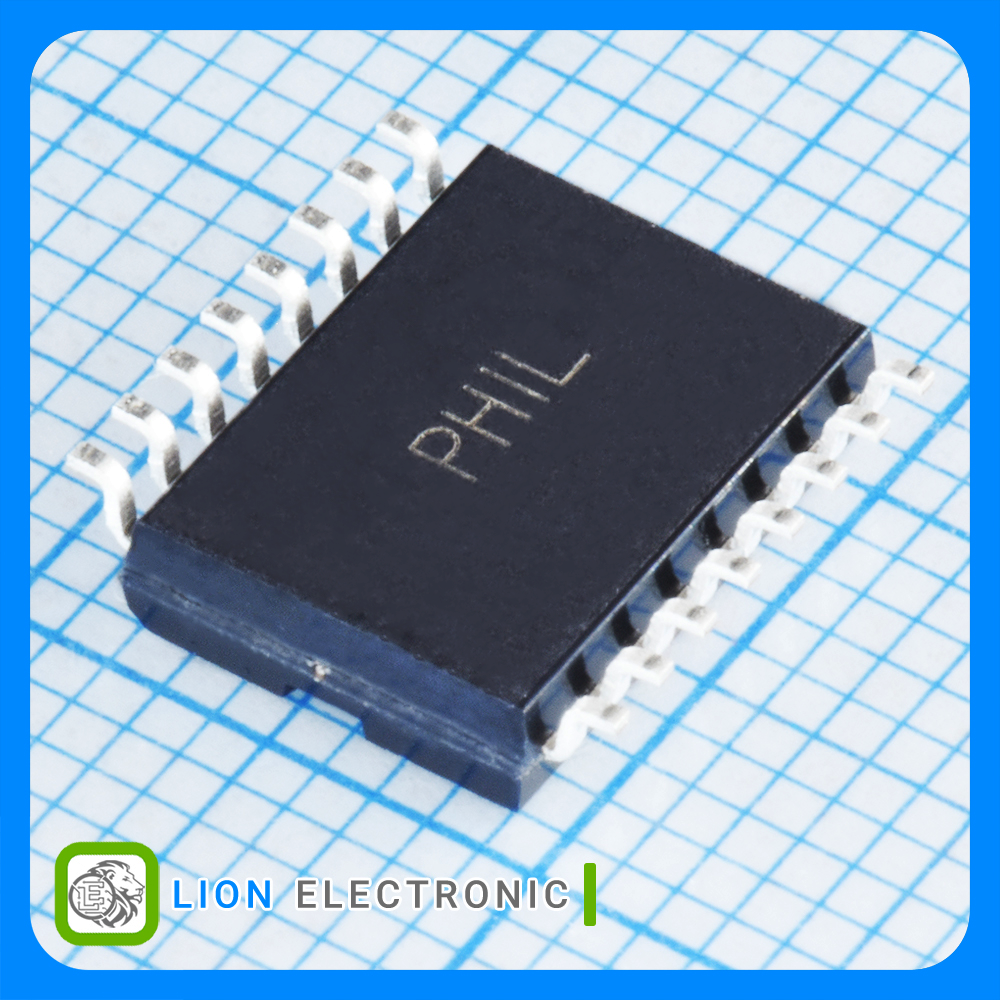

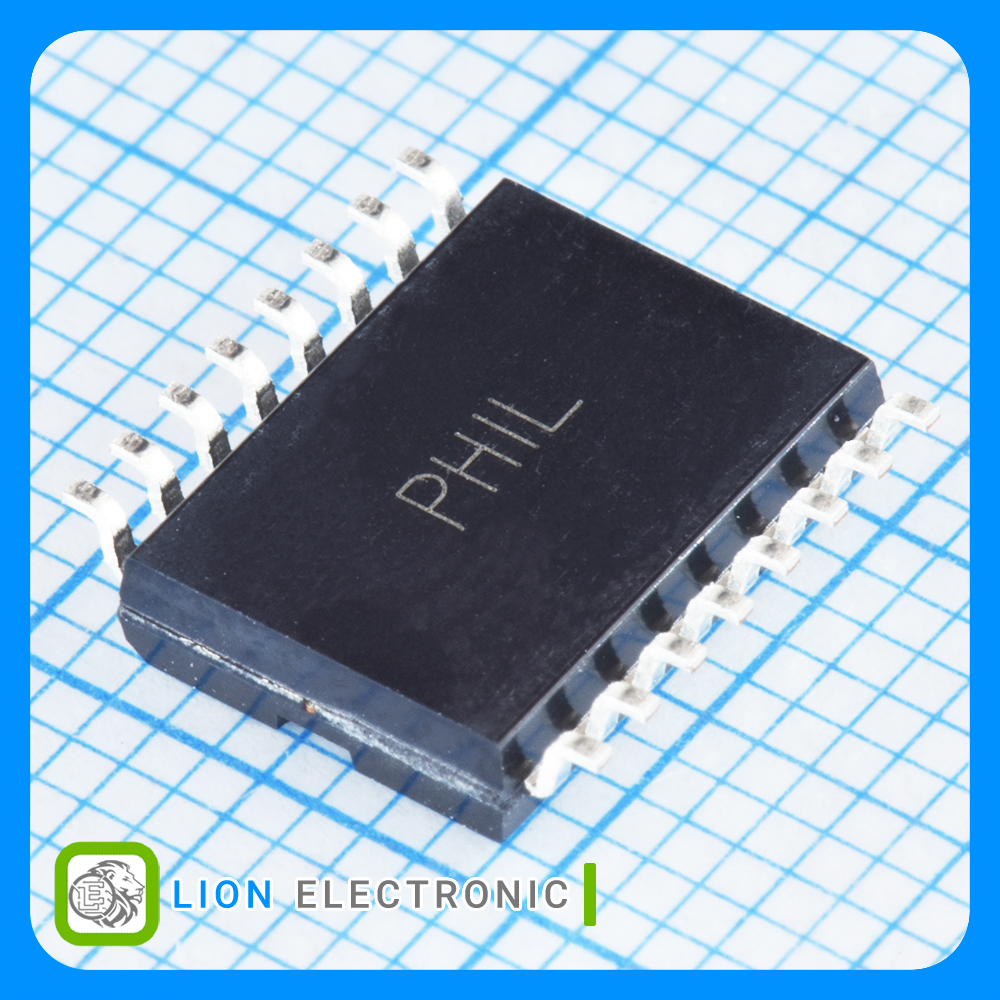

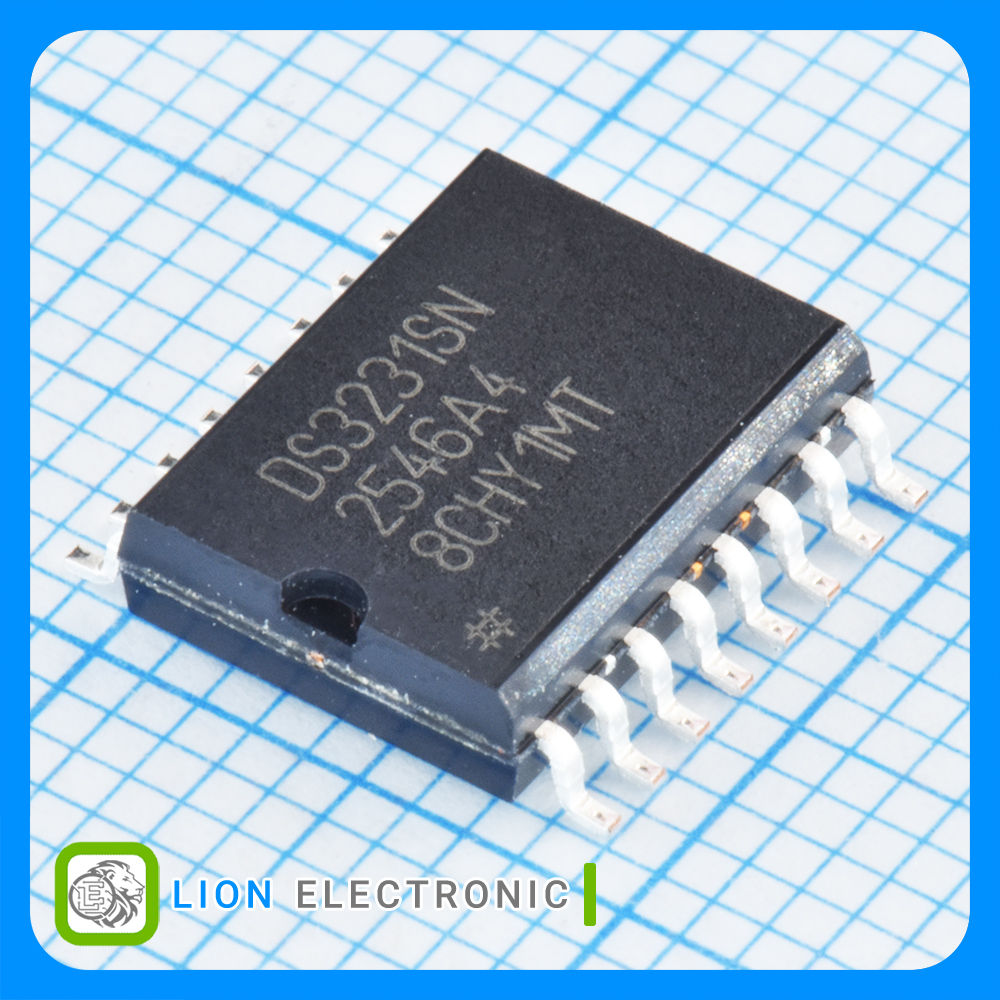

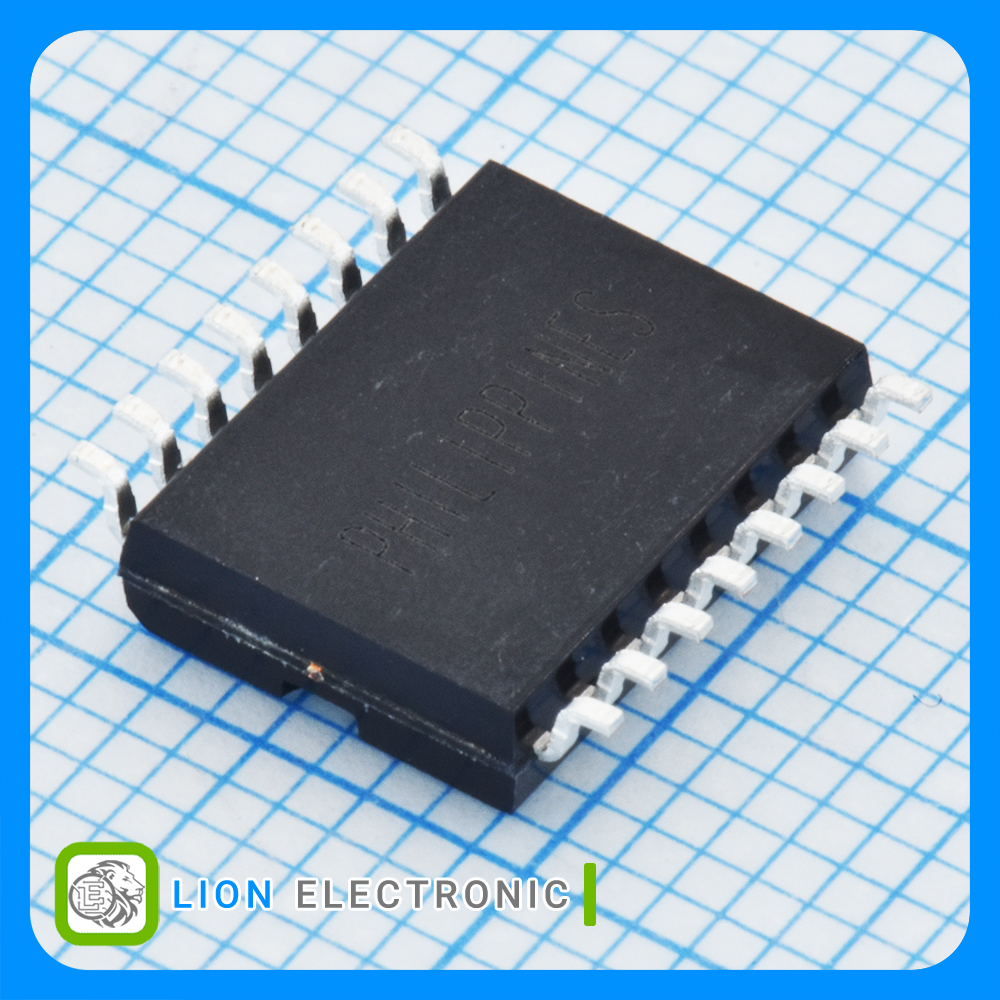

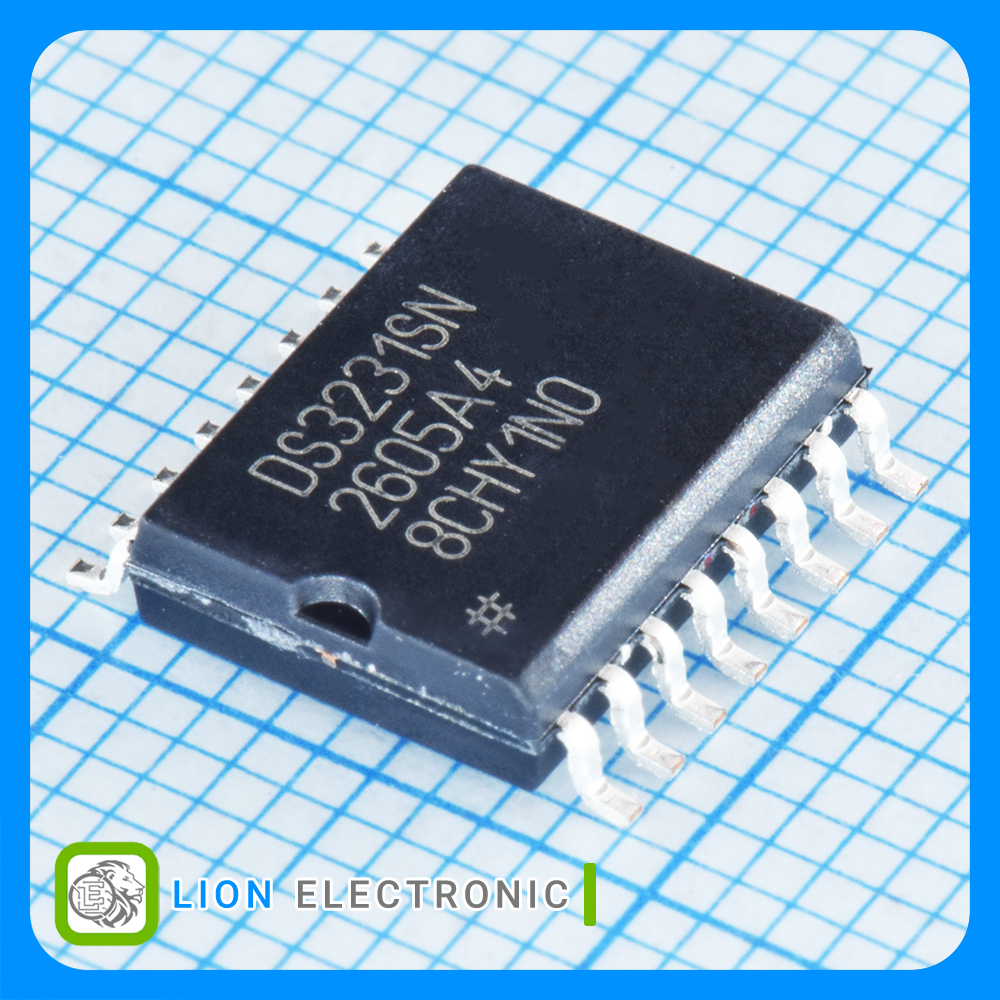

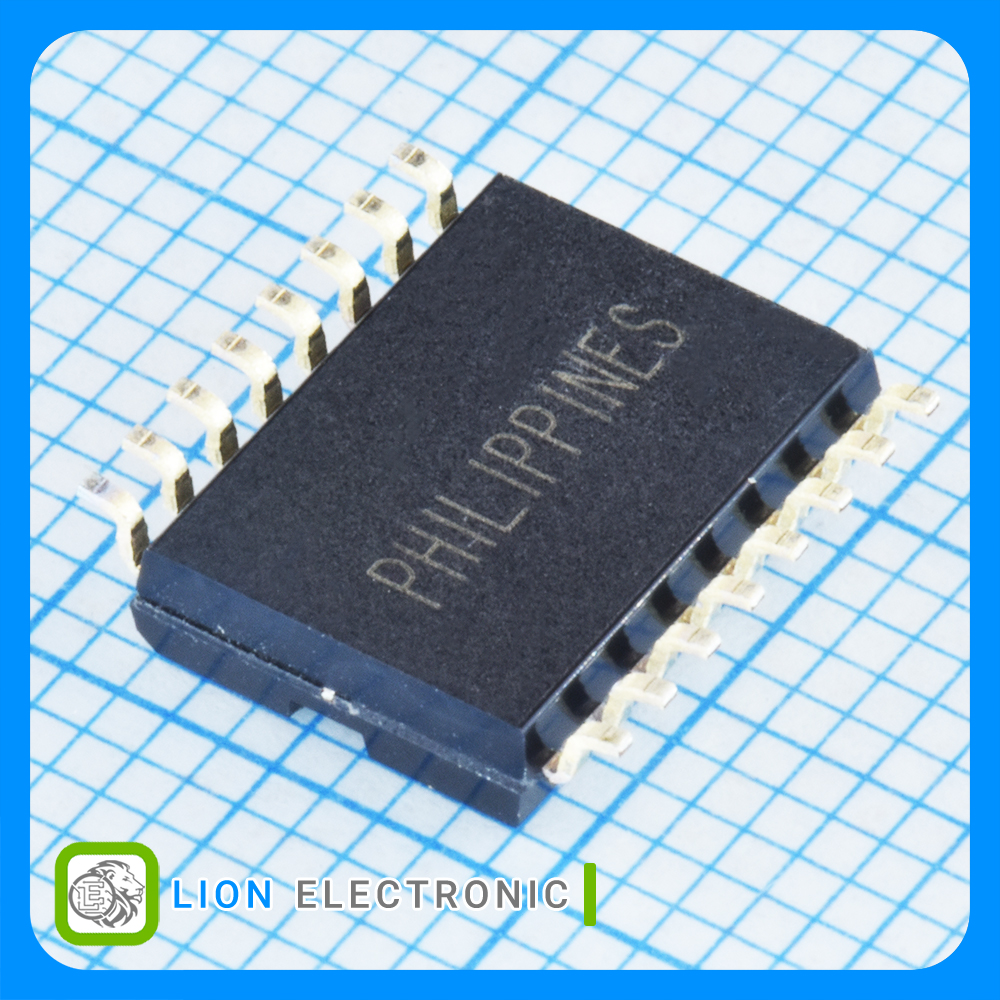

پکیج SOIC-16 این تراشه امکان نصب آسان روی بردهای چاپی را فراهم می‌کند و اغلب در قالب ماژول‌های آماده با باتری، کریستال و مقاومت‌های داخلی عرضه می‌شود. در این حالت، کاربر تنها کافی است خطوط SDA و SCL را به سیستم متصل کرده و از زمان دقیق بهره ببرد.

کاربردهای ماژول DS3231SN

ماژول DS3231SN در پروژه‌های فراوانی کاربرد دارد. از جمله در ساعت‌های دیجیتال، سیستم‌های داده‌برداری صنعتی، کنترلرهای هوشمند خانگی، دستگاه‌های اندازه‌گیری، سیستم‌های GPS، و تجهیزات مخابراتی. در بردهای توسعه مانند Arduino، ESP32 و Raspberry Pi نیز به‌طور گسترده برای نگهداری زمان دقیق به کار می‌رود. پایداری بالا و نگهداری زمان حتی در هنگام قطع برق باعث شده بسیاری از کاربران حرفه‌ای به سراغ خرید ماژول DS3231SN بروند تا دقت زمانی سیستم خود را تضمین کنند.

 برای مشاهده صفحه واردات قطعات الکترونیکی کلیک کنید

نکات مهم در خرید و استفاده DS3231SN

در هنگام طراحی با این ماژول باید به اتصال صحیح باتری پشتیبان، ولتاژ تغذیه و مقاومت‌های پول‌آپ I2C توجه شود. اگر از ماژول آماده استفاده می‌کنید، معمولاً این اجزا از پیش روی برد نصب شده‌اند. همچنین توصیه می‌شود تراشه از فروشندگان معتبر تهیه شود تا از اصالت و عملکرد صحیح اطمینان حاصل گردد. هنگام خرید ماژول DS3231SN از فروشگاه‌های تخصصی مانند لیون الکترونیک، می‌توانید از مشاوره فنی و بررسی موجودی قطعات اورجینال بهره‌مند شوید.
