رگولاتور سوئیچینگ کاهنده LM5005MH

رگولاتور سوئیچینگ کاهنده LM5005MH

Part Number

LM5005MH

Datasheet

Lion Part

2682

Manufacturer

Texas Instruments

Description

رگولاتور سوئیچینگ کاهنده 2.5 آمپر با بازه ولتاژ ورودی 7 تا 75 ولت با پکیج HTSSOP-20

75V, 2.5A Step-Down Switching Regulator With Wide Input Voltage Range

موجودی محصول

به زودی

Full Tube: 73

در صورت کمبود موجودی محصول می توانید آنرا به لیست استعلام اضافه نمایید تا توسط کارشناسان واحد سفارشات خارجی بررسی شده و نتیجه به شما اطلاع داده شود

این کالا فعلا موجود نیست اما می‌توانید زنگوله را بزنید تا به محض موجود شدن، به شما خبر دهیم.

قیمت محصول

تعداد	قیمت
1	2,005,012 ریال
10	1,871,345 ریال
50	1,804,511 ریال

معرفی

رگولاتور باک یا کاهنده ولتاژ بالا LM5005 دارای تمام فانکشن‌های لازم برای پیاده سازی یک مدار سوئیچینگ ولتاژ بالا، با حداقل تعداد اجزای خارجی را داراست. این مبدل با کاربری آسان در محدوده ولتاژ ورودی از 7 ولت تا 75 ولت کار می کند و حداکثر جریان خروجی 2.5 آمپر را ارائه می‌دهد.

معماری حلقه کنترل در این آیسی، بر اساس حالت کنترل جریان عمل می‌کند و با استفاده از یک رمپ جریان شبیه سازی شده مصونیت بالا در برابر نویز را پدید می‌آورد. کنترلر جریان، حفاظت در برابر اضافه جریان را به صورت سیکل به سیکل انجام می‌دهد و همجنین حلقه جبرانسازی فراهم می کند.

استفاده از یک رمپ کنترلی شبیه‌سازی شده حساسیت به نویز مدار PWM را کاهش می‌دهد و امکان کنترل قابل اعتماد چرخه‌های وظیفه کوچک لازم در کاربردهای ولتاژ ورودی بالا را فراهم می‌کند. برای کاهش EMI، یک پین همگام سازی نوسانگر به چندین تنظیم کننده LM5005 اجازه می دهد تا با هم سنکرون شوند، همچنین این مبدل‌ها می‌توانند با یک سیگنال ساعت خارجی هماهنگ شوند.

ویژگی های حفاظتی اضافی در این آیسی شامل استارت نرم قابل تنظیم، ردیابی منبع تغذیه خارجی، خاموش شدن حرارتی با بازیابی خودکار و قابلیت خاموش شدن از راه دور است.

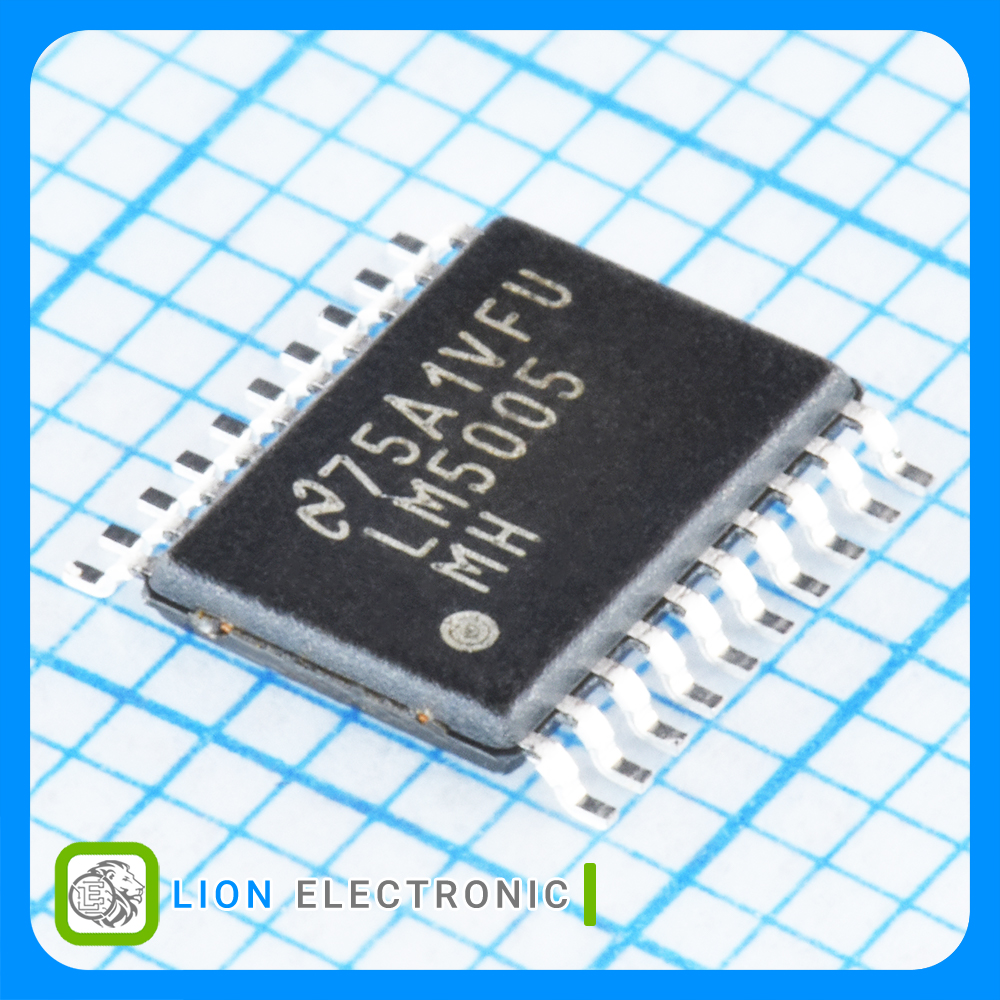

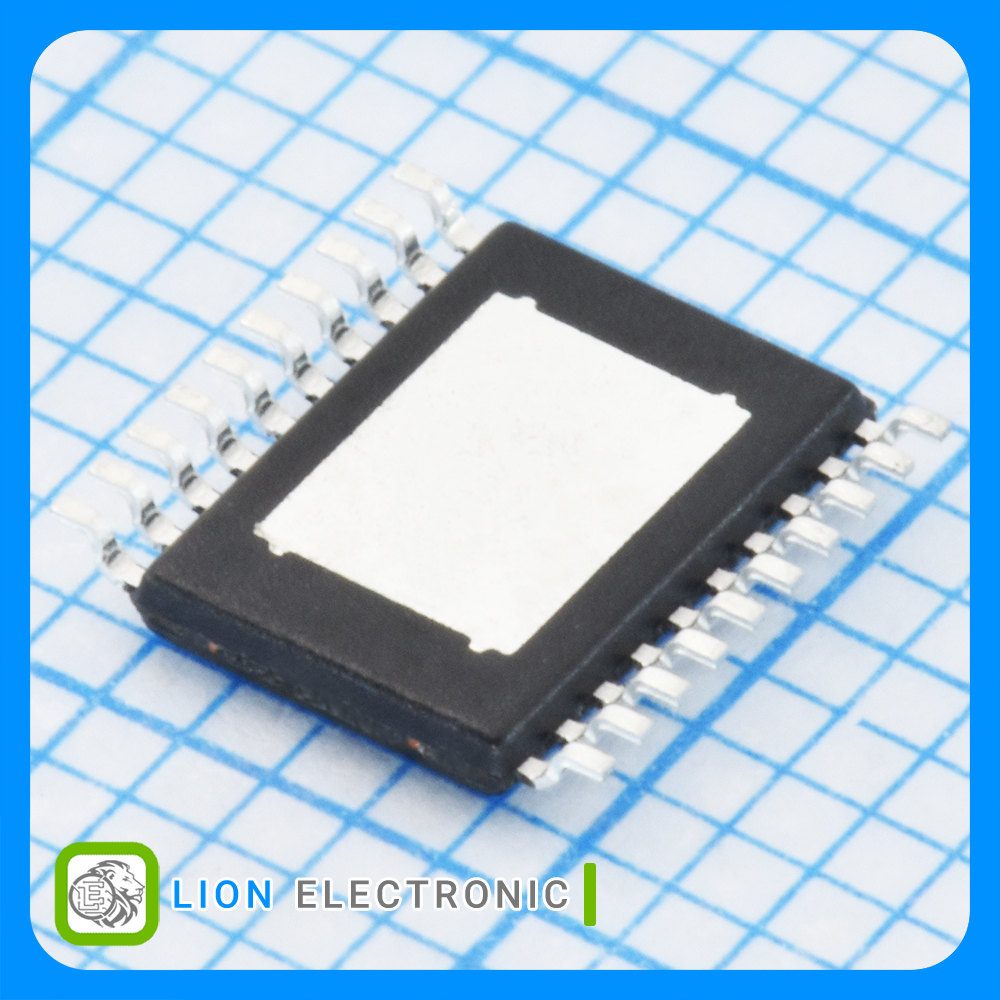

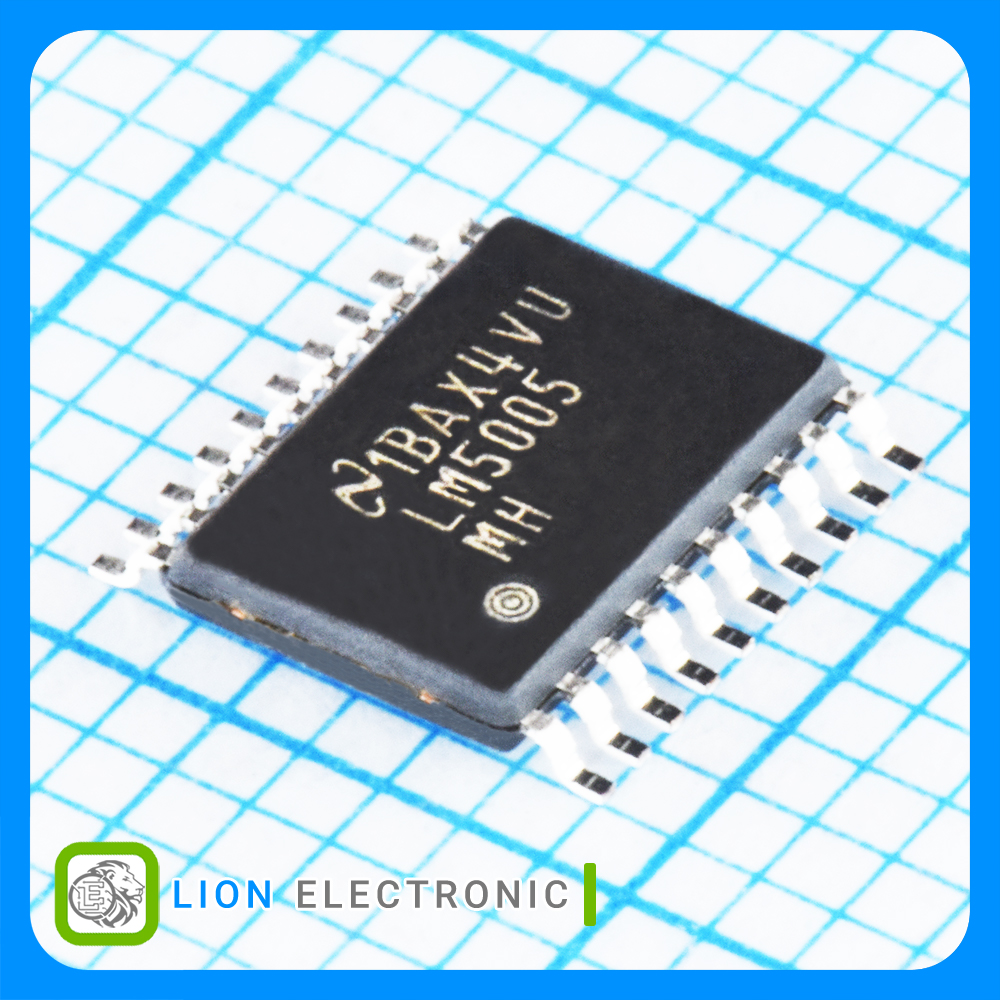

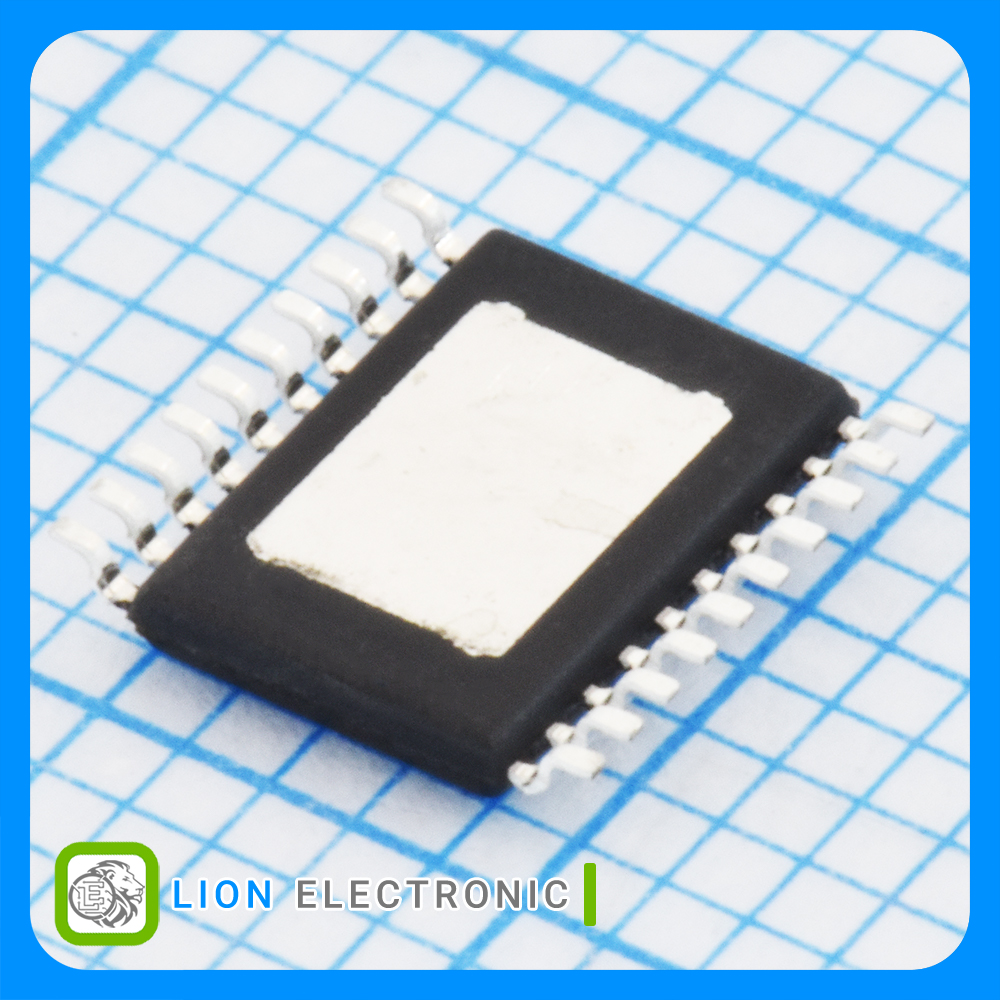

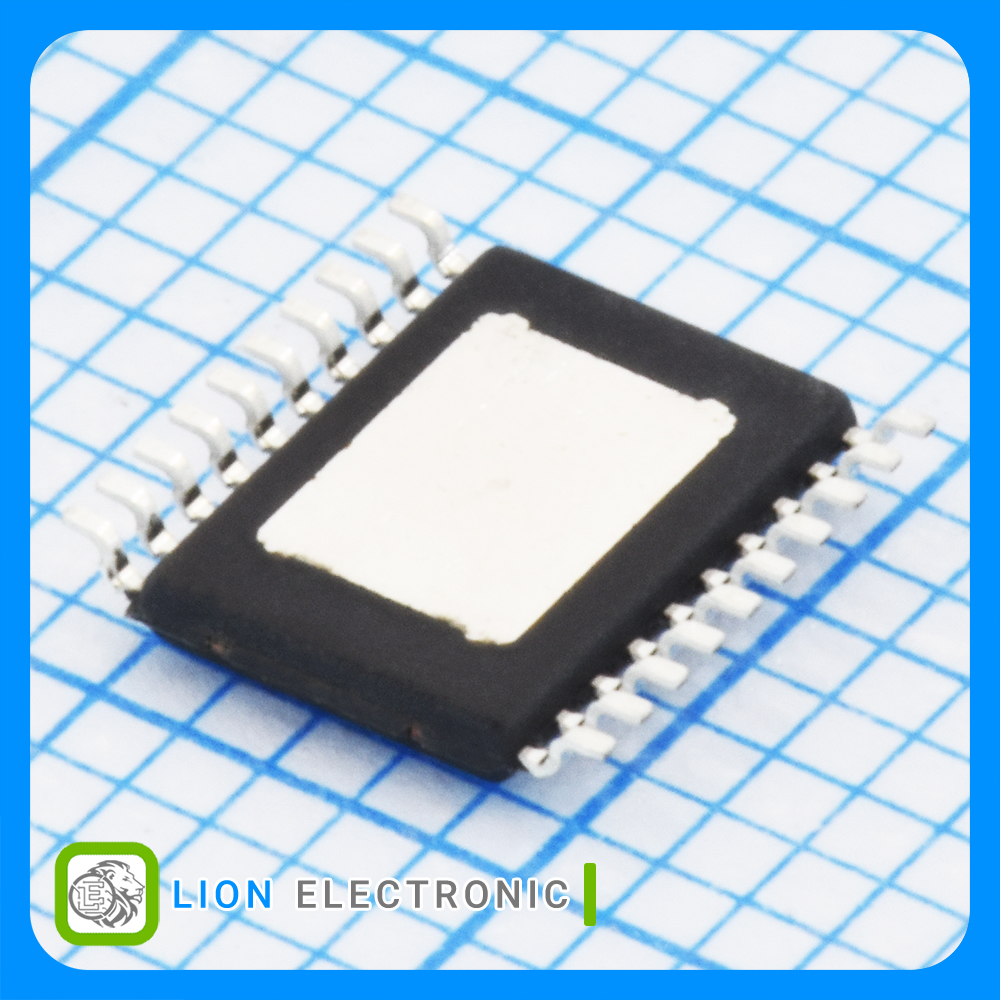

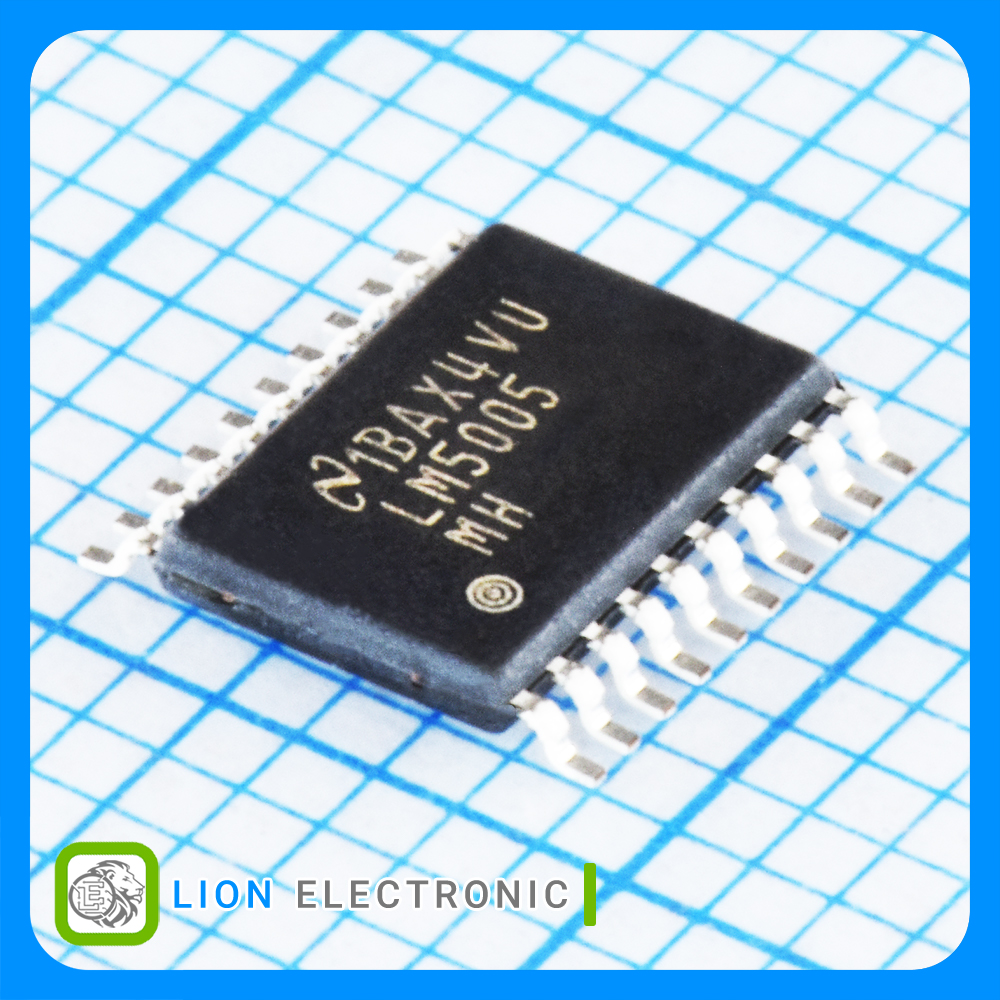

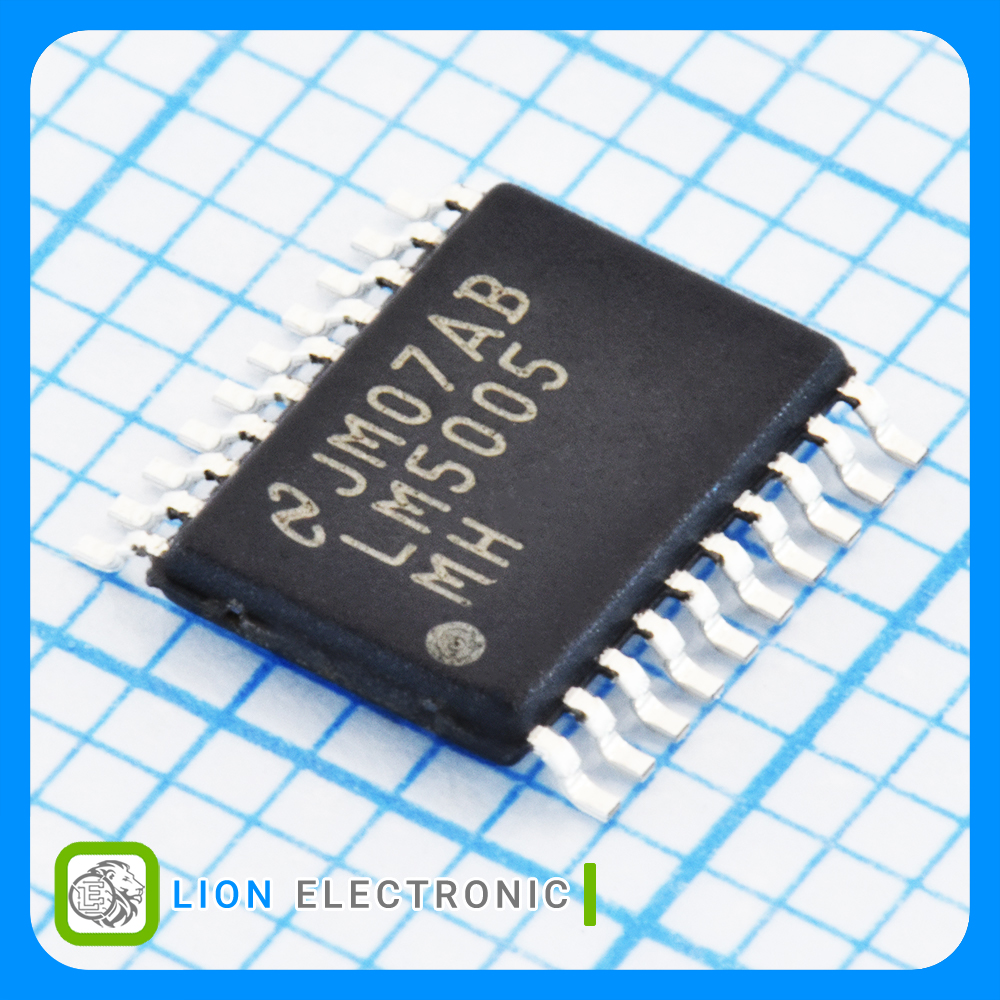

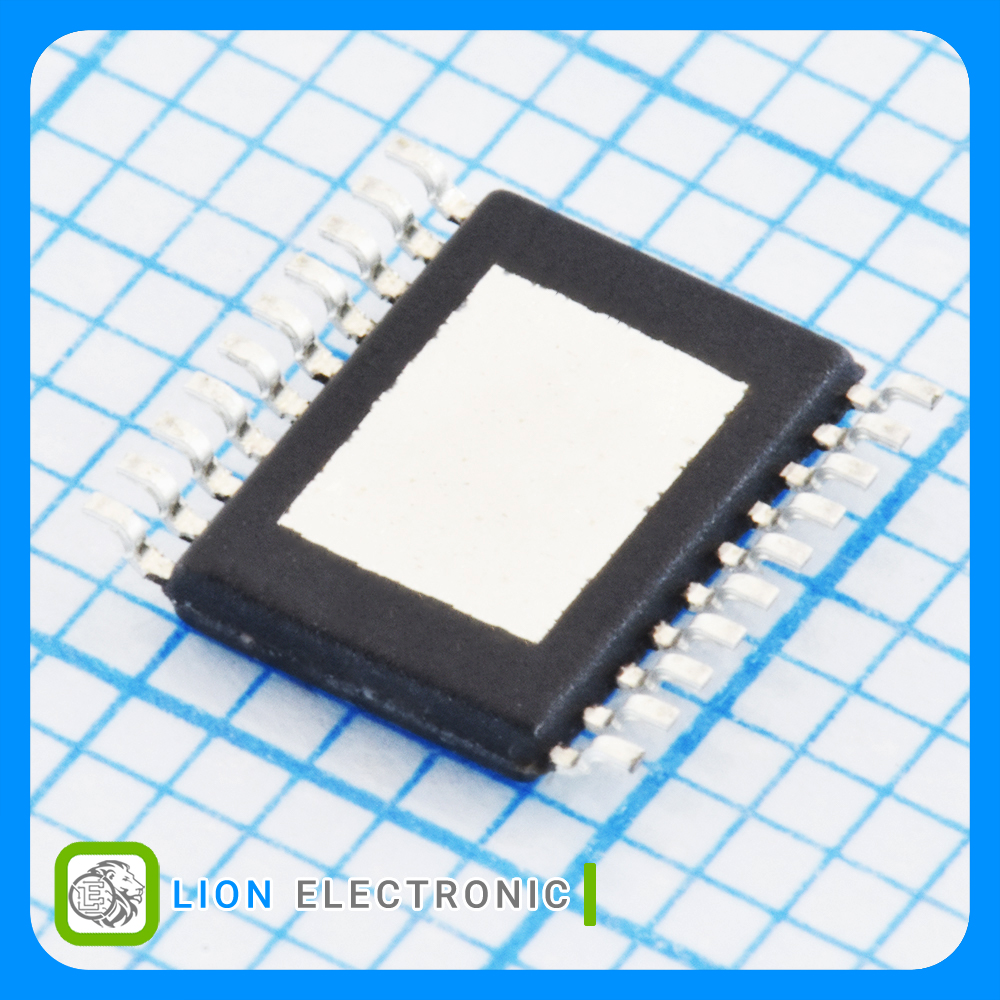

آیسی LM5005 در یک پکیج 20 پین HTSSOP با یک پد هیت سینک در زیر که به PCB لحیم می‌شود برای دستیابی به امپدانس انتقال حرارت کم به بازار عرضه گردیده است.

شما می‌توانید برای طراحی مدار سفارشی با آیسی LM5005 از ابزار آنلاین Power Designer شرکت تکزاس اینسترومنت استفاده کنید.

برخی از مشخصات این آیسی در زیر آورده شده است:

بازه بزرگ ولتاژ ورودی 7 تا 75 ولتی
ولتاژ خروجی قابل تنظیم تا 1.225 ولت
دمای کاری 40- تا 125 درجه سانتی گراد
ماسفت داخلی با مقاومت 160 میلی اهم
پاسخ بسیار سریع به تغییرات ولتاژ ورودی و جریان بار
فرکانس کاری قابل تنظیم بین 50 تا 500 کیلوهرتز
خاموش شدن قابل تنظیم در برابر افت ولتاژ ورودی
حفاظت حرارتی

مشخصات رگولاتور سوئیچینگ کاهنده LM5005MH

Part Number

رگولاتور سوئیچینگ کاهنده LM5005MH
Packaging

Reel
Minimum Operating Temperature

-40C
Mounting Style

SMD/SMT
Maximum Operating Temperature

+125C
Topology

Buck
Switching Frequency

50 - 500kHz
Input Voltage Max

75V
Input Voltage Min

7V
Output Voltage

1.225 - 70V
Output Current

2.5A
Package-Case

HTSSOP-20
