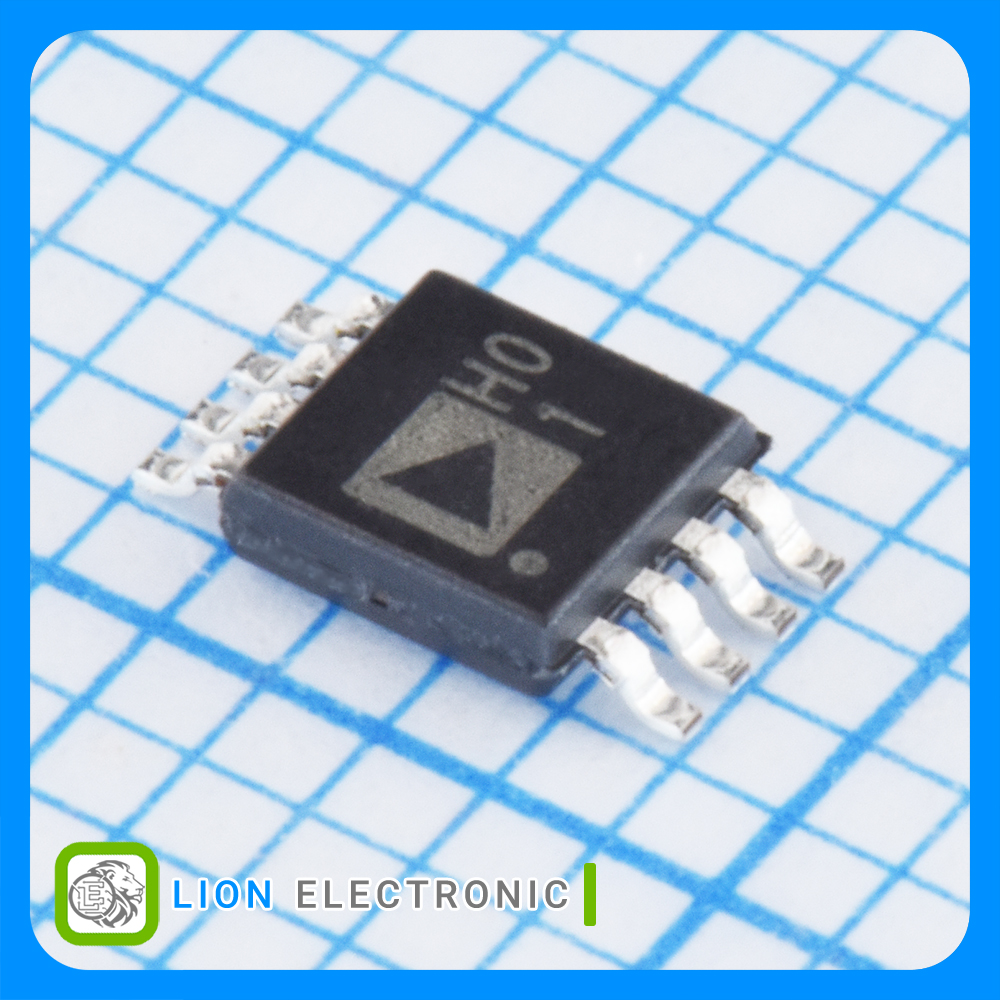

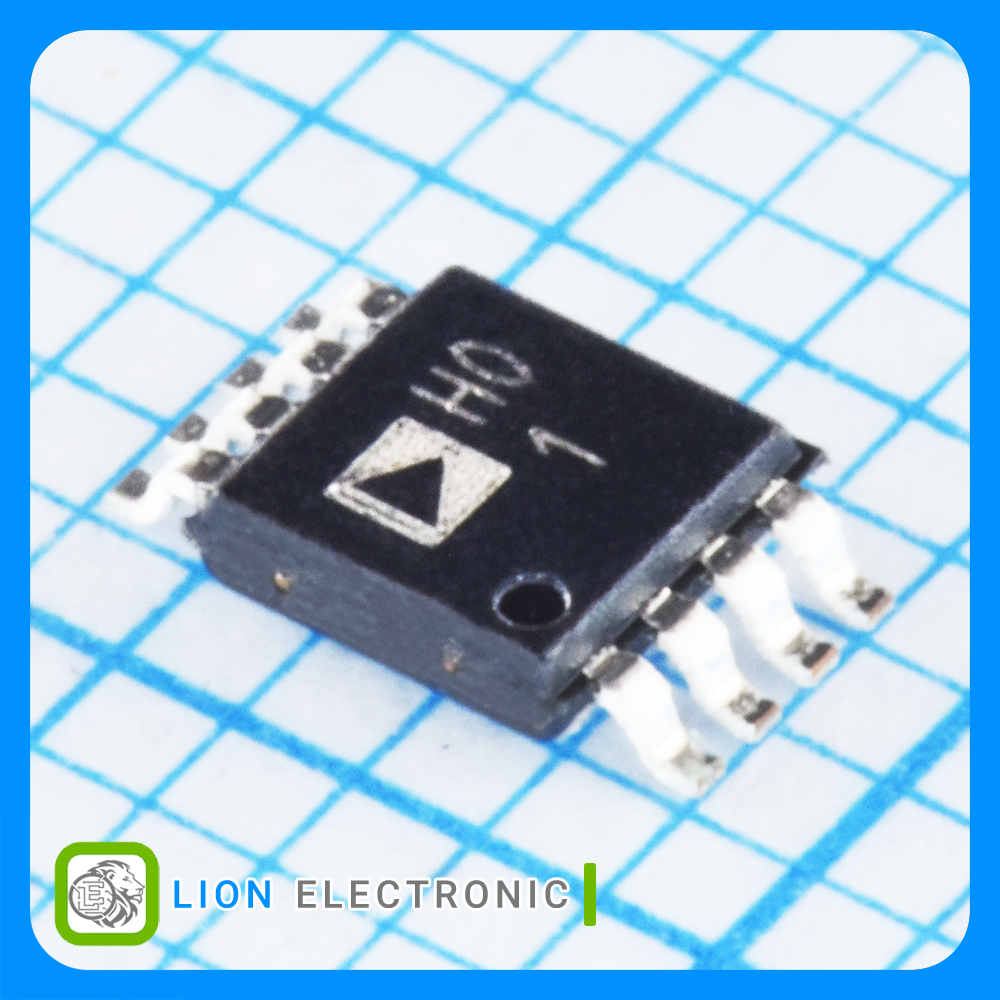

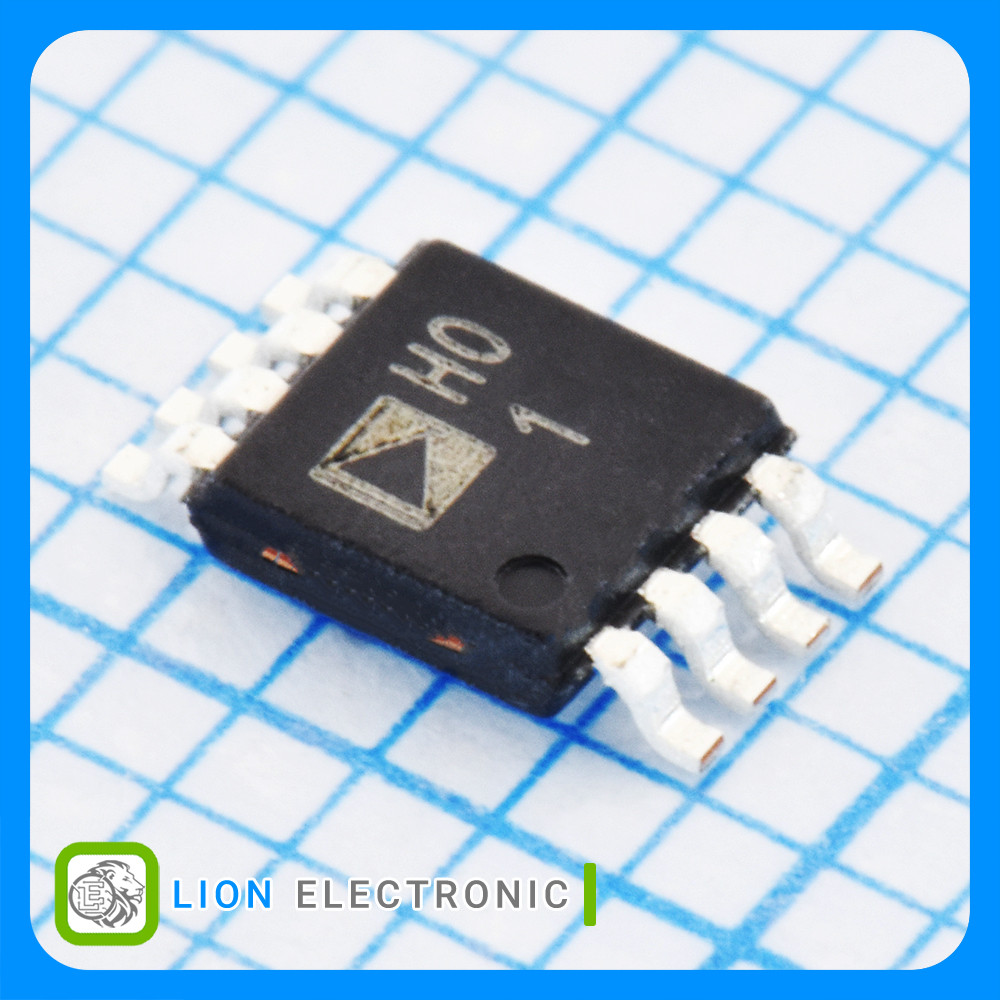

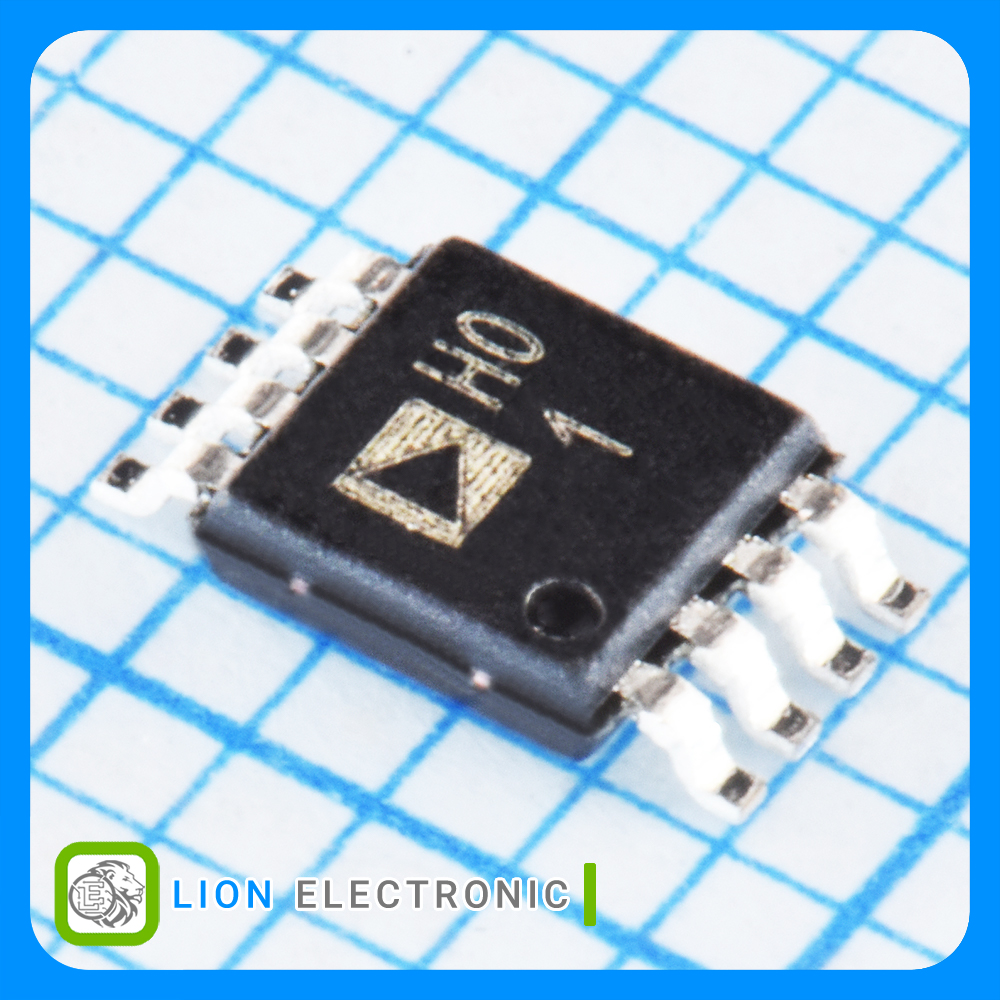

آپ امپ AD8220ARMZ

آپ امپ AD8220ARMZ

Part Number
AD8220ARMZ
Datasheet
Lion Part
456
Manufacturer
Analog Devices
Analog Devices
Description

تقویت کننده ابزار دقیق 1.5 مگاهرتز با خروجی ریل تو ریل با پکیج MSOP-8

Instrumentation Amplifiers 25pA 250uV 1.5MHz Single MSOP-8

موجودی محصول
به زودی
Full Reel: 1000

در صورت کمبود موجودی محصول می توانید آنرا به لیست استعلام اضافه نمایید تا توسط کارشناسان واحد سفارشات خارجی بررسی شده و نتیجه به شما اطلاع داده شود

این کالا فعلا موجود نیست اما می‌توانید زنگوله را بزنید تا به محض موجود شدن، به شما خبر دهیم.

قیمت محصول
تعداد قیمت
1 3,717,247 ریال
10 3,636,437 ریال
50 3,582,564 ریال
معرفی

AD8220 اولین آپ امپ ابزار دقیق دارای ورودی JFET با پکیج MSOP است. این آپ امپ برای سیستم های ابزار دقیقی نیازمند به قابلیت حمل، طراحی شده است. AD8220 دارای حداقل نسبت حذف نویز مد مشترک (CMRR) 86 دسی بل در حالت dc و حداقل 80 دسی بل در 5 کیلوهرتز برای گین یک است. حداکثر جریان بایاس ورودی این آپ امپ 10 پیکو آمپر است و معمولاً مقدار کمتری است.

با گسترش پردازش سیگنال‌های مختلط، تعداد منابع تغذیه مورد نیاز در هر سیستم افزایش یافته است. AD8220 برای کاهش این مشکل طراحی شده است. AD8220 می تواند با یک منبع تغذیه دوگانه ± 18 ولت و یا با یک منبع تغذیه +5 ولت کار کند. توانایی آن برای کار با یک منبع تغذیه 5 ولتی، نیاز به استفاده از منابع ولتاژ بالاتر و دوگانه را از بین می برد. AD8220 حداکثر 750 میکروآمپر جریان حالت استندبای استفاده می‌کند. که آن را برای دستگاه‌های با تغذیه باتری ایده‌آل می‌کند.

گین این آپ امپ توسط یک مقاومت از 1 تا 1000 تنظیم می شود. یک پایه مرجع به کاربر اجازه می دهد تا ولتاژ خروجی را جبران کند. این ویژگی در هنگام ارتباط با مبدل های آنالوگ به دیجیتال مفید است. AD8220 در پکیچ MSOP موجود است که تقریباً به اندازه نصف مساحت یک پکیج SOIC فضا اشغال می‌کند.

مشخصات آپ امپ AD8220ARMZ

  • Part Number
    آپ امپ AD8220ARMZ
  • Number of Channels
    1
  • Minimum Operating Temperature
    -40C
  • Packaging
    Reel
  • Mounting Style
    SMD/SMT
  • Ib - Input Bias Current
    25pA
  • Maximum Operating Temperature
    +85C
  • SR - Slew Rate
    2V/us
  • GBP - Gain Bandwidth Product
    1.5MHz
  • Vos - Input Offset Voltage
    300uV
  • CMRR - Common Mode Rejection Ratio
    94dB
  • Supply Voltage - Min
    4.5V
  • Supply Voltage - Max
    36V
  • Operating Supply Current
    750uA
  • Package-Case
    MSOP-8
