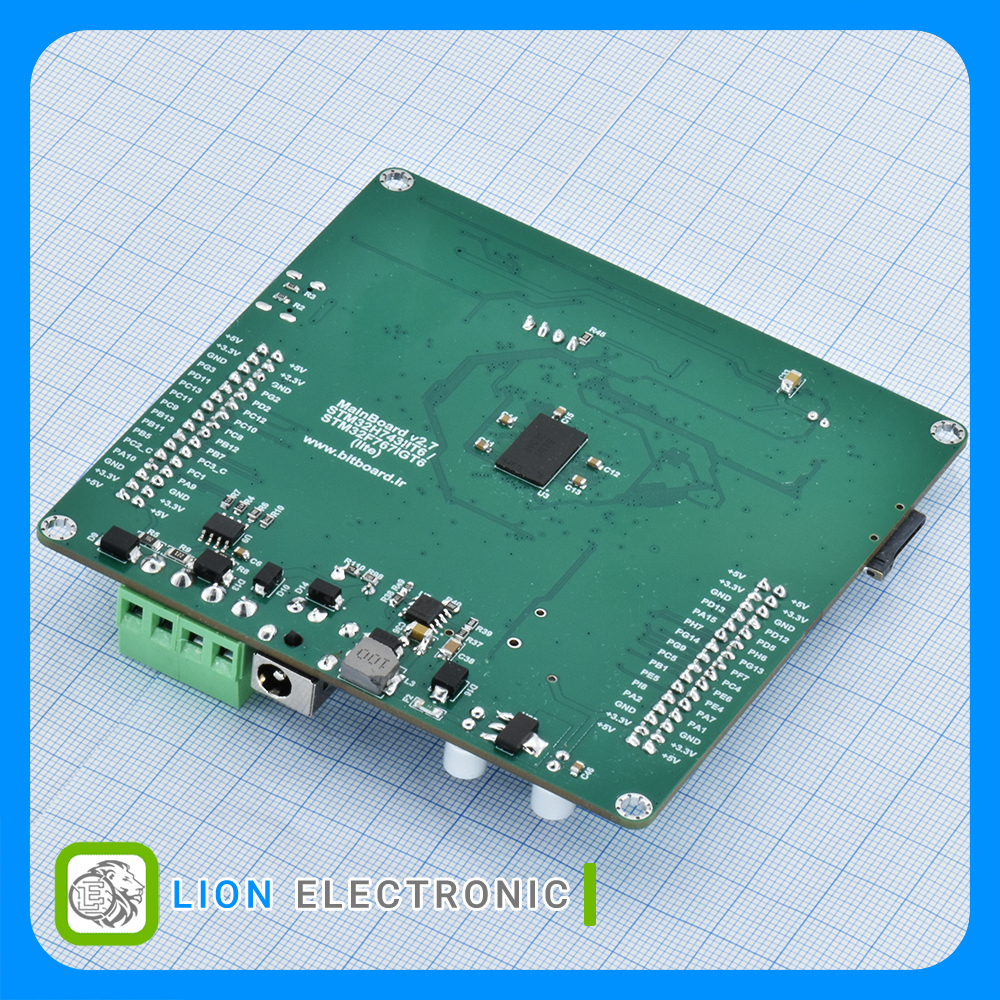

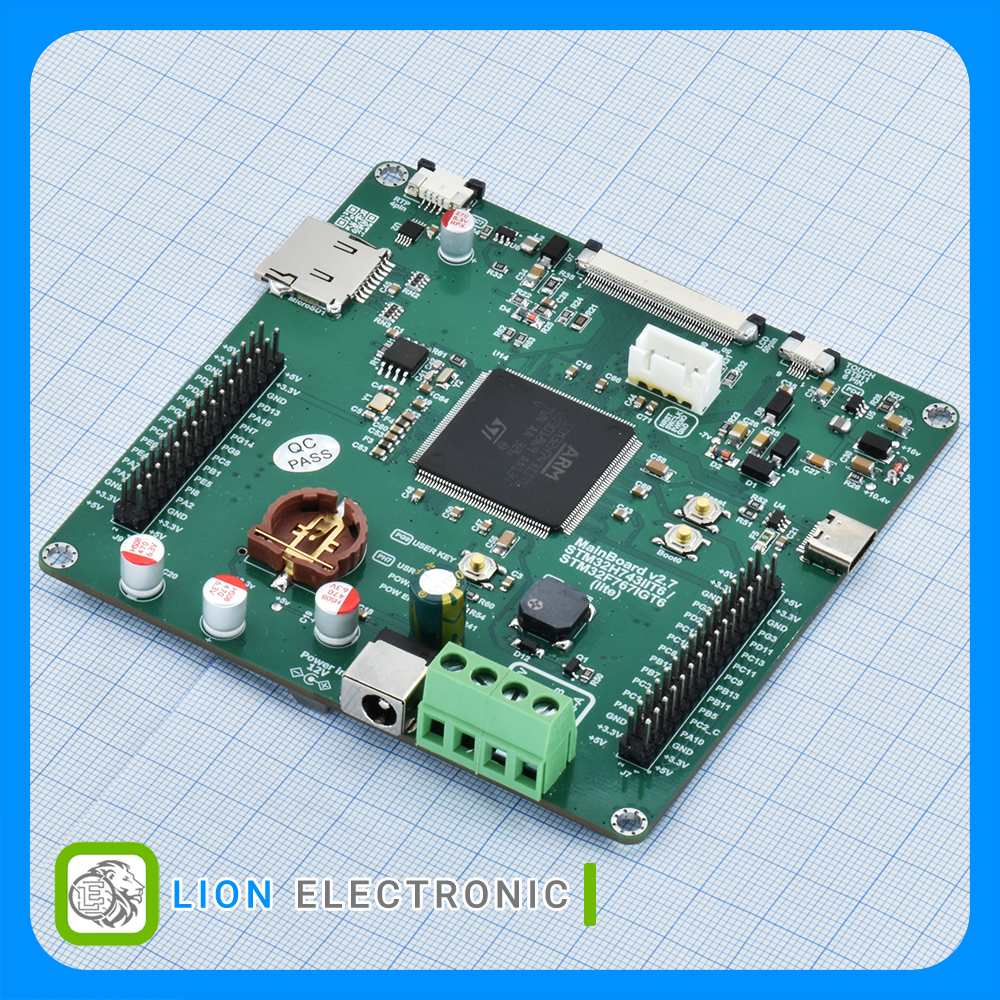

برد توسعه DK-H743-lite-V2.7

این برد یک پلتفرم پردازشی قدرتمند مبتنی بر میکروکنترلر سری STM32H7 است که با هسته Cortex-M7 و فرکانس ۴۸۰ مگاهرتز، برای کاربردهای بلادرنگ و پردازش سنگین طراحی شده است. وجود ۱ مگابایت SRAM داخلی در کنار حافظه‌های خارجی شامل ۱۶ مگابایت QSPI Flash و ۱۶ مگابایت SDRAM با باس ۳۲ بیتی، امکان اجرای سیستم‌های گرافیکی، بافرهای حجیم و الگوریتم‌های پیچیده را فراهم می‌کند. همچنین رابط LTDC و پشتیبانی از تاچ مقاومتی و خازنی، این برد را برای طراحی رابط کاربری گرافیکی (GUI) کاملاً مناسب می‌سازد.
از نظر ارتباطی، وجود RS485، USB در حالت Host و Device، و رابط کارت SD با مد ۴ بیتی، انعطاف بالایی برای ارتباط با تجهیزات صنعتی، ذخیره‌سازی داده و اتصال به سیستم‌های جانبی ایجاد می‌کند. تغذیه ورودی گسترده ۷ تا ۳۰ ولت و طراحی ۴ لایه PCB نیز نشان‌دهنده توجه به پایداری و کار در محیط‌های صنعتی است.
این برد گزینه‌ای مناسب برای توسعه HMIهای صنعتی، سیستم‌های مانیتورینگ و کنترل، تجهیزات پزشکی قابل اطمینان، و پروژه‌های امبدد پیشرفته است که به توان پردازشی بالا، رابط گرافیکی و ارتباطات متنوع نیاز دارند.

Microcontroller: STM32H750IBK6 (Arm Cortex-M7 @ 480 MHz)

Internal SRAM: 1 MB

Internal Flash: 2 MB

External QSPI Flash: 16 MB

External SDRAM: 16 MB (32-bit interface)

Display Interface: LTDC

Touch Panel Support: Resistive and Capacitive

Communication Interfaces:

         RS485

         USB Host & Device

         SD Card (4-bit mode)

         Real-Time Clock (RTC)

Power Supply: 7–30V DC input (0.05–0.5A)

PCB Dimensions: 10x10 cm, 4-layer design
