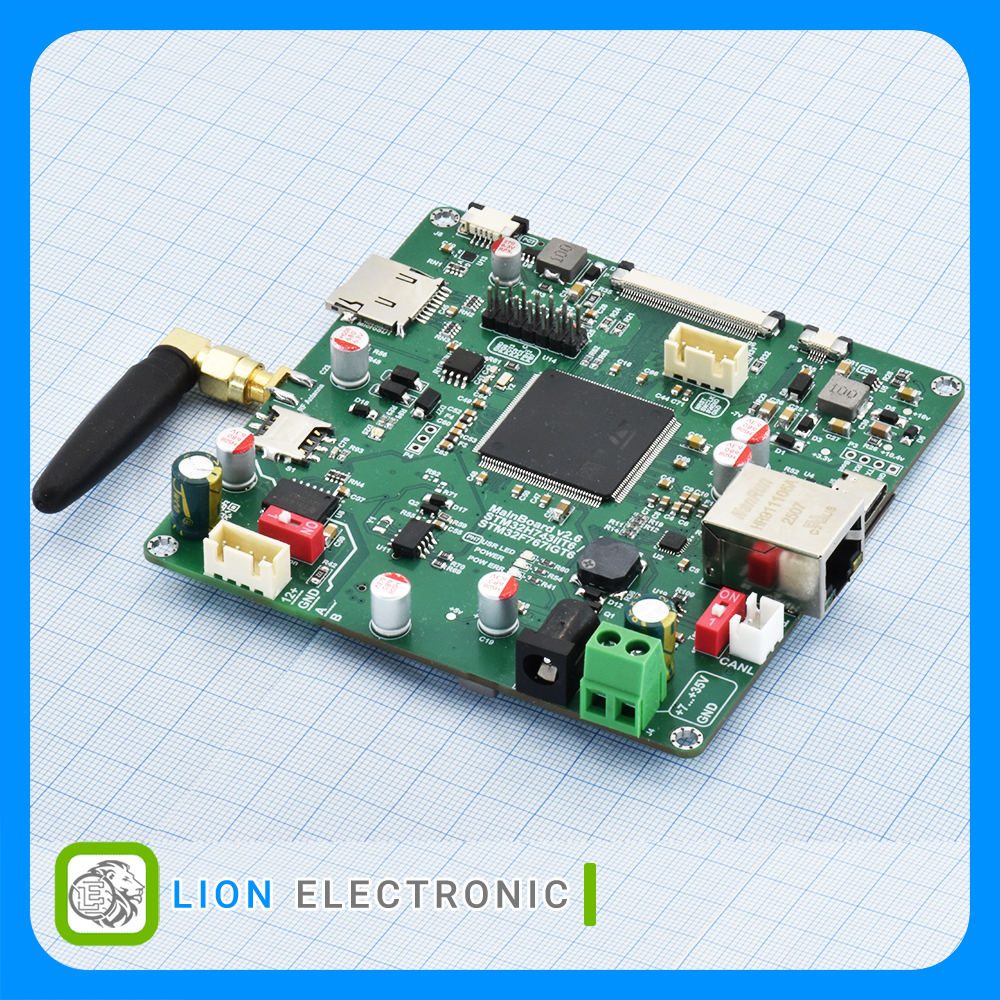

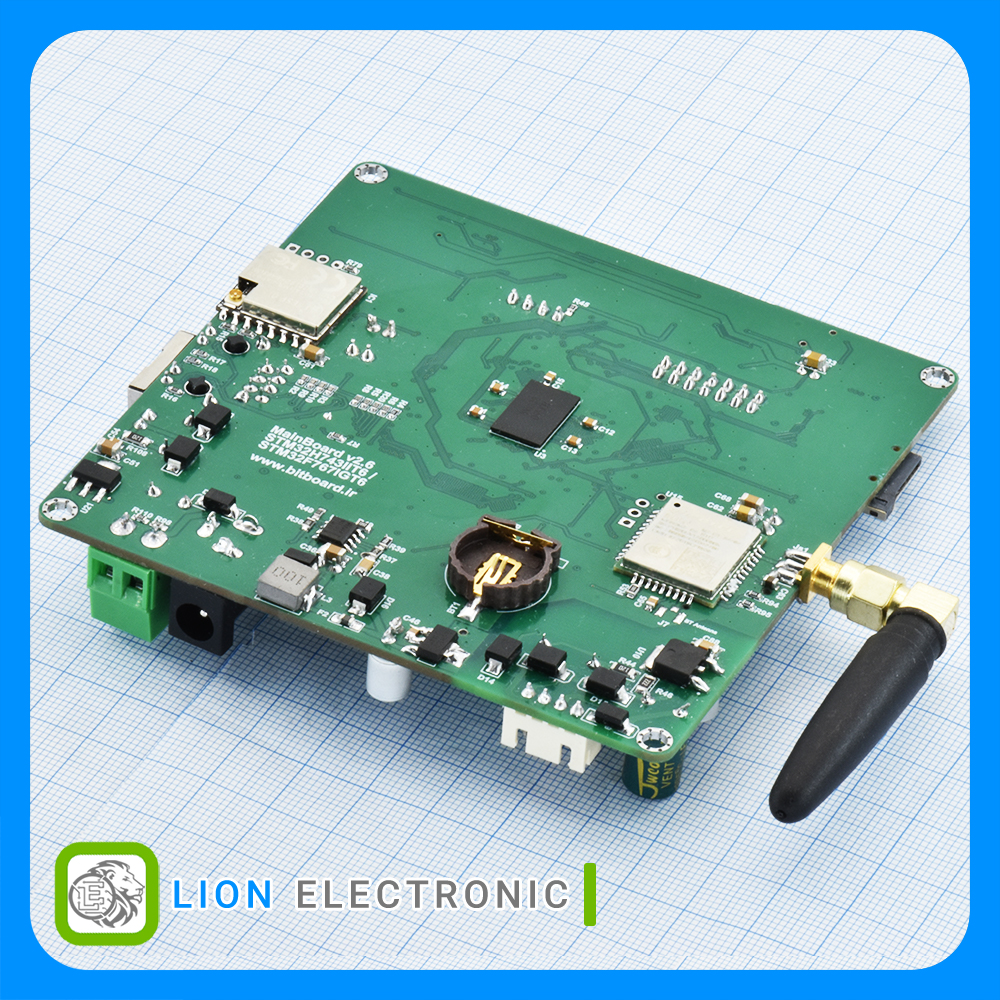

DK-H743-V2.6

این برد توسعه ی پیشرفته بر پایه ی STM32H743IIT6 از خانواده ی STM32H7 طراحی شده که از هسته ی پرقدرت Cortex-M7 با فرکانس کاری 480 مگاهرتز بهره می برد و برای پردازش های سنگین، کنترل صنعتی و پروژه های چندرسانه ای کاملاً مناسب است.

برد مجهز به 16 مگابایت SDRAM با باس ۳۲ بیتی برای پردازش های گرافیکی و حافظه ای، حافظه فلش داخلی ۱۲۸ کیلوبایت و یک فلش خارجی QSPI با ظرفیت ۱۶ مگابایت است که امکان ذخیره سازی دیتا و کدهای سنگین را فراهم می سازد.

پشتیبانی از واحد LTDC جهت اتصال به نمایشگرهای رنگی، به همراه تاچ مقاومتی و خازنی، این برد را برای رابط های کاربری گرافیکی پیشرفته بسیار مناسب می سازد.

از نظر ارتباطات، برد شامل:

    پورت اترنت با تراشه PHY LAN8742

    ماژول GSM  : M08-R

    رابط RS485 ایزوله شده برای ارتباط صنعتی مطمئن

    رابط CAN BUS برای شبکه های صنعتی

    ماژول وای فای ESP8266 با اتصال مستقیم

    شکاف SDCARD 4 بیتی برای ذخیره سازی دیتا

    درگاه USB Host برای اتصال انواع دستگاه ها

دارای RTC خارجی RX8010SJ  برای نگه داری دقیق زمان فراهم شده است.

برد با ابعاد x1010 سانتی متر و طراحی ۴ لایه، با ورودی تغذیه ی وسیع 7 تا 35 ولت (0.05 تا 0.5 آمپر) ساخته شده که آن را برای محیط های صنعتی با نوسانات ولتاژ مناسب می سازد.

این برد توسعه یک راه حل کامل برای پیاده سازی سیستم های پیشرفته ی نهفته، پروژه های صنعتی، سیستم های مانیتورینگ و کنترل، و رابط های گرافیکی با توان پردازشی بالا است.

specifications:

MCU: STM32H750IBK6

RAM : 1MB internal + 16MB SDRAM 32bit

Flash: internal 128KB + 16MB external QSPI Flash

LTDC

TOUCH Resistive and Capacitive

ETHERNET with phy LAN8742

GSM : M08-R

ISOLATED RS485

CAN BUS

SDCARD 4bit

ESP8266

External RTC RX8010SJ or DS1307

USB HOST

Supply: 9-35V 0.05-0.5A

(10x10cm and 4 layer PCB)
