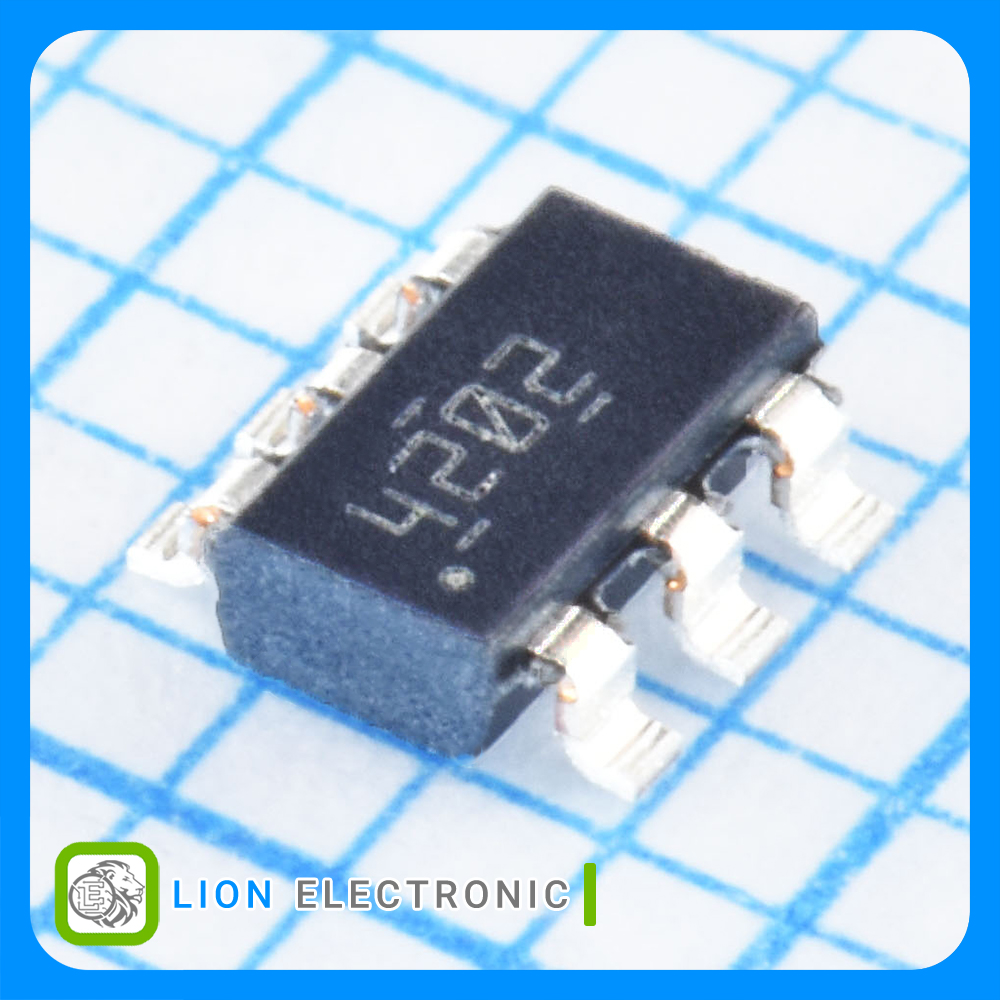

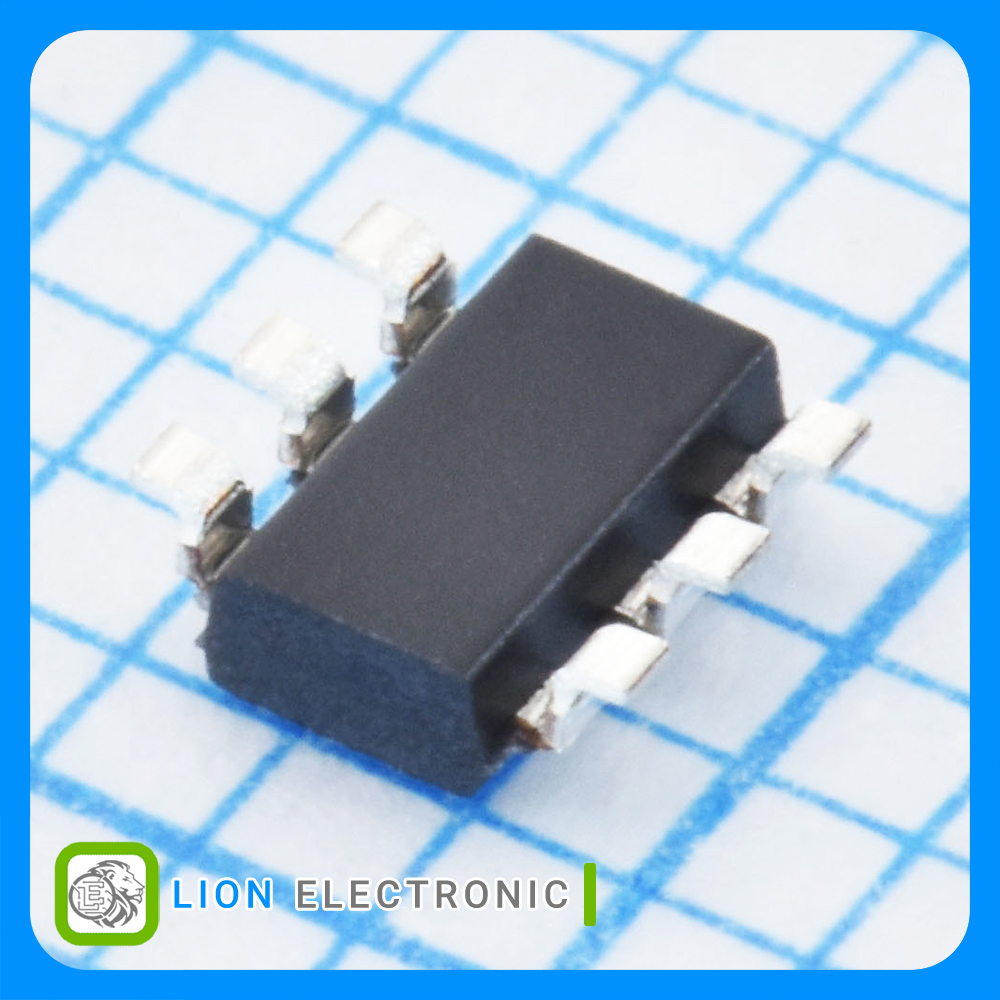

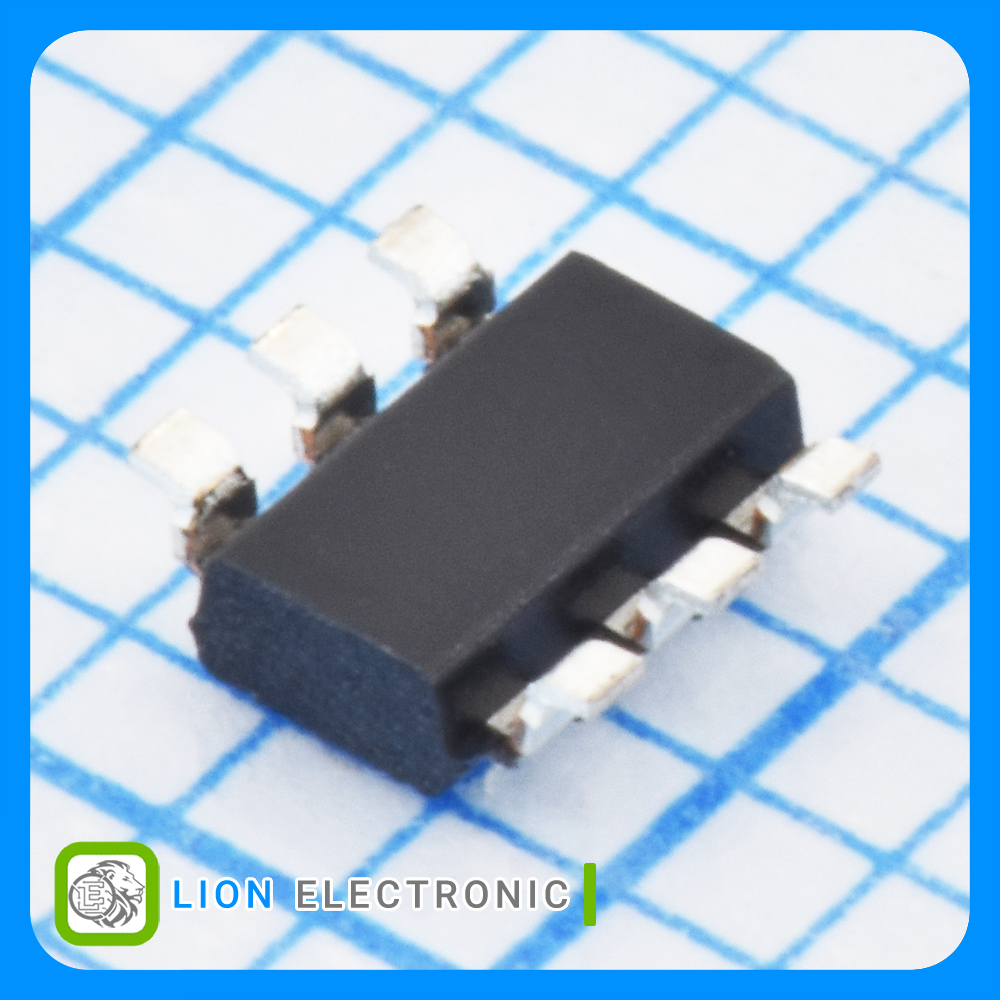

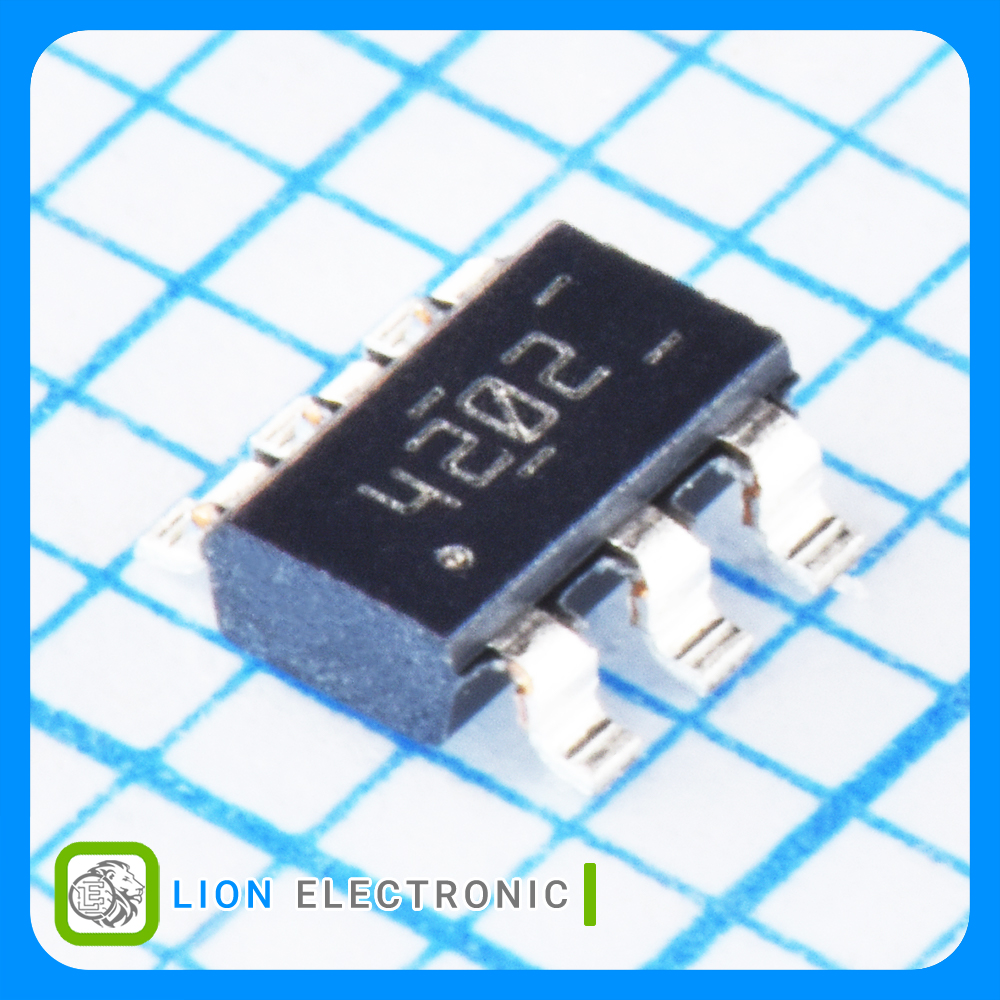

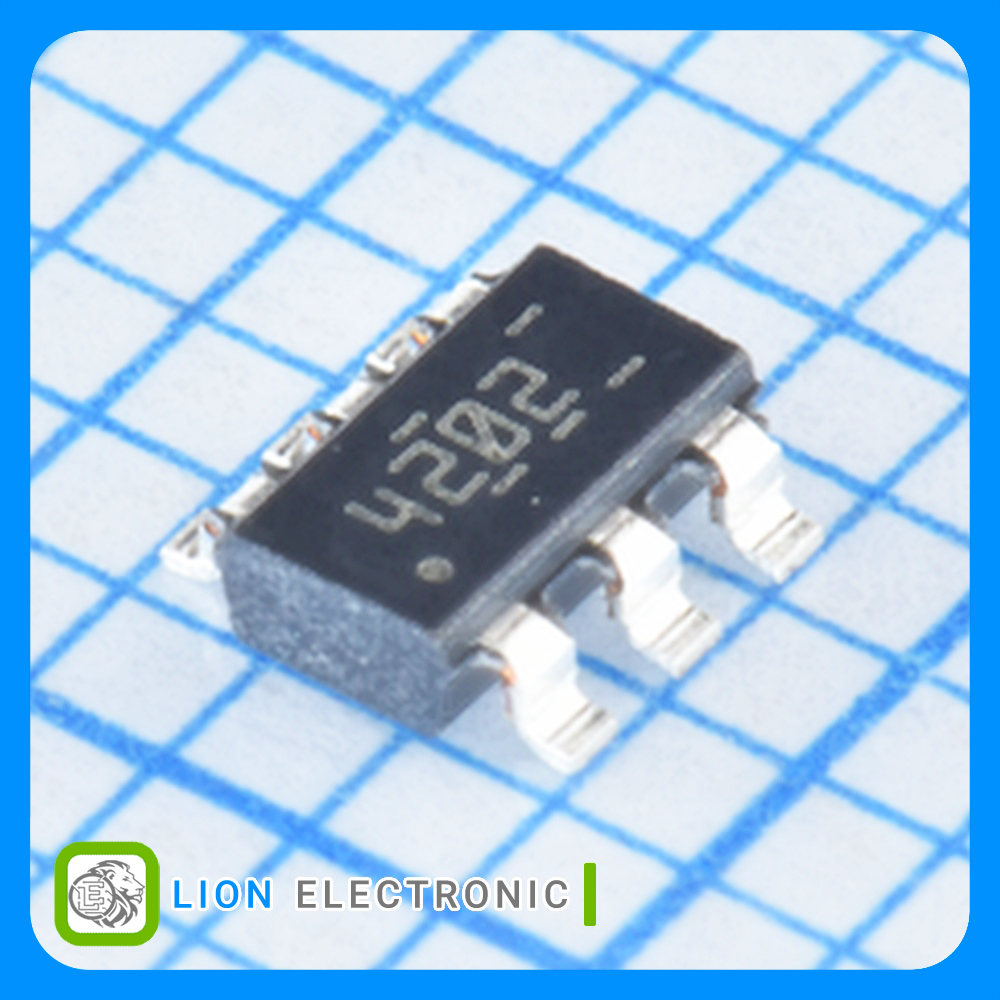

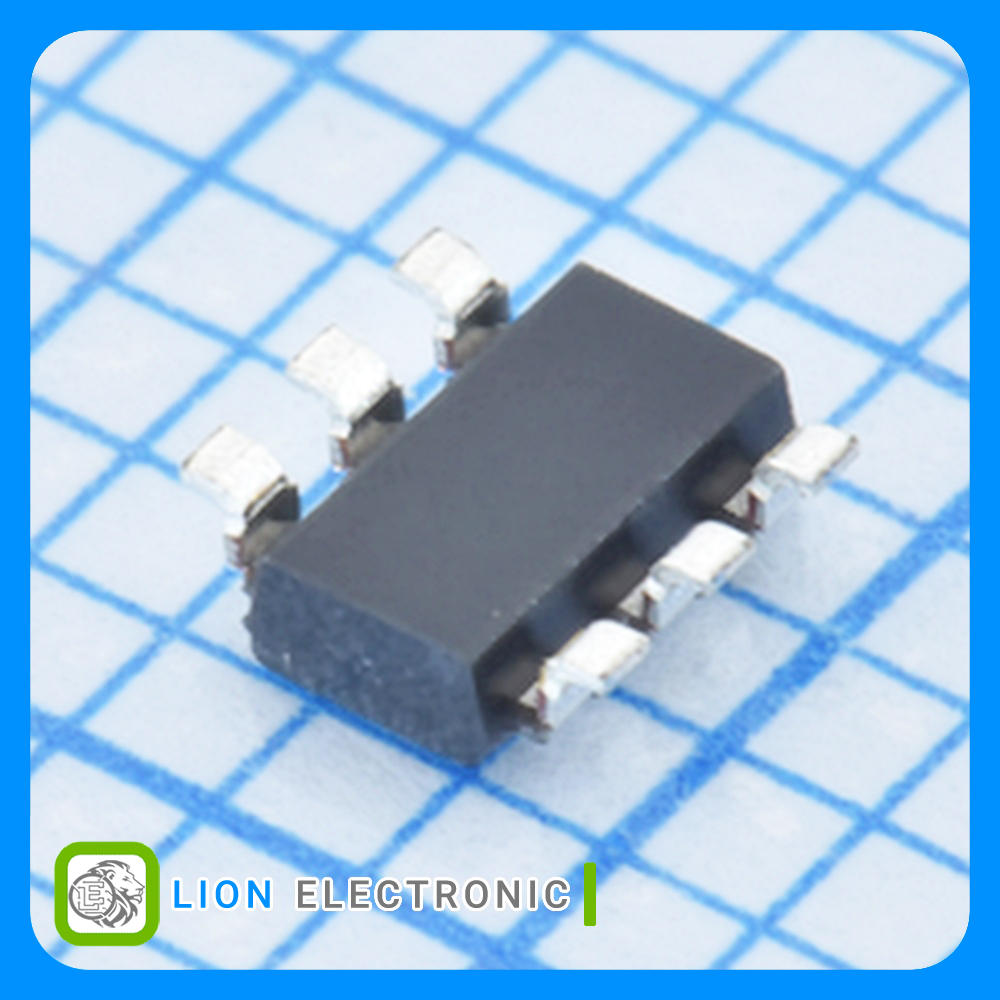

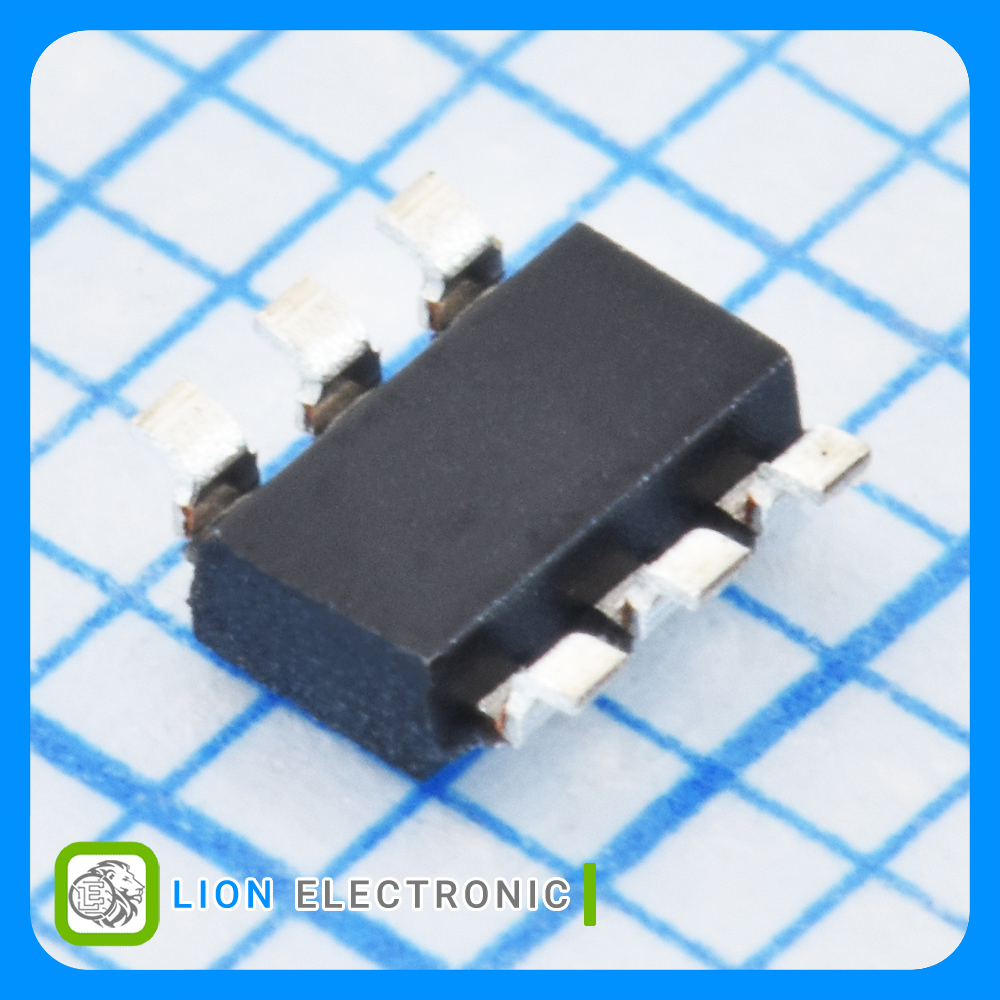

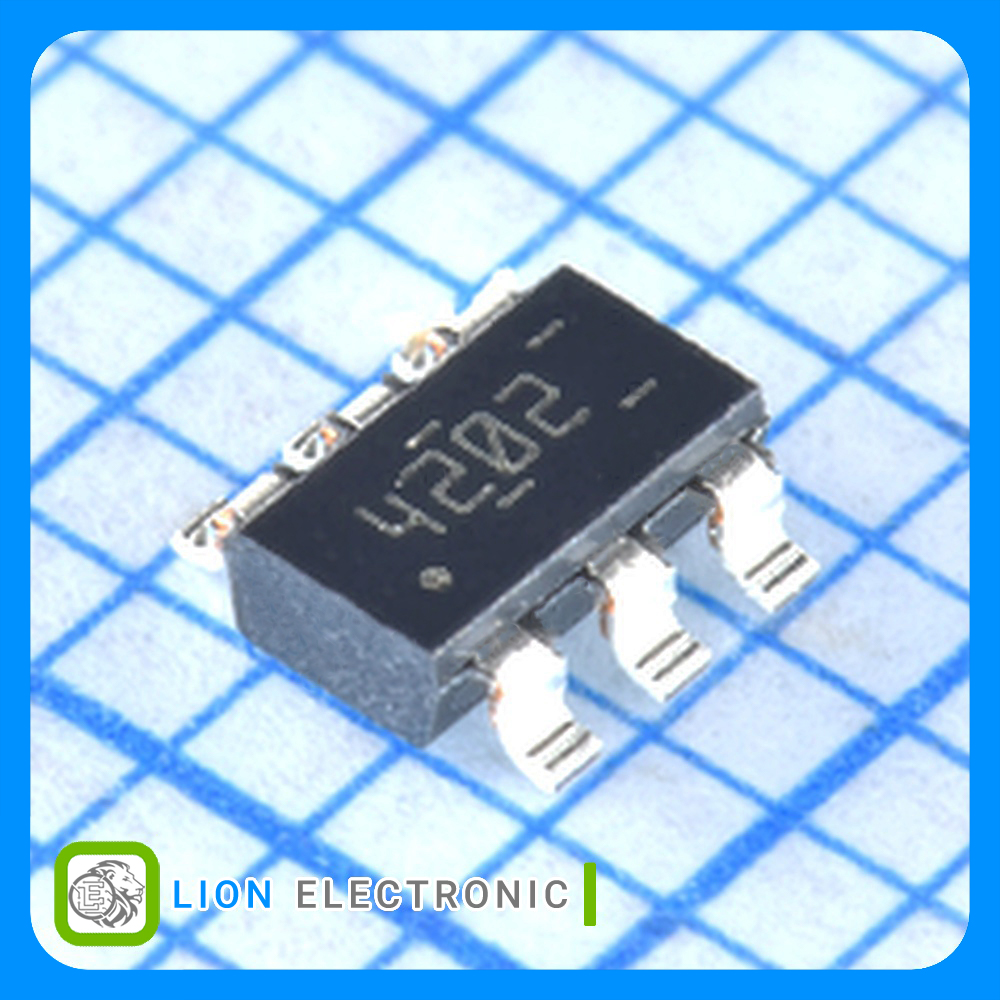

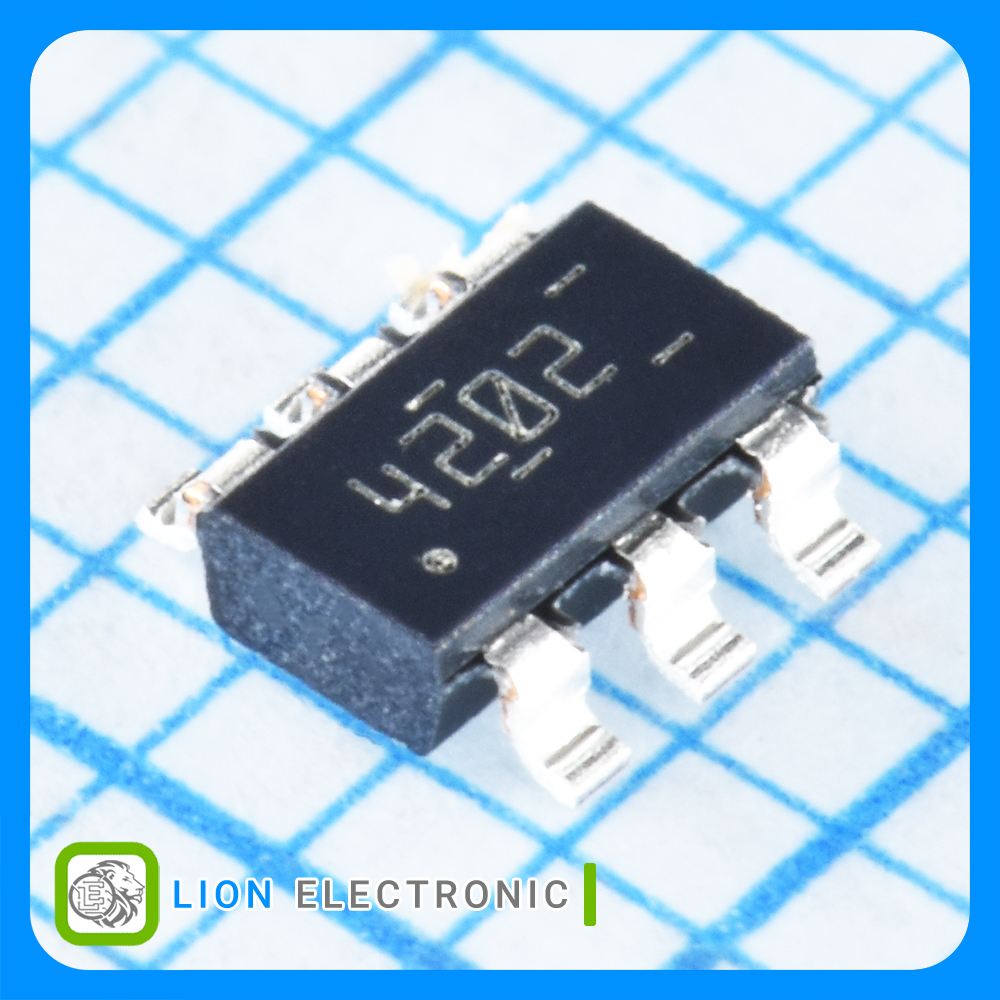

آیسی مبدل کاهنده TPS54202DDCR

Part Number

TPS54202DDCR

Datasheet

Lion Part

792

Manufacturer

Texas Instruments

Description

رگولاتور سوئیچینگ 4.5 تا 28 ولت 2 آمپر با پکیج SOT-23-6

4.5V to 28V Input, 2A Output, EMI Friendly Synchronous Step Down Converter

موجودی محصول

721

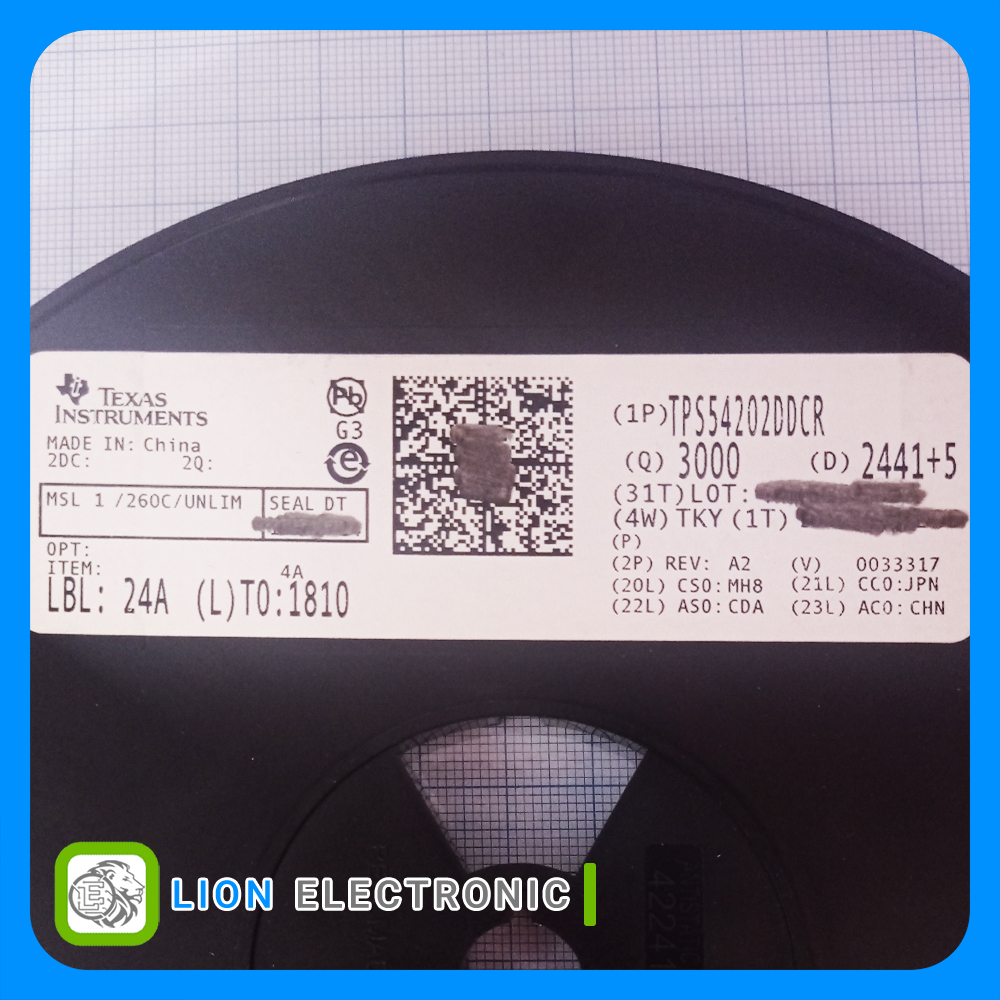

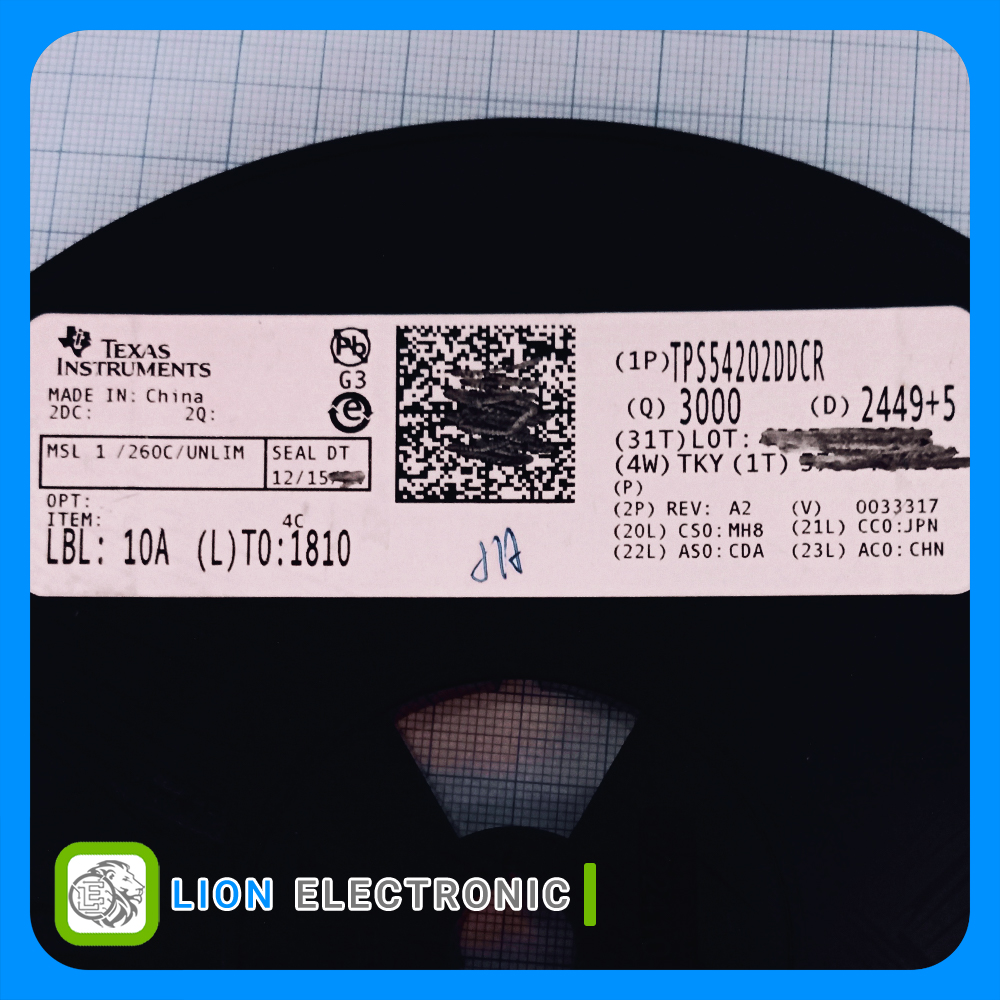

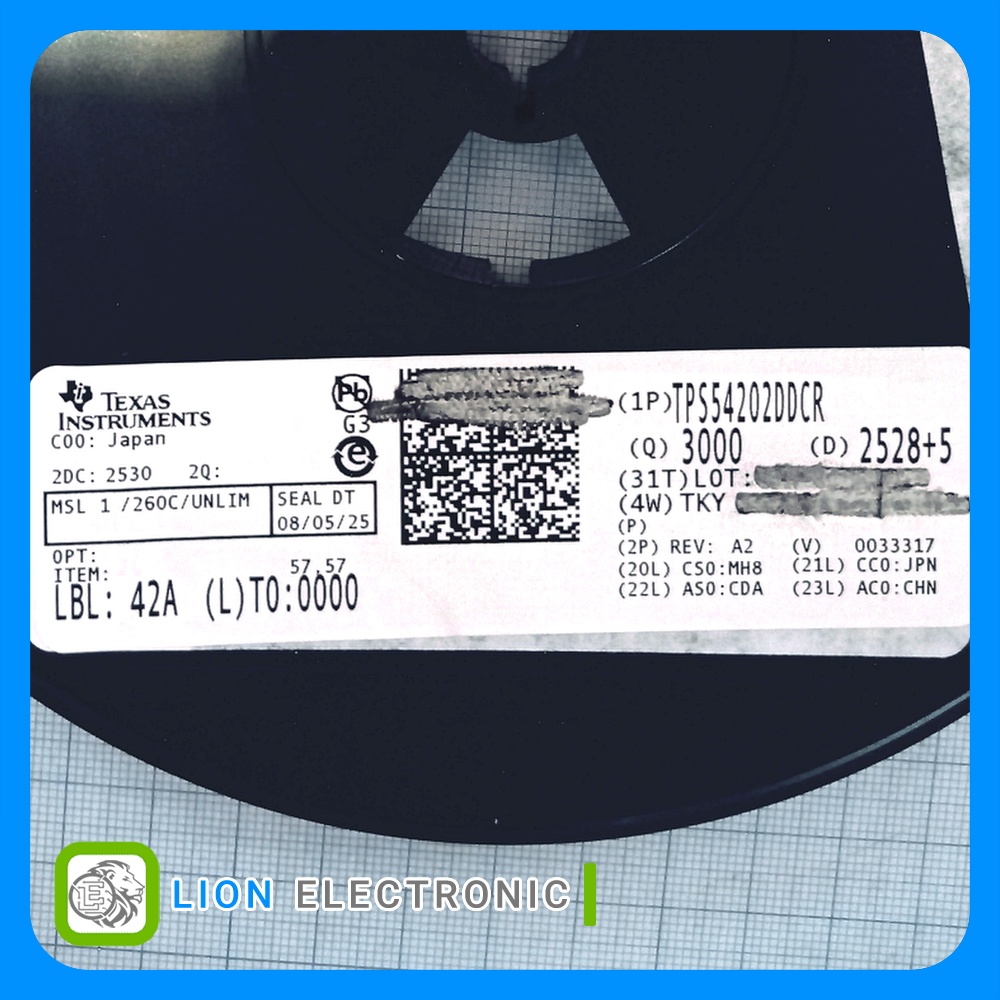

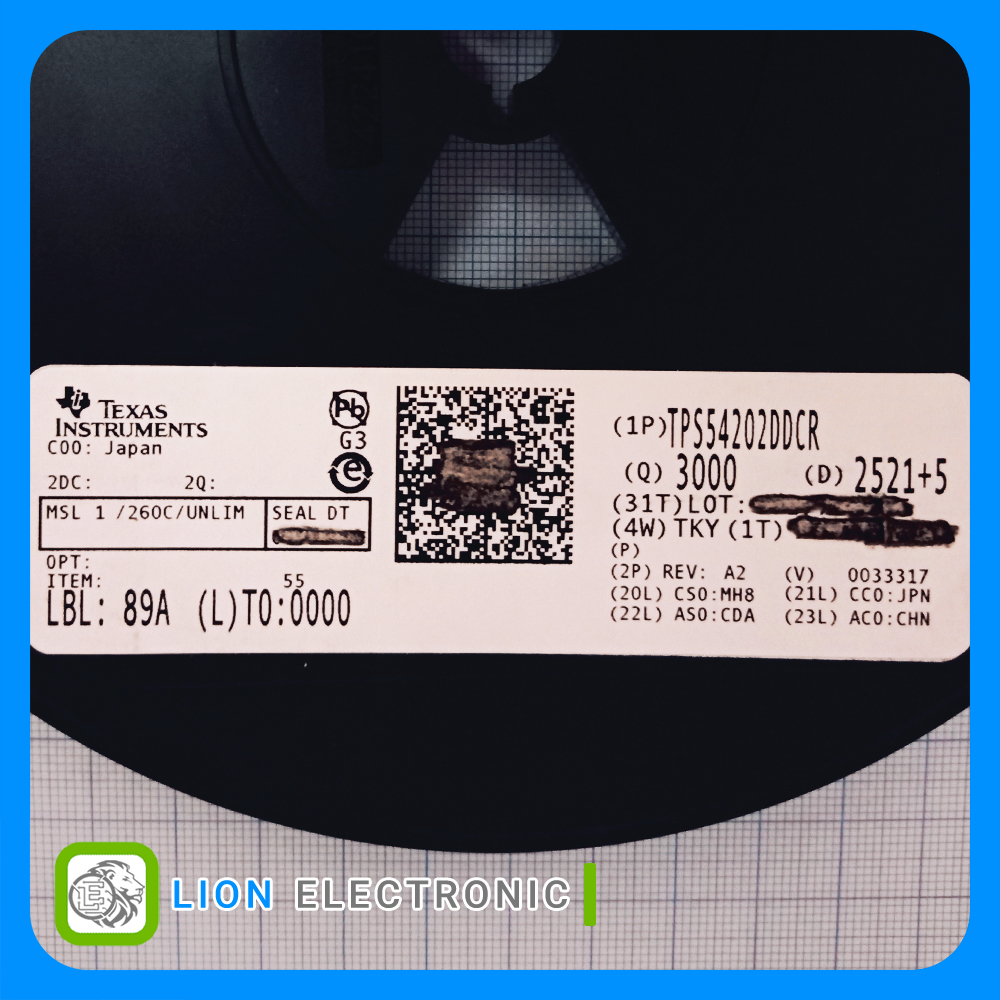

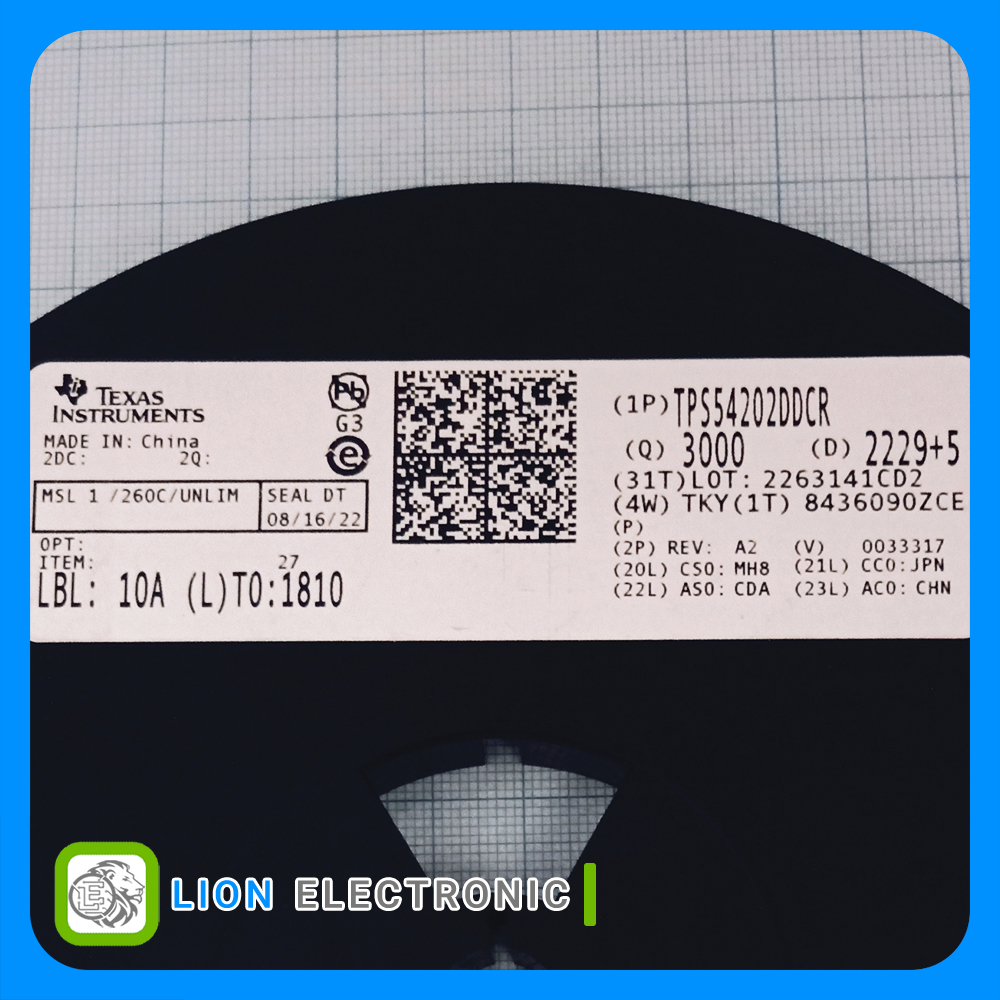

Full Reel: 3000

در صورت کمبود موجودی محصول می توانید آنرا به لیست استعلام اضافه نمایید تا توسط کارشناسان واحد سفارشات خارجی بررسی شده و نتیجه به شما اطلاع داده شود

قیمت محصول

تعداد	قیمت
1	123,981 ریال
10	116,232 ریال
100	112,358 ریال
500	108,483 ریال
3000	104,609 ریال

معرفی

آیسی TPS54202 یک مبدل باک سنکرون با محدوده ولتاژ ورودی بین 4.5 تا 28 ولت و توان جریان دهی 2 آمپر است. این آیسی دارای دو ترانزیستور FET ، حلقه داخلی جبرانساز و مدار سافت استارتر داخلی 5 میلی ثانیه است و به همین خاطر به قطعات جانبی کمی برای راه‌اندازی نیاز دارد. به دلیل دارا بودن ماسفت داخلی و استفاده از پکیج SOT-23، TPS54202 دارای چگالی توان بالایی است و فضای کوچکی روی PCB اشغال می‌کند. پیاده سازی فناوری پیشرفته Eco-Mode در این آیسی، راندمان را در حالت بار سبک به حداکثر می رساند و تلفات توان را کاهش می دهد. در TPS54202، طیف گسترده فرکانس کاری برای کاهش EMI در نظر گرفته شده است.

محدود کردن جریان به صورت سیکل به سیکل در هر دو ماسفت از مبدل در هنگام اضافه بار محافظت می کند و همچنین با بهبود شرایط جریان هرزگرد از فرار جریان جلوگیری می کند. در صورتی که مدت زمان اضافه جریان از مقدار معینی بیشتر شود حالت Hiccup فعال می‌گردد. Hiccup حالتی در منبع تغذیه است که هدف آن محافظت از منبع تغذیه در برابر آسیب در شرایط خطای بیش از حد جریان است. همچنین منبع تغذیه را قادر می سازد که پس از رفع عیب مجدداً راه اندازی شود.

خرید آیسی TPS54202 از لیون الکترونیک

فروشگاه قطعات الکترونیک لیون الکترونیک به عنوان مرجع واردات قطعات الکترونیکی عرضه کننده انواع آیسی مبدل کاهنده می باشد.

مشخصات آیسی مبدل کاهنده TPS54202DDCR

Part Number

آیسی مبدل کاهنده TPS54202DDCR
Number of Outputs

1
Synchronous Rectification

Yes
Packaging

Reel
Minimum Operating Temperature

-40C
Mounting Style

SMD/SMT
Maximum Operating Temperature

+125C
Topology

Buck
Output Voltage

0.1 - 28V
Input Voltage Max

28V
Input Voltage Min

4.5V
Switching Frequency

500kHz
Output Current

2A
Package-Case

SOT-23-6
