مشخصات ماسفت IRF7416TRPBF-VB

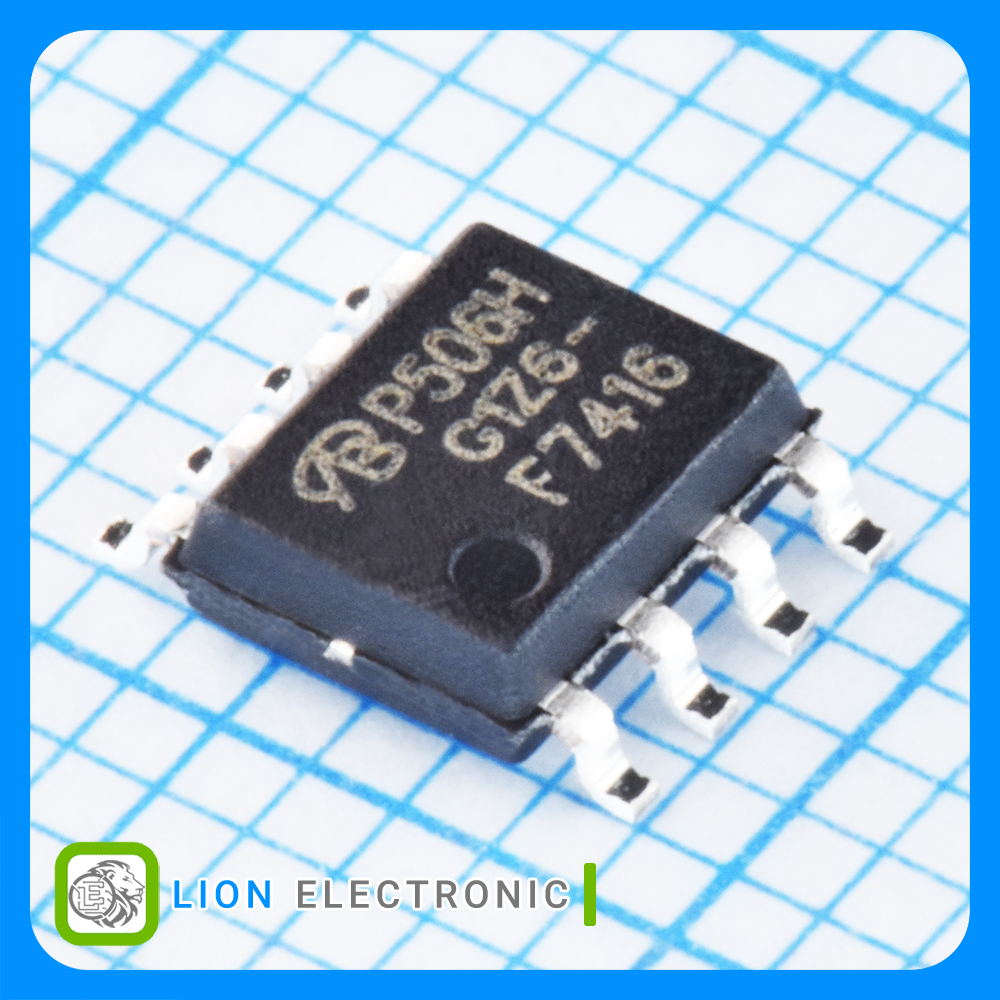

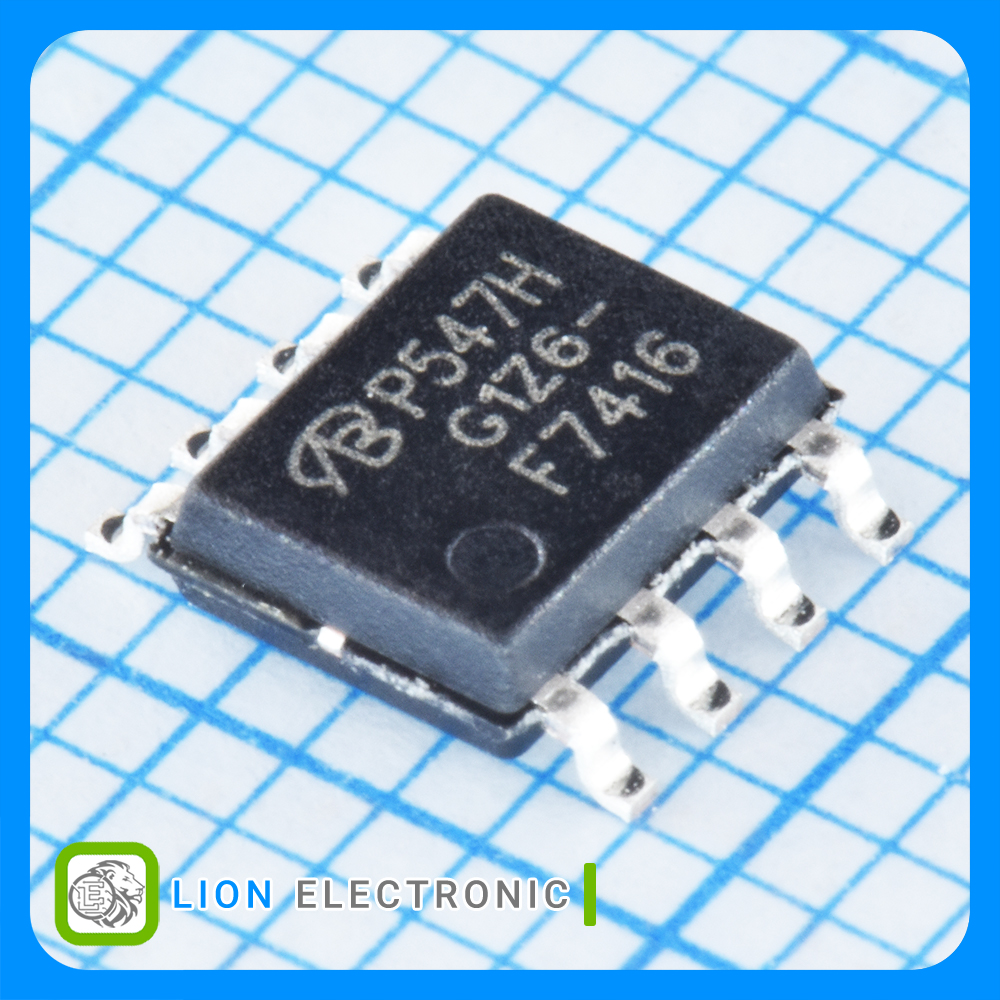

ماسفت IRF7416TRPBF-VB
Part Number
1
Number of Channels
Enhancement
Channel Mode
-55C
Minimum Operating Temperature
Reel
Packaging
P-Channel
Transistor Polarity
-30V
Vds - Drain - Source Breakdown Voltage
SMD/SMT
Mounting Style
-1V
Vgs th - Gate - Source Threshold Voltage
±20V
Vgs - Gate - Source Voltage
-9A
Id - Continuous Drain Current
+150C
Maximum Operating Temperature
25nC
Qg - Gate Charge
18mΩ
Rds On - Drain - Source Resistance
4.2W
Pd - Power Dissipation
SOIC-8
Package-Case
نظرات کاربران
رضا پورکیا
1402-07-03 10:04
بنده هم عرض کردم که اگر VGS از 2.5 ولت کمتر باشد با مقادیر دیتاشیت که از 1 تا 2.5 ولت نوشته همخوانی ندارد. بنده حداقلی از شعور دانش از قطعات الکترونیک دارم. اگر نظر منفی رو بر نمی تابید مشکل دیگری است.
پاسخ مدیر:
سلام جناب پور کیا
قصد تیم لیون الکترونیک جسارت به شما و دانش الکترونیک شما نبوده و نیست.
در دیتاشیت بازه -1 و -2.5 به عنوان ولتاژ ترشولد تعیین شده و در توضیح جریان 250 میکروآمپری آمده است. خدمتتان عرض شد که این نقطه به علت تلورانس ساخت ممکن است در قطعات متفاوت باشد و نقطه مناسبی برای استفاده از این ماسفت نیست.
اگر احساس کردهاید که جسارتی شده از شما عذر خواهی میکنیم.
همچنین پیشنهاد میکنم جهت بررسی بهتر و حل شدن مساله، این مورد در گروه تلگرامی مطرح بشه
https://t.me/stm32g030
پیروز و سربلند باشید.
رضا پورکیا
1402-06-18 17:06
مشخصات ماسفت با دیتاشیت همخوانی ندارد و اگر VGS و VS از 2.5 ولت کمتر بشه کار نمی کنه
پاسخ مدیر:
سلام وقت بخیر
پارامتر مورد نظر شما در دیتاشیت دارای بازه 1 تا 2.5 ولت است. و این مقدار ولتاژ ترشولد گیت ماسفت است، و با نقطه کار ماسفت متفاوت است. و نکته دیگری هم که باید به آن توجه کرد خطا و تلرانس ساخت قطعه است. پیش نهاد ما این است برای کاری که ولتاژ ماسفت در آن زیر 2.5 ولت است از یک قطعه مخصوص برای آن استفاده کنید.
