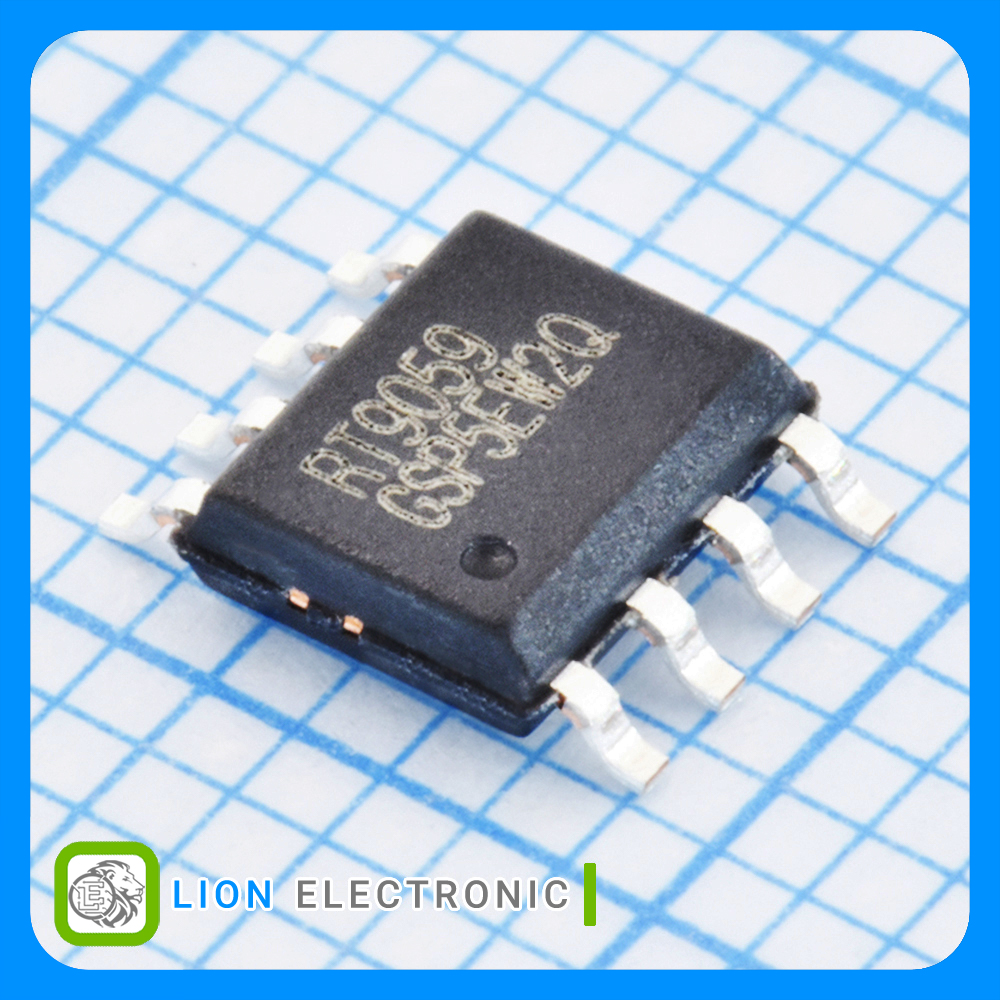

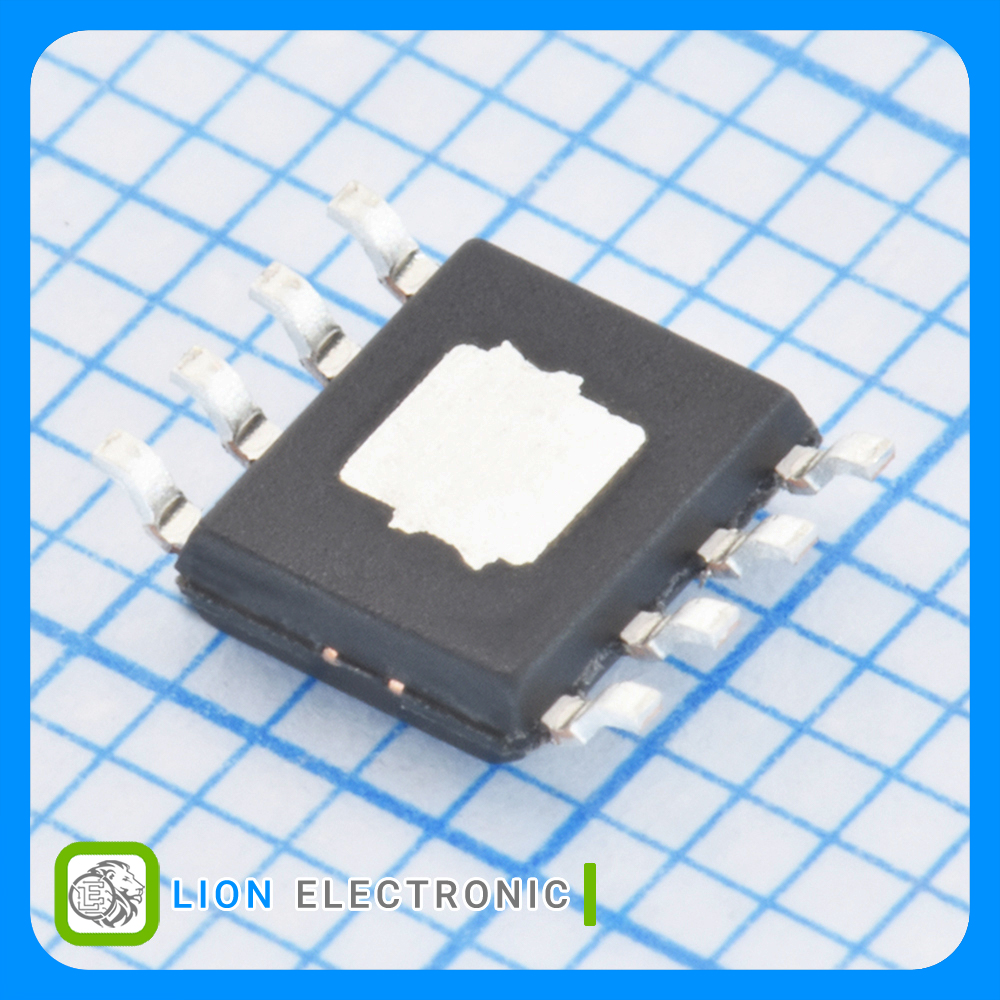

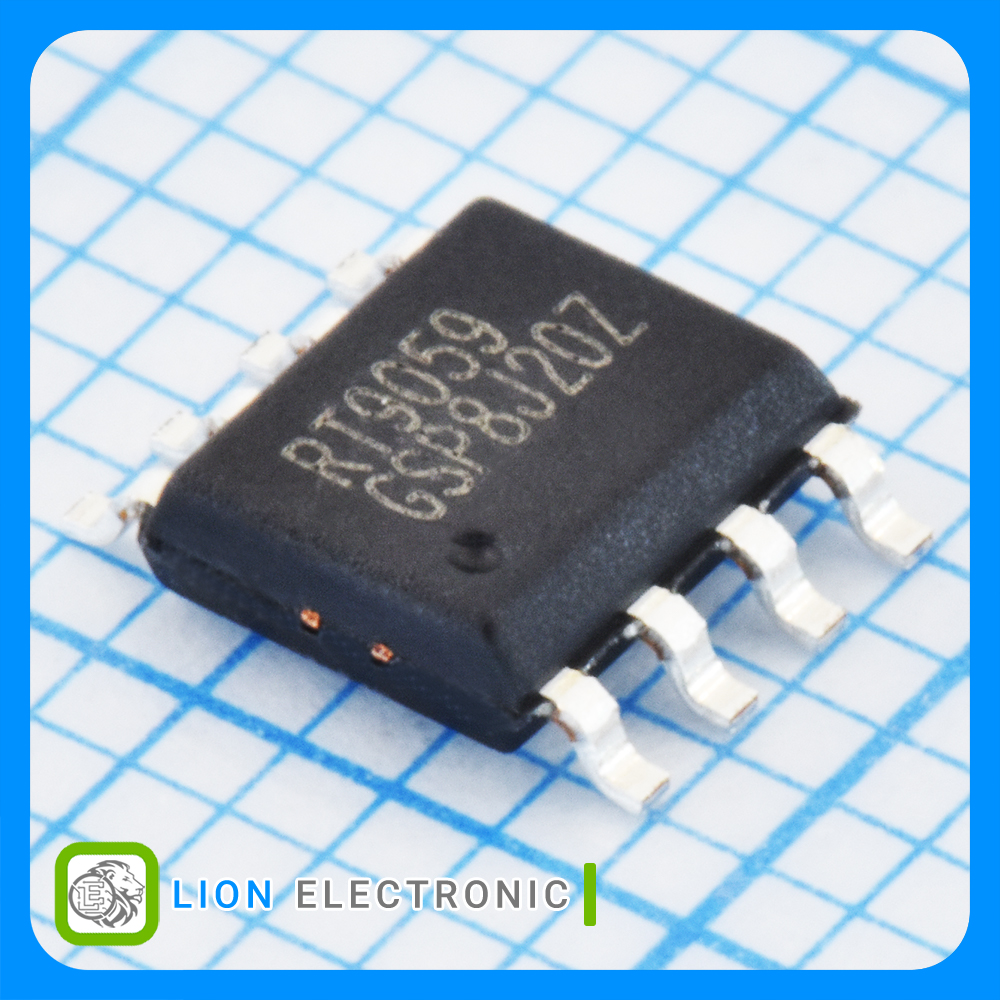

RT9059GSP
RT9059GSP
Part Number
3746
Lion Part
Datasheet
Richtek Technology Manufacture
رگولاتور LDO قابل تنظیم 0.8 تا 5.5 ولت 3 آمپر با افت ولتاژ بسیار کم با پکیج SOP-8؛ خروجی رگولاتور 1.5 ولت کمتر از VDD است
Adjustable Ultra-Low Dropout LDO Voltage Regulator 0.8 - 5.5V, 3A with SOP-8 Package; output is 1.5V less than VDD
معرفی
رگولاتور LDO قابل تنظیم 0.8 تا 5.5 ولت 3 آمپر با افت ولتاژ بسیار کم با پکیج SOP-8؛ خروجی رگولاتور 1.5 ولت کمتر از VDD است
Adjustable Ultra-Low Dropout LDO Voltage Regulator 0.8 - 5.5V, 3A with SOP-8 Package; output is 1.5V less than VDD
Specifications
- Polarity: Positive
- Output Type: Adjustable
- Package/Case: SOIC-8
- Output Voltage: 0.8 - 5.5V
- Output Current: 3A
- Dropout Voltage: 350mV
- Input Voltage Min: 3V
- Input Voltage Max: 5.5V
- Quiescent Current: 600uA
- Mounting Style: SMD/SMT
- Number of Outputs: 1
- Minimum Operating Temperature: -40C
- Maximum Operating Temperature: +85C
- Packaging: Reel
مشخصات رگولاتور(LDO) RT9059GSP
رگولاتور(LDO) RT9059GSP
Part Number
1
Number of Outputs
Reel
Packaging
-40C
Minimum Operating Temperature
Positive
Polarity
SMD/SMT
Mounting Style
5.5V
Input Voltage Max
+85C
Maximum Operating Temperature
Adjustable
Output Type
N/A
PSRR - Ripple Rejection - Typ
350mV
Dropout Voltage
600uA
Quiescent Current
3V
Input Voltage Min
0.8 - 5.5V
Output Voltage
3A
Output Current
SOIC-8
Package-Case
نظرات کاربران
امید کریم پناه
1405-05-30 13:10
سلام و عرض ادب
خسته نباشید
چرا در توضیحات این محصول نوشتید: خروجی رگولاتور 1.5 ولت کمتر از VDD است.
خود دیتاشیت نمودارهاش حداکثر ۰.۴ افت ولتاژ رو نوشته و در ابتدای دیتاشیت با فونت بسیار درشت نوشته:
3A, Ultra-Low Dropout Voltage Regulator
پاسخ مدیر:
سلام دوست عزیز این نتیجه تستی هست که گرفته شده
