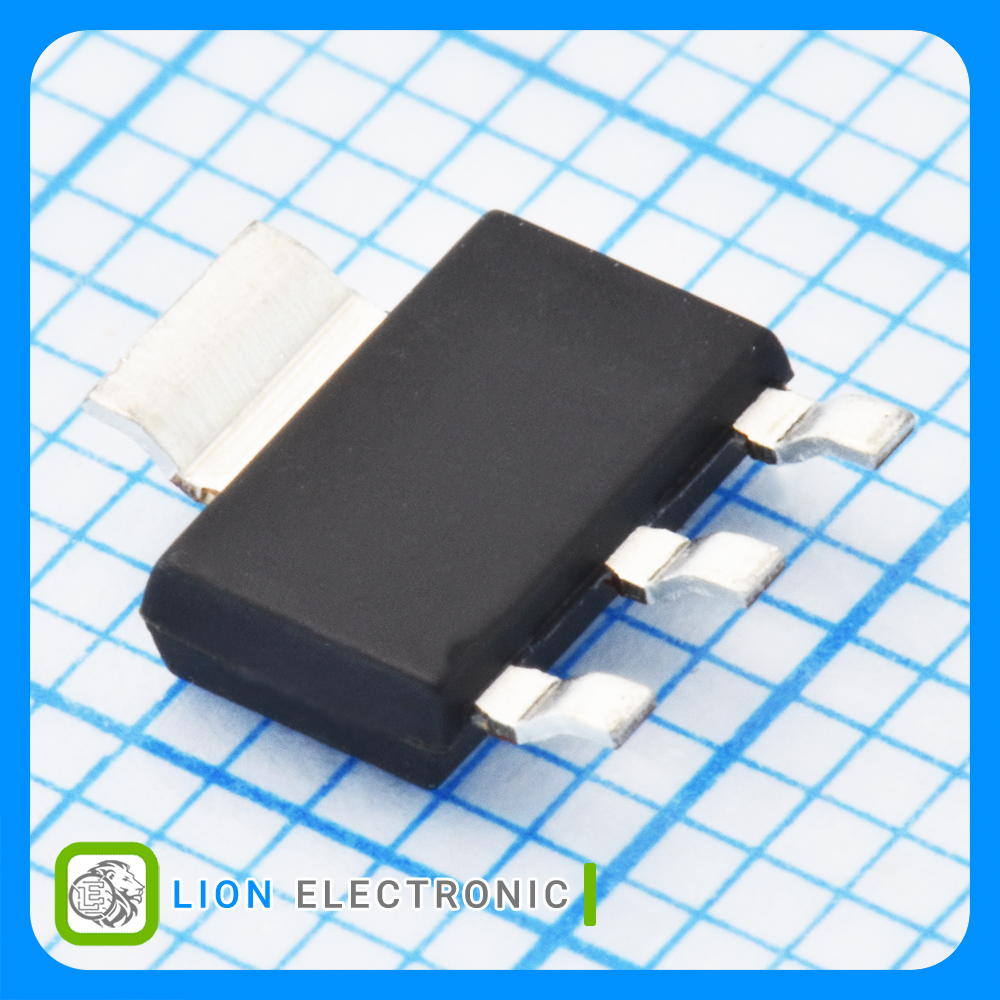

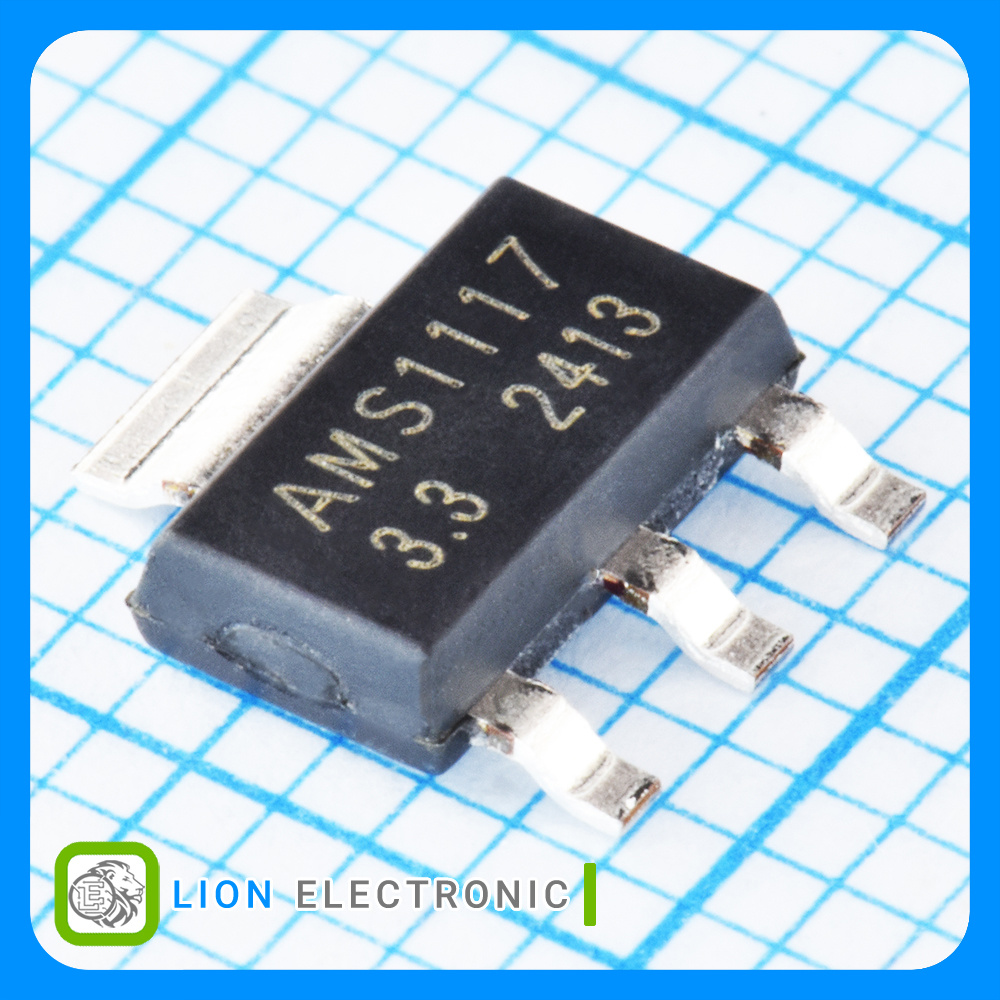

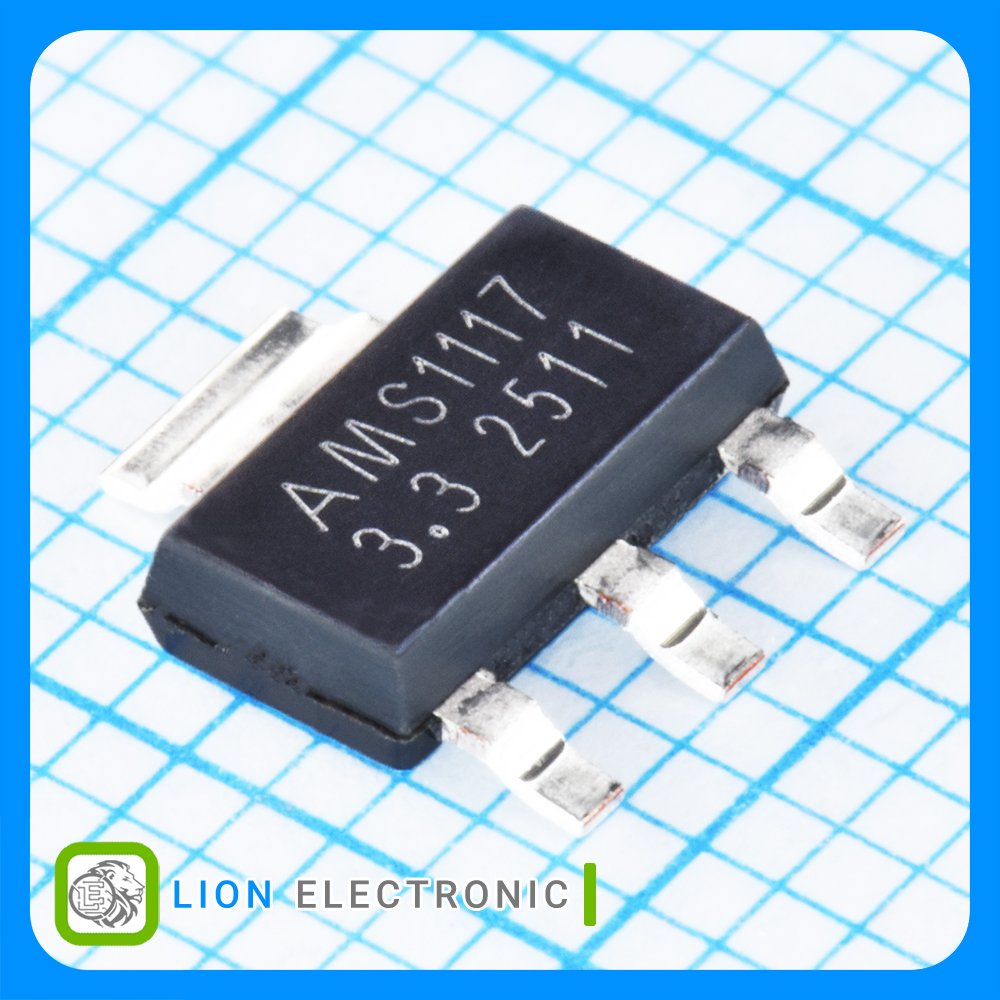

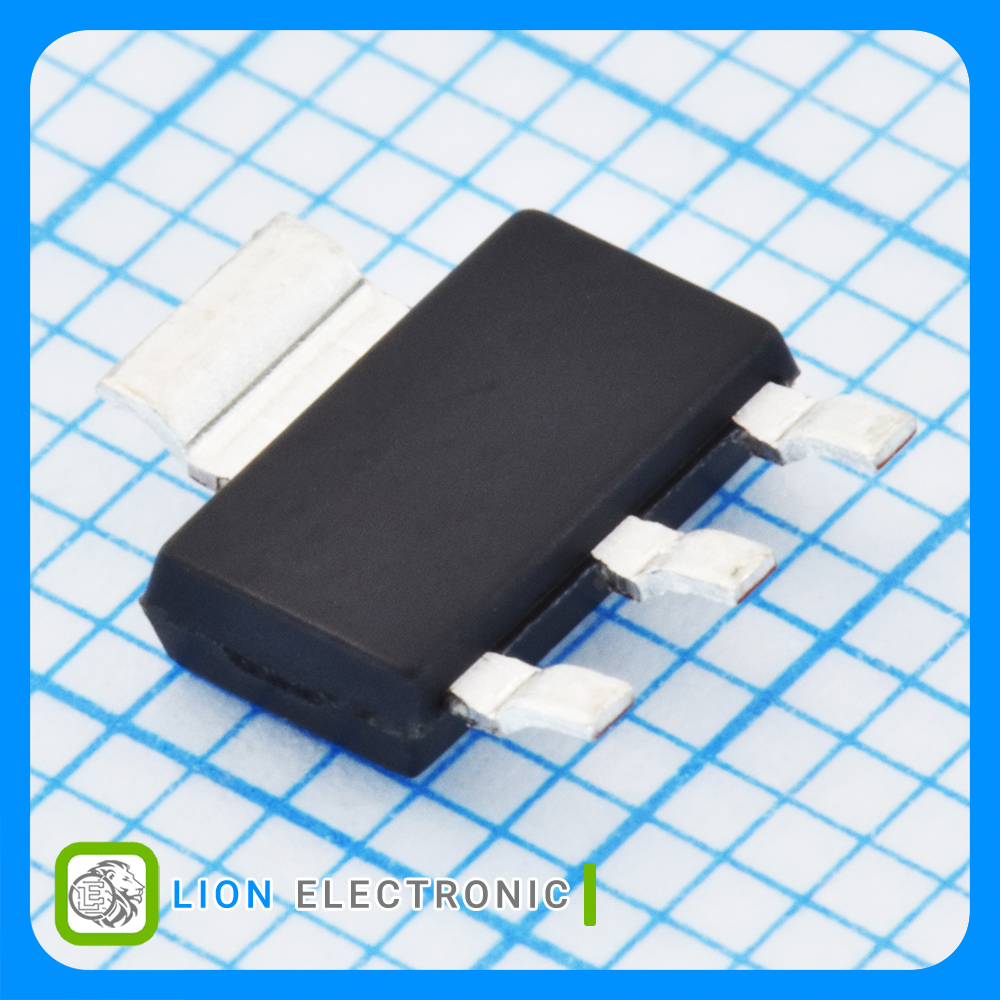

AMS1117-3.3

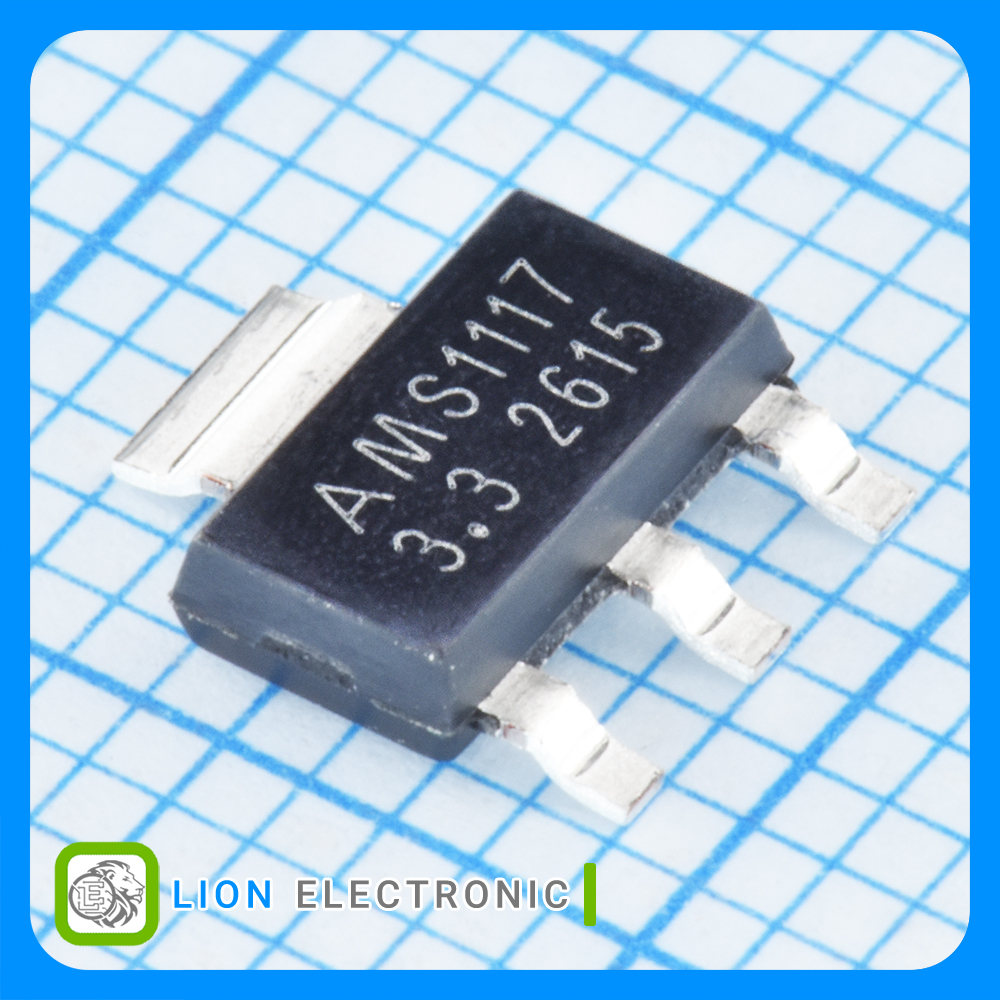

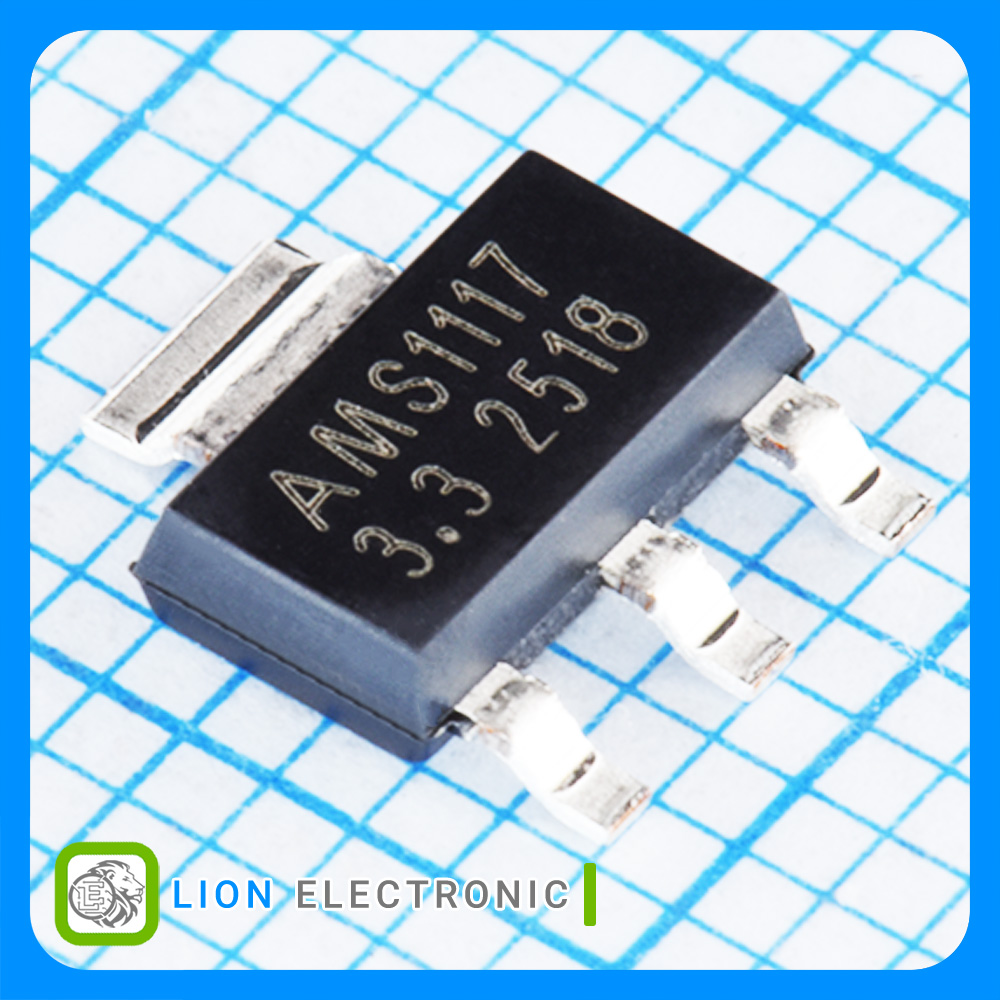

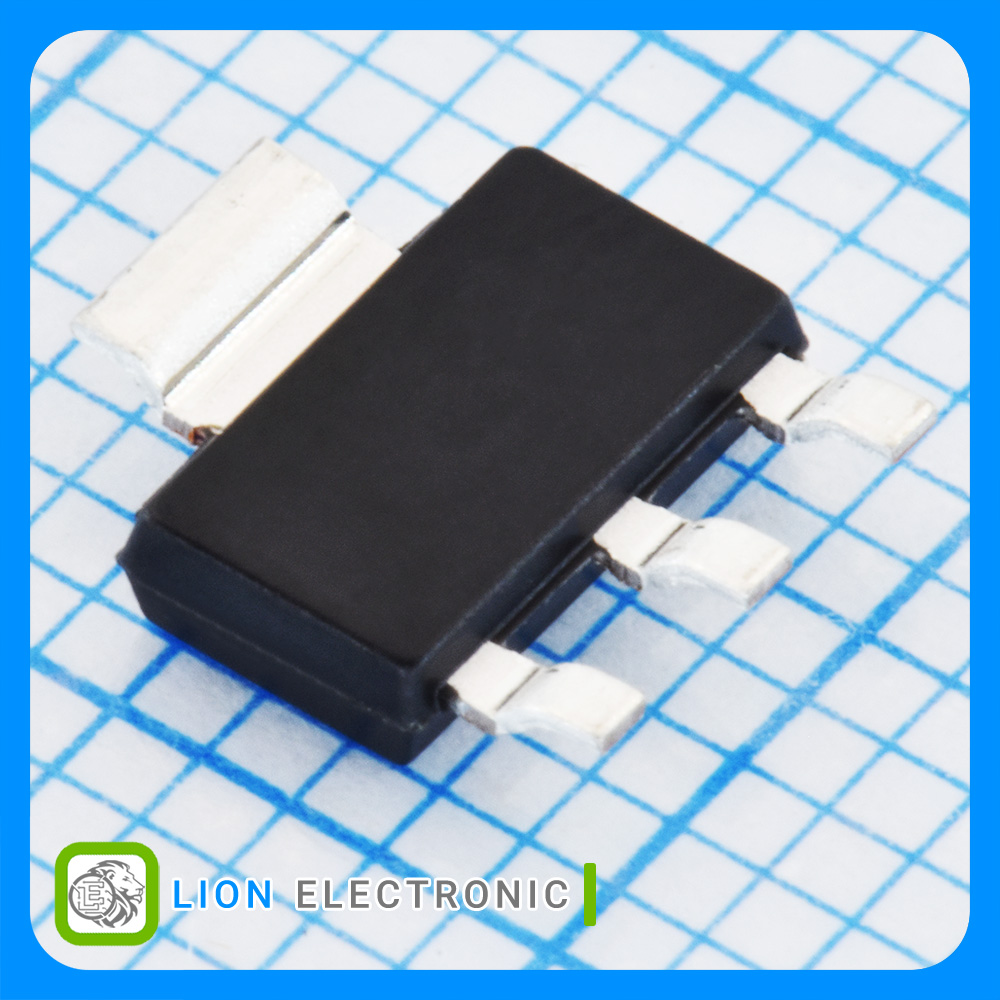

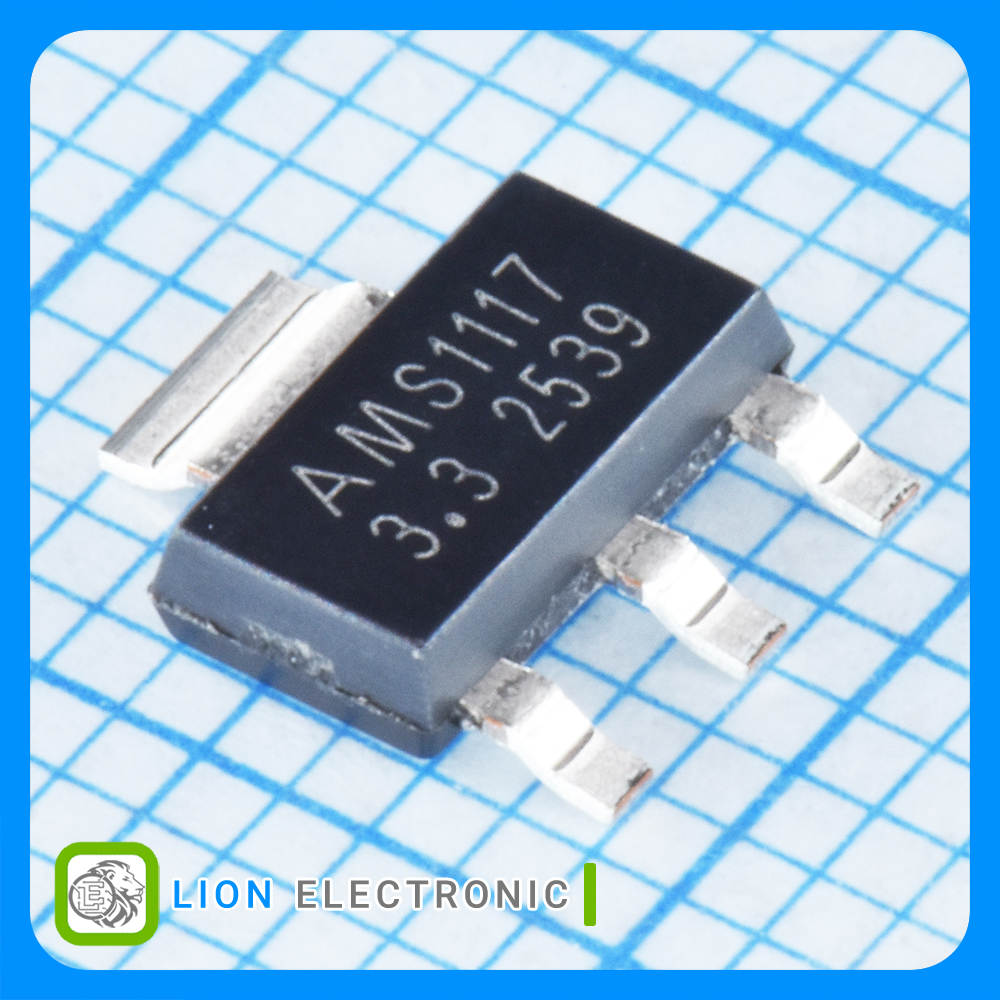

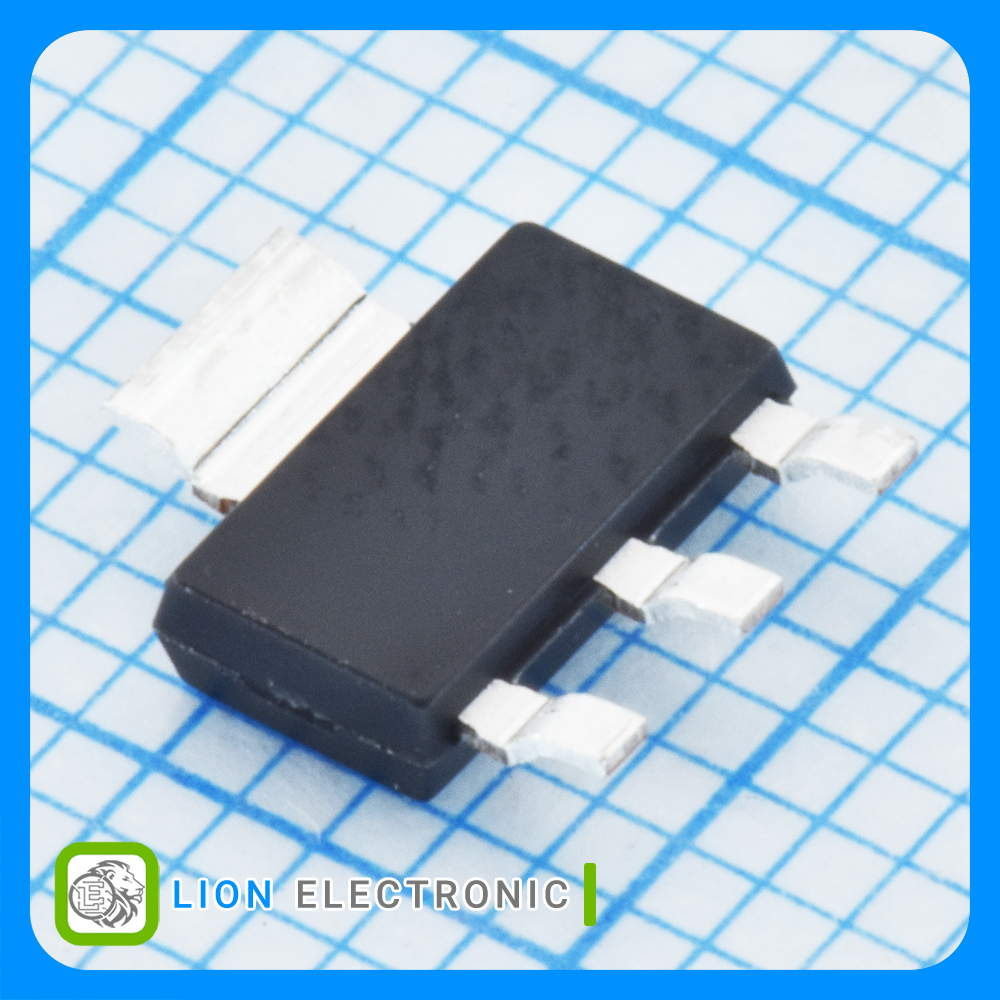

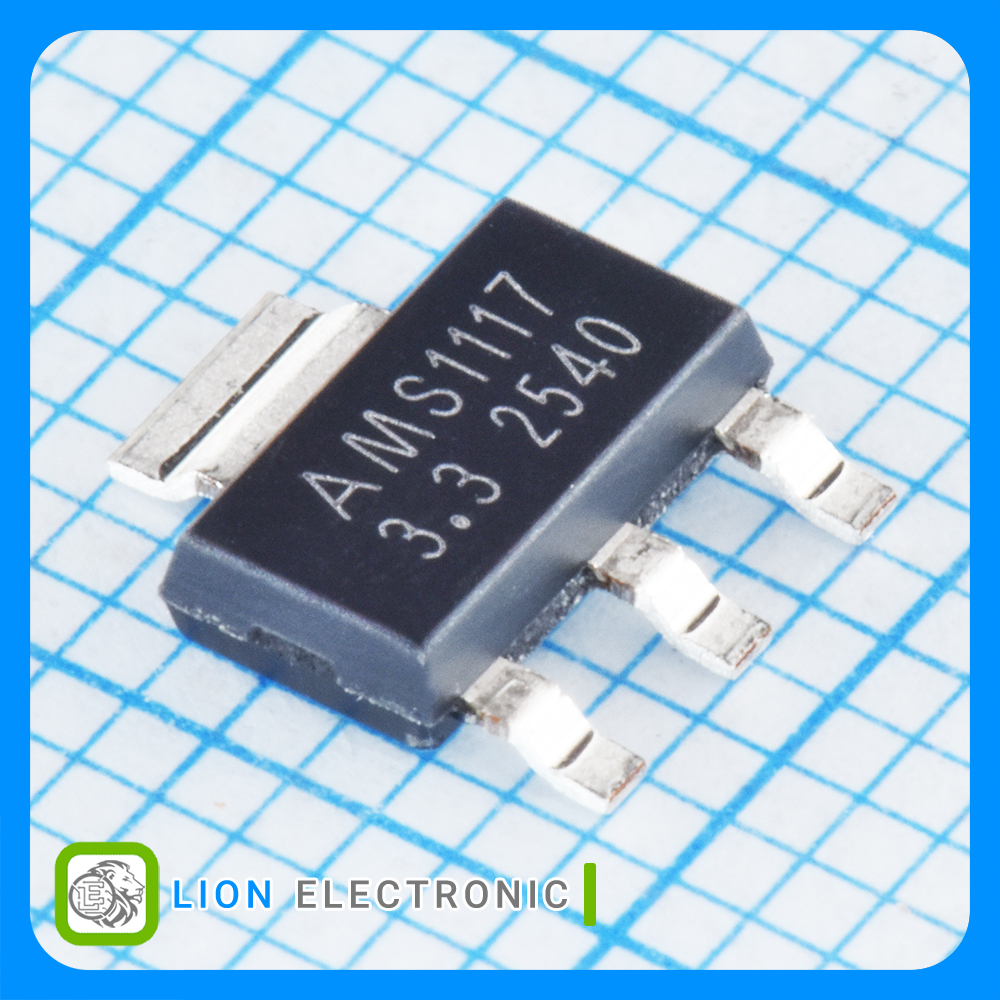

معرفی رگولاتور ولتاژ AMS1117-3.3

رگولاتور AMS1117-3.3 یک مبدل ولتاژ خطی از نوع LDO است که وظیفه آن تبدیل ولتاژ ورودی بالاتر به خروجی ثابت و پایدار ۳٫۳ ولت می‌باشد. این قطعه به دلیل عملکرد قابل اعتماد، قیمت مناسب و طراحی ساده، یکی از پرکاربردترین رگولاتورهای ولتاژ در پروژه‌های الکترونیکی محسوب می‌شود. AMS1117-3.3 توانایی تأمین جریان تا یک آمپر را دارد و در صورتی که خنک‌سازی مناسبی برای آن در نظر گرفته شود، می‌تواند به‌صورت مداوم در این محدوده جریان کار کند.

کاربردهایAMS1117-3.3

این رگولاتور بیشتر در مدارهایی استفاده می‌شود که نیاز به ولتاژ ۳٫۳ ولت دقیق و پایدار دارند، مانند ماژول‌های وای‌فای ESP8266 و ESP32، ماژول‌های بلوتوث HC-05، سنسورهای دیجیتال و میکروکنترلرهایی که با منطق ۳٫۳ ولت کار می‌کنند. AMS1117-3.3 معمولاً ولتاژ ورودی بین ۴٫۵ تا ۱۵ ولت را دریافت کرده و آن را به خروجی ۳٫۳ ولت تبدیل می‌کند. افت ولتاژ یا همان Dropout در این تراشه حدود ۱٫۱ تا ۱٫۳ ولت است، به این معنی که برای داشتن خروجی پایدار، ولتاژ ورودی باید حداقل حدود ۴٫۵ ولت باشد.

نکات طراحی

در طراحی مدار با این رگولاتور، استفاده از خازن‌های ورودی و خروجی اهمیت زیادی دارد. معمولاً توصیه می‌شود یک خازن ۱۰ میکروفاراد در ورودی و یک خازن مشابه در خروجی قرار داده شود تا نوسانات کاهش یافته و پایداری ولتاژ تضمین شود. همچنین باید دقت کرد که این خازن‌ها تا حد امکان نزدیک پایه‌های آی‌سی قرار گیرند. در هنگام طراحی منبع تغذیه باید به اتلاف توان نیز توجه داشت، زیرا اختلاف زیاد بین ولتاژ ورودی و خروجی باعث افزایش حرارت در تراشه می‌شود. مقدار اتلاف توان را می‌توان با رابطه‌ی ساده P = (Vin - Vout) × Iout محاسبه کرد. برای مثال اگر ورودی ۱۲ ولت و جریان مصرفی ۰٫۵ آمپر باشد، توان تلف‌شده حدود ۴٫۳۵ وات خواهد بود که گرمای قابل توجهی تولید می‌کند. در چنین حالتی استفاده از هیت‌سینک یا سطح مسی بزرگ برای انتقال حرارت به‌شدت توصیه می‌شود.

ویژگی‌های حفاظتی رگولاتور ولتاژ AMS1117-3.3

AMS1117-3.3 علاوه بر دقت ولتاژ بالا، دارای مدارهای حفاظتی داخلی در برابر افزایش دما و جریان بیش از حد است که موجب افزایش ایمنی مدار می‌شود. این ویژگی‌ها آن را به گزینه‌ای مطمئن برای پروژه‌های آموزشی، صنعتی سبک و طراحی‌های DIY تبدیل کرده است. پکیج رایج این تراشه معمولاً SOT-223 یا TO-252 است که نصب آن روی PCB را آسان می‌کند.

نکات مهم هنگام خرید AMS1117-3.3

در زمان خرید این قطعه باید به ولتاژ ورودی، توان مصرفی مدار و کیفیت ساخت تراشه توجه داشت. نسخه‌های متفرقه در بازار وجود دارند که ممکن است از نظر پایداری یا تحمل حرارتی با نسخه اصلی تفاوت داشته باشند. اگر مدار شما جریان بالایی مصرف می‌کند یا اختلاف ولتاژ زیادی میان ورودی و خروجی دارید، بهتر است از مبدل‌های سوئیچینگ با بازده بالاتر استفاده کنید. در مجموع AMS1117-3.3 برای کاربردهای کم‌مصرف و طراحی‌های ساده، یکی از بهترین انتخاب‌ها برای تولید ولتاژ ۳٫۳ ولت پایدار و دقیق به شمار می‌آید.
